Que sont les expériences hydrostatiques ? Un guide pratique pour les travaux de laboratoire en statique fluide
L'hydrostatique est l'étude des fluides au repos. En tant que point de départ de l'ingénierie de la mécanique des fluides, il explique le comportement de la pression, de la densité et de la flottabilité dans les liquides et les gaz stationnaires. Une compréhension claire de l'hydrostatique est essentielle avant de passer aux fluides en mouvement, aux systèmes hydrauliques et aux applications marines. Dans ce guide, nous expliquons ce qu'est l'hydrostatique, pourquoi les expériences pratiques sont importantes et comment un banc de laboratoire dédié à la statique des fluides soutient l'apprentissage.
L'hydrostatique est la branche de la mécanique des fluides qui traite des fluides en équilibre, ce qui signifie qu'il n'y a pas d'écoulement global. Au lieu d’étudier la turbulence, le frottement des canalisations ou l’écoulement en canal ouvert, il se concentre sur les forces exercées par un fluide stationnaire.
Au repos, le comportement d’un fluide est régi par un petit ensemble de propriétés mesurables :
De ces propriétés, l'hydrostatique dérive la relation pression-profondeur et explique la flottabilité.
Le résultat le plus pratique en hydrostatique est que la pression dans un liquide stationnaire augmente avec la profondeur. Dans un liquide connecté et ouvert, la pression dépend de la densité du fluide et de la hauteur du liquide. C'est pourquoi les colonnes de liquide sont utilisées comme instruments de mesure : une différence de niveau de liquide reflète directement une différence de pression.
Cette relation offre aux étudiants un pont pratique entre l'observation physique et la théorie de la mécanique des fluides. En lisant une colonne d'eau ou d'huile, ils peuvent convertir une hauteur visible en valeur de pression et la comparer avec le calcul.
Les équations de la mécanique des fluides décrivent clairement les conditions hydrostatiques sur papier, mais les expériences permettent aux étudiants d'étudier les mêmes relations par le biais de mesures réelles. Au lieu de calculer la densité ou la pression à partir d'une seule formule, les élèves peuvent obtenir des lectures, comparer les résultats et examiner comment les conditions expérimentales influencent les valeurs observées.
Une expérience hydrostatique bien conçue peut donc couvrir plusieurs sujets liés au sein d'un même environnement d'enseignement, notamment la mesure de la densité, la densité, le comportement capillaire, la viscosité, la mesure de la pression, la flottabilité et la stabilité des corps flottants.

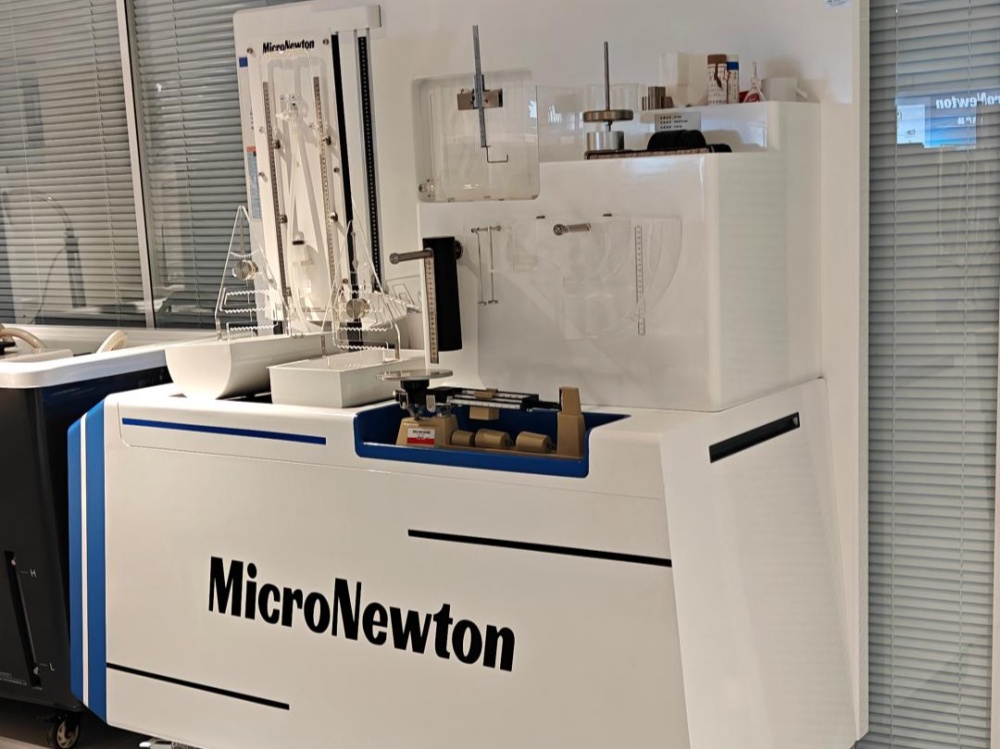

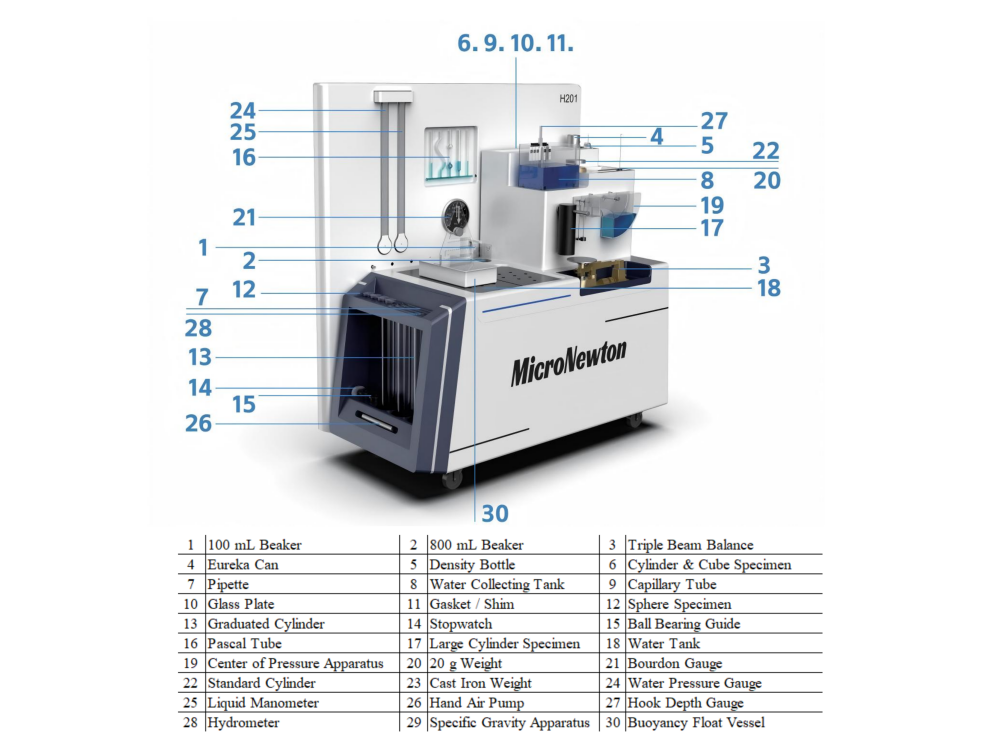

Un laboratoire hydrostatique est construit autour d'une plate-forme unique qui combine un dispositif de circulation d'eau avec des composants de mesure dédiés. Le banc de dispositifs expérimentaux de statique des fluides H201 est conçu autour de ces principes fondamentaux et comprend :
Cette configuration permet une gamme d’expériences de mécanique des fluides sur une seule plateforme de laboratoire. Les étudiants peuvent déterminer la densité et la densité du fluide, étudier les relations capillaires, comparer la viscosité avec la méthode de la chute de la balle, démontrer la loi de Pascal, vérifier le principe d'Archimède, mesurer les niveaux de liquide et étudier la force hydrostatique et la stabilité des corps flottants.
La plateforme H201 comprend un manomètre à tube en U pour étudier les différences de pression à travers les niveaux de la colonne de liquide. Il prend également en charge le fonctionnement et l'étalonnage d'un manomètre Bourdon, afin que les étudiants puissent comparer côte à côte deux méthodes de lecture de pression différentes.

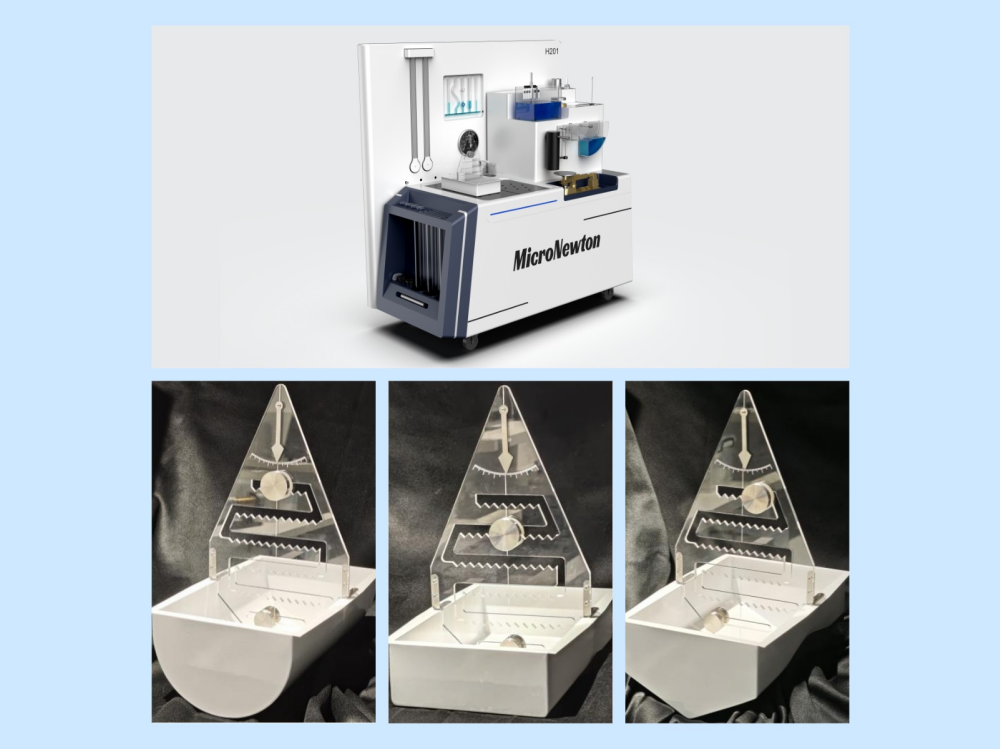

La plateforme permet également aux étudiants d’étudier directement la flottabilité. L'expérience principale d'Archimède étudie la relation entre la force de poussée et le fluide déplacé, tandis que l'expérience sur un corps flottant examine la stabilité et la hauteur métacentrique en changeant la position des poids sur un modèle réduit de bateau.
Ces expériences transforment des concepts abstraits en processus physiques mesurables et aident les étudiants à interpréter la relation entre les équations théoriques et les observations en laboratoire.
Un laboratoire d'hydrostatique peut aider les étudiants à développer à la fois des connaissances disciplinaires et des compétences pratiques. Grâce à la mesure et au calcul, les étudiants peuvent étudier :
Le processus expérimental développe également des compétences en matière d'exploitation d'équipement, de mesure, d'enregistrement, de calcul, d'analyse de données et de conception expérimentale.
L’hydrostatique n’est qu’une partie d’un laboratoire plus large de mécanique des fluides. Une fois que les étudiants ont compris les propriétés des fluides, la pression statique, la flottabilité et la mesure de la pression, ils sont prêts à passer aux expériences sur le mouvement des fluides et l'ingénierie de l'écoulement.
Les équipements de laboratoire associés peuvent étendre l’apprentissage vers :
De cette manière, les expériences hydrostatiques fournissent une base pour passer des fluides au repos aux fluides en mouvement, aidant ainsi les étudiants à acquérir une compréhension plus complète de l’ingénierie de la mécanique des fluides.
Qu’est-ce que l’hydrostatique en termes simples ?
L'hydrostatique est l'étude des fluides qui ne bougent pas. Il explique comment la pression change avec la profondeur et comment la flottabilité soutient les objets immergés ou flottants.
Quel est le principe de base de la pression hydrostatique ?
La pression dans un liquide stationnaire augmente avec la profondeur et dépend de la densité du fluide et de la hauteur de la colonne de liquide au-dessus du point mesuré.
Quel est le principe d’Archimède ?
Le principe d’Archimède stipule que la force de poussée ascendante exercée sur un corps immergé ou flottant est égale au poids du fluide que le corps déplace.
Pourquoi les étudiants utilisent-ils un manomètre à tube en U ?
Un manomètre à tube en U affiche une différence de pression sous forme de différence de hauteur de liquide, permettant aux étudiants de lire directement la pression et de la comparer avec leurs calculs.
Les expériences hydrostatiques offrent aux étudiants une première rencontre pratique avec la mécanique des fluides. En mesurant la densité, la pression et la flottabilité sur un seul banc, ils relient les équations des manuels scolaires à de vrais instruments et à de vraies lectures. À partir de cette base, ils peuvent progresser en toute confiance dans les domaines des fluides en écoulement, des systèmes de canalisations et de l’ingénierie à canaux ouverts.
