Appareil expérimental pour cycle de réfrigération à compression de vapeur | Banc d'essai d'enseignement du cycle de réfrigération
Pour les universités, les écoles techniques et les laboratoires d'enseignement professionnel, le Vapor L'appareil expérimental de cycle de réfrigération à compression (également appelé banc d'essai de cycle de réfrigération) est un équipement d'enseignement de laboratoire professionnel pour les majors en ingénierie de la thermodynamique, de l'énergie et de l'énergie, de la réfrigération et de la climatisation. Ce banc de formation sur le cycle de réfrigération reproduit un véritable système de réfrigération à compression de vapeur à un étage complet, aidant les étudiants à maîtriser les principes de réfrigération, à mesurer le coefficient de réfrigération COP, à tracer le diagramme de ph (pression-enthalpie), à comparer le cycle de réfrigération idéal au cycle de réfrigération réel et à observer visuellement les phénomènes d'évaporation et de condensation du réfrigérant.
Principe de fonctionnement de base du banc d'essai du cycle de réfrigération
Le cycle de réfrigération à compression de vapeur à un étage se compose de quatre composants principaux : un compresseur hermétique, un condenseur, un papillon d'expansion et un évaporateur. Conformément à la deuxième loi de la thermodynamique, le système de réfrigération consomme du travail électrique pour transférer la chaleur d'une source de chaleur à basse température à une source de chaleur à haute température afin d'obtenir un effet de refroidissement.
- Processus de compression : le compresseur hermétique aspire la vapeur de réfrigérant basse pression à basse température de l'évaporateur, comprime la vapeur en vapeur de réfrigérant surchauffée à haute température et haute pression.
- Processus de condensation : la vapeur de réfrigérant à haute pression s'écoule dans le condenseur visuel, libère de la chaleur dans l'eau de refroidissement et se condense en réfrigérant liquide à haute pression. Les apprenants peuvent directement observer le réfrigérant se condenser en gouttelettes de liquide à l’intérieur du réservoir transparent du condenseur.
- Processus d'expansion d'étranglement : le réfrigérant liquide à haute pression passe à travers le détendeur pour un étranglement adiabatique. La pression du réfrigérant chute brusquement tandis que l'enthalpie reste constante, se transformant en vapeur humide à basse température et basse pression.
- Processus d'évaporation : le réfrigérant biphasé entre dans l'évaporateur visuel, absorbe la chaleur de l'eau réfrigérée et bout pour se vaporiser. Des phénomènes évidents de bulles bouillantes peuvent être observés ; puis la vapeur de réfrigérant retourne au compresseur pour terminer le cycle de réfrigération fermé.
Principales caractéristiques de la vapeur Appareil expérimental de cycle de réfrigération à compression

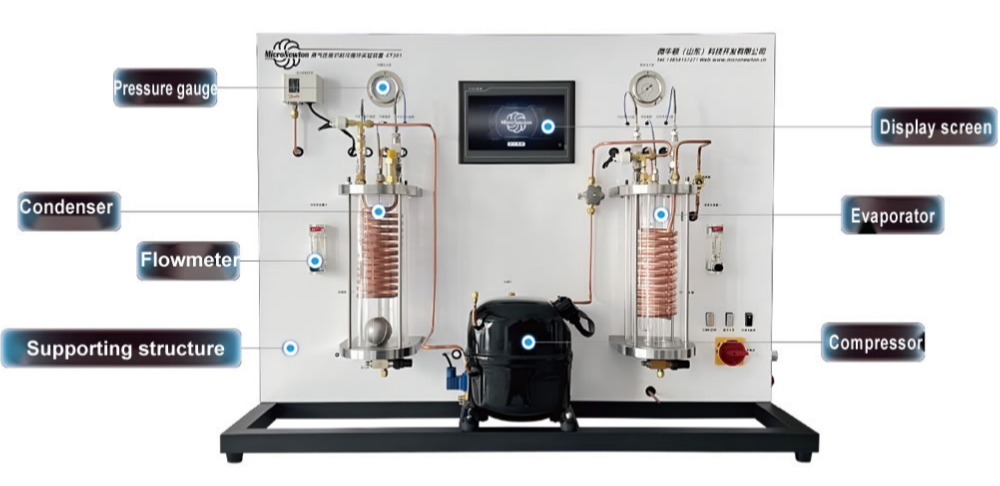

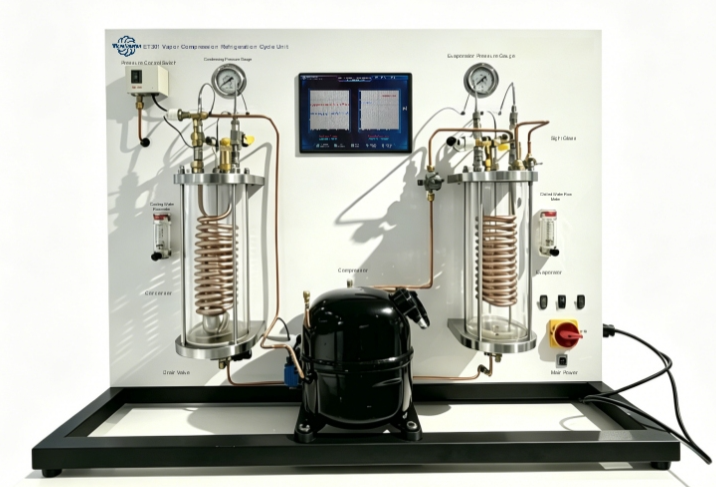

- Composants de réfrigération visualisés : l'évaporateur et le condenseur transparents à coque et à tube permettent une observation directe de l'ébullition de l'évaporation du réfrigérant et des gouttes de condensation, sans se limiter aux dessins schématiques des manuels. Toutes les pièces de réfrigération sont soigneusement disposées sur le panneau du banc pour une démonstration pédagogique facile.

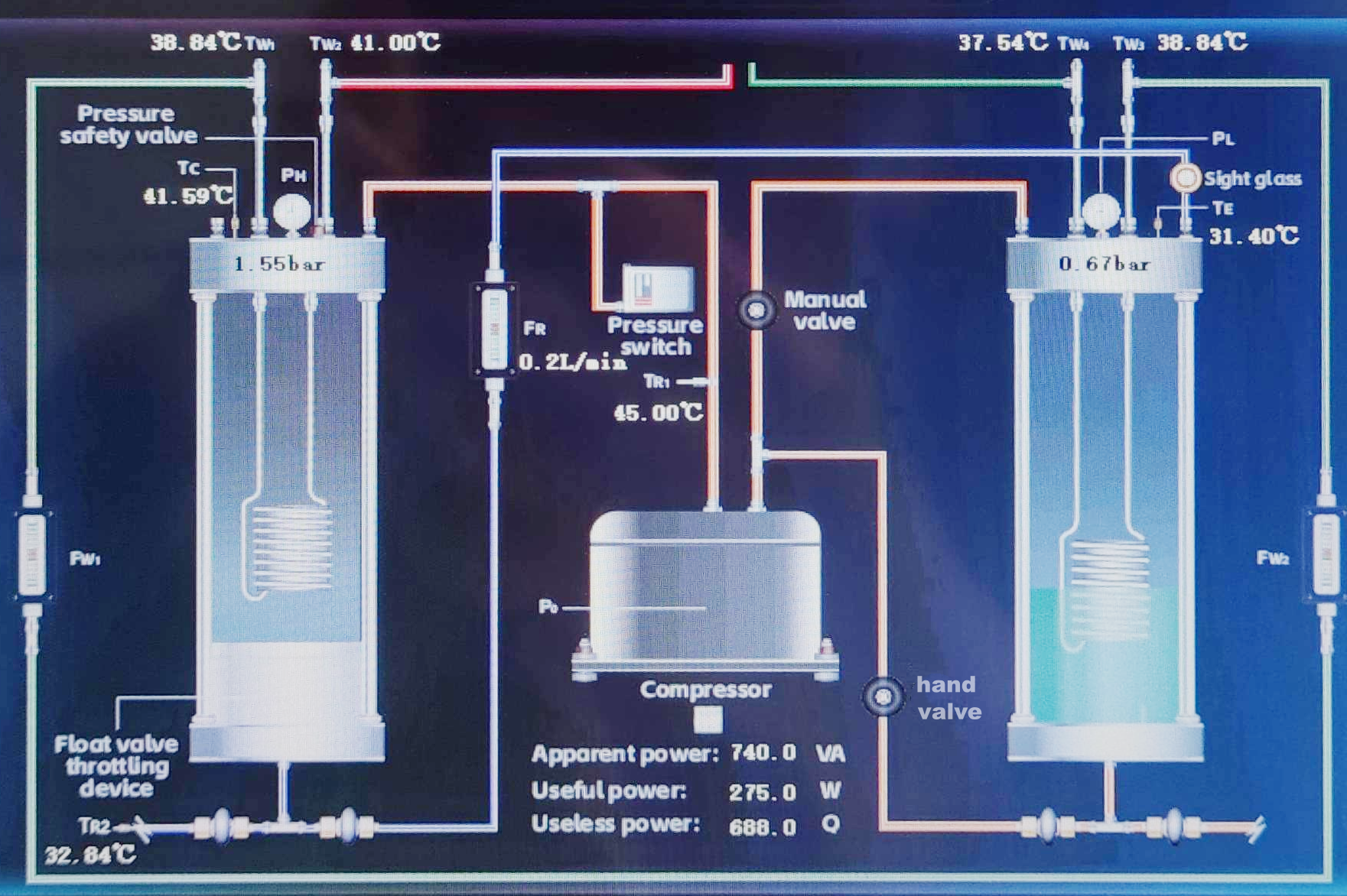

- Système de mesure multiparamétrique complet : ce banc d'essai de cycle de réfrigération est équipé de thermocouples multicanaux de type T, de manomètres haute/basse pression, d'un débitmètre de réfrigérant, de capteurs de débit d'eau de refroidissement et d'eau glacée et d'un module d'acquisition de puissance. Les paramètres mesurables en temps réel incluent la pression d'évaporation, la pression de condensation, le débit de réfrigérant, les valeurs de température à plusieurs points, la tension d'entrée du compresseur, le courant et la puissance active. Toutes les données expérimentales peuvent être affichées sur l’écran tactile pour l’enregistrement et le post-traitement.
- Conditions de travail réglables pour des expériences de réfrigération variées : les opérateurs peuvent régler le débit d'eau de refroidissement et le débit d'eau glacée via des vannes de régulation manuelles. En modifiant la température de condensation et la température d'évaporation, les utilisateurs peuvent étudier comment les conditions de travail affectent les performances du système de réfrigération.
- Mécanisme de protection de sécurité complet : le banc d'essai pédagogique en réfrigération intègre une protection de coupure haute pression du condenseur, une protection contre les surcharges thermiques du compresseur, une coupure de surcharge électrique et une protection de mise à la terre. Lorsque la pression du condenseur dépasse la valeur seuil, le système coupe automatiquement l'alimentation électrique du compresseur pour garantir la sécurité de l'opérateur du laboratoire et de l'appareil.
- Réfrigérant respectueux de l'environnement : adopte un réfrigérant écologique pour la circulation de réfrigération en boucle fermée, stable pour les opérations répétées des étudiants en laboratoire.
Expériences en laboratoire disponibles sur ce banc de formation au cycle de réfrigération
Cet appareil expérimental de cycle de réfrigération prend en charge 5 expériences d'enseignement standard pour les laboratoires d'ingénierie de thermodynamique et de réfrigération :
- Mesure du coefficient de réfrigération (COP) du cycle de réfrigération : calculez la capacité de refroidissement réelle et la valeur du COP via la méthode du bilan thermique au bord de l'eau ; analyser les facteurs influençant les performances de réfrigération.
- Comparaison entre le cycle de réfrigération réel et le cycle de réfrigération théorique idéal : collectez les données de pression et de température, localisez chaque point d'état sur le diagramme de pH du réfrigérant ; comparer l'écart de cycle réel avec le cycle de réfrigération théorique à compression de vapeur, analyser les pertes expérimentales.
- Étudiez l'évolution des performances de réfrigération sous différents débits de fluide : ajustez le débit d'eau glacée et d'eau de refroidissement, enregistrez les données de puissance de refroidissement et de variation du COP, recherchez les performances d'échange thermique de l'évaporateur et du condenseur.
- Observation des phénomènes d'évaporation et de condensation dans le cycle de réfrigération à compression de vapeur : visualisez directement l'ébullition du réfrigérant à l'intérieur de l'évaporateur et la condensation des gouttelettes à l'intérieur du condenseur, approfondissez la compréhension du transfert de chaleur à changement de phase dans le système de réfrigération.
- Testez les courbes de performances de réfrigération sous différentes températures d'évaporation et de condensation : modifiez les conditions de pression du système, tracez les courbes de performances du COP en fonction de la température d'évaporation/condensation, comprenez comment les paramètres thermiques affectent l'efficacité de l'unité de réfrigération.
Toutes les expériences sont accompagnées de manuels d'expériences complets, de tableaux d'enregistrement de données et d'une annexe de diagramme ph permettant aux enseignants et aux étudiants de terminer la rédaction du rapport de laboratoire complet.
