Un système de réfrigération à absorption de vapeur R216 a été préparé et expédié pour l'enseignement en laboratoire de réfrigération et les travaux expérimentaux pratiques. Construit autour d'un cycle d'absorption ammoniac-eau, cet entraîneur de paillasse compact permet aux étudiants en ingénierie d'observer le fonctionnement de la réfrigération par absorption et de mesurer les paramètres de fonctionnement clés qui régissent ses performances.

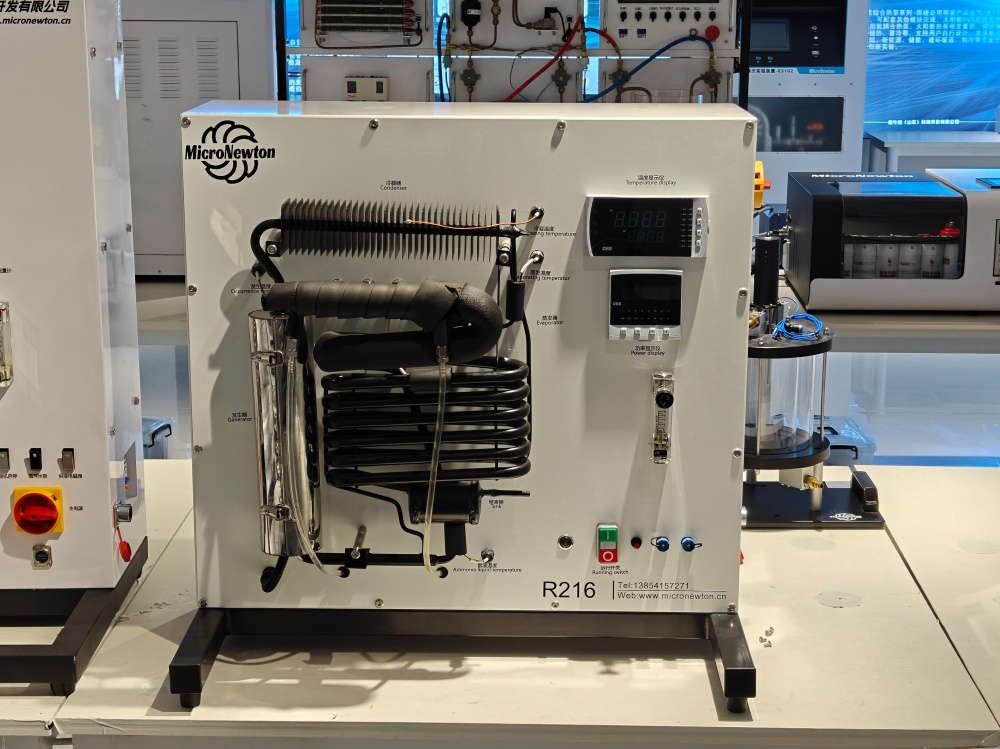

Construit sur un banc expérimental compact, le R216 rassemble les composants essentiels d'un système de réfrigération à absorption — générateur, absorbeur, condenseur, évaporateur et récipient de stockage — tous clairement visibles afin que les étudiants puissent suivre le cycle d'une unité à l'autre.
Le cycle lui-même est entraîné électriquement. La puissance de chauffage du générateur et le débit de charge peuvent tous deux être ajustés pour définir différentes conditions de fonctionnement, tandis que les compteurs numériques de température et de puissance enregistrent les températures en plusieurs points autour de la boucle et la sortie du chauffage du générateur.
Une expérience présente aux étudiants le principe du cycle de réfrigération, reliant les concepts d'économie d'énergie à ce qu'ils observent sur le banc. Un deuxième se concentre sur le coefficient de performance (COP) : les étudiants étudient la manière dont la capacité de refroidissement, l'apport thermique du générateur et le COP sont liés les uns aux autres, et comment les températures d'évaporation et de condensation façonnent les résultats.
Une interface RS485 envoie des données expérimentales à un PC pour un traitement ultérieur, ce qui convient aux rapports de laboratoire et à l'enregistrement de données à plus long terme.
Le formateur prend en charge l’enseignement du génie frigorifique, de la thermodynamique et du transfert de chaleur. Étant donné que les composants sont visibles et que les conditions sont réglables, les étudiants peuvent relier la théorie des manuels à des mesures réelles.

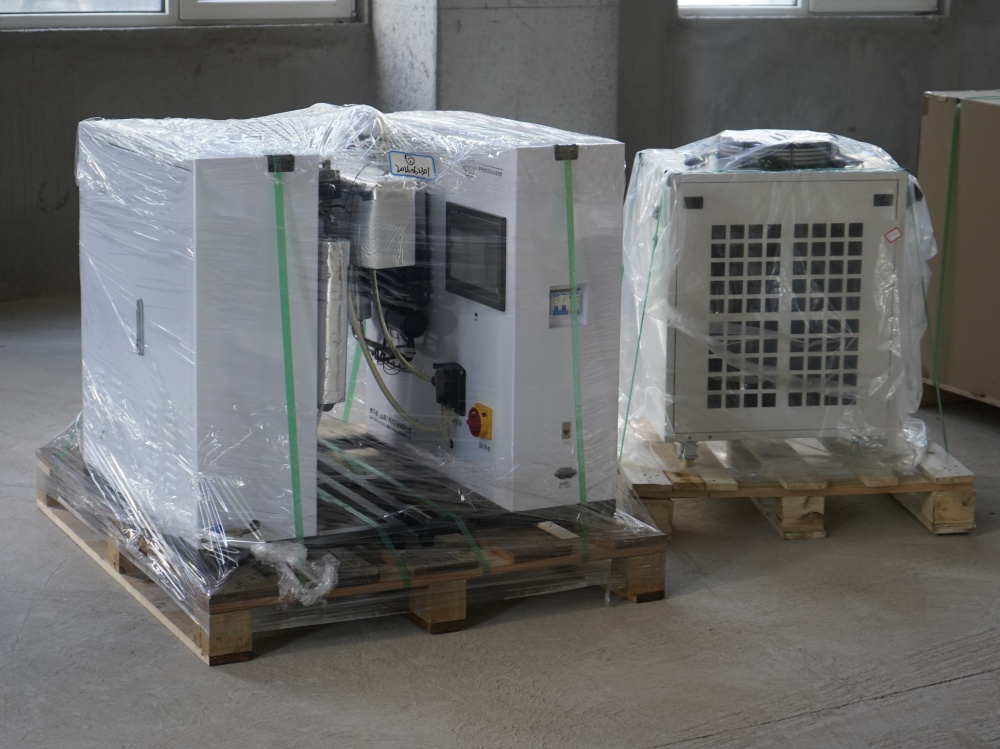

Il mesure environ 750 × 450 × 750 mm et pèse environ 26 kg, ce qui lui permet de s'adapter à une paillasse de laboratoire standard. Avant l'expédition, il a été vérifié par rapport à la configuration convenue et inspecté pour les principaux composants et instruments.
Au-delà de ce système R216, les équipements de laboratoire associés en réfrigération, transfert de chaleur, mécanique des fluides et systèmes énergétiques peuvent être configurés pour correspondre à différents cours d'enseignement pratique.
