Le cycle de Rankine est un cycle thermodynamique fondamental utilisé pour étudier la façon dont la chaleur est convertie en travail mécanique et en électricité dans la production d'énergie à vapeur. Un cycle de base comprend la génération de vapeur, l'expansion de la turbine, la condensation et le pompage de l'eau d'alimentation. Pour l'enseignement de l'ingénierie thermodynamique, la compréhension de ces processus aide les étudiants à relier l'équilibre énergétique, le transfert de chaleur, le rendement du travail et l'efficacité thermodynamique au fonctionnement d'une centrale à vapeur. La centrale thermique fournie avec turbine à vapeur fournit une plate-forme de laboratoire pour cette connexion.

Du cycle de Rankine à un système énergétique fonctionnel

Dans un cycle Rankine, l'eau est chauffée dans un générateur de vapeur pour produire de la vapeur. La vapeur pénètre dans la turbine à vapeur, se dilate et produit un travail mécanique pouvant entraîner un générateur. La vapeur d'échappement pénètre ensuite dans le condenseur, où la chaleur est transférée à l'eau de refroidissement avant que le condensat ne retourne dans le cycle. Ces processus constituent la séquence de fonctionnement de base d’une centrale à vapeur.

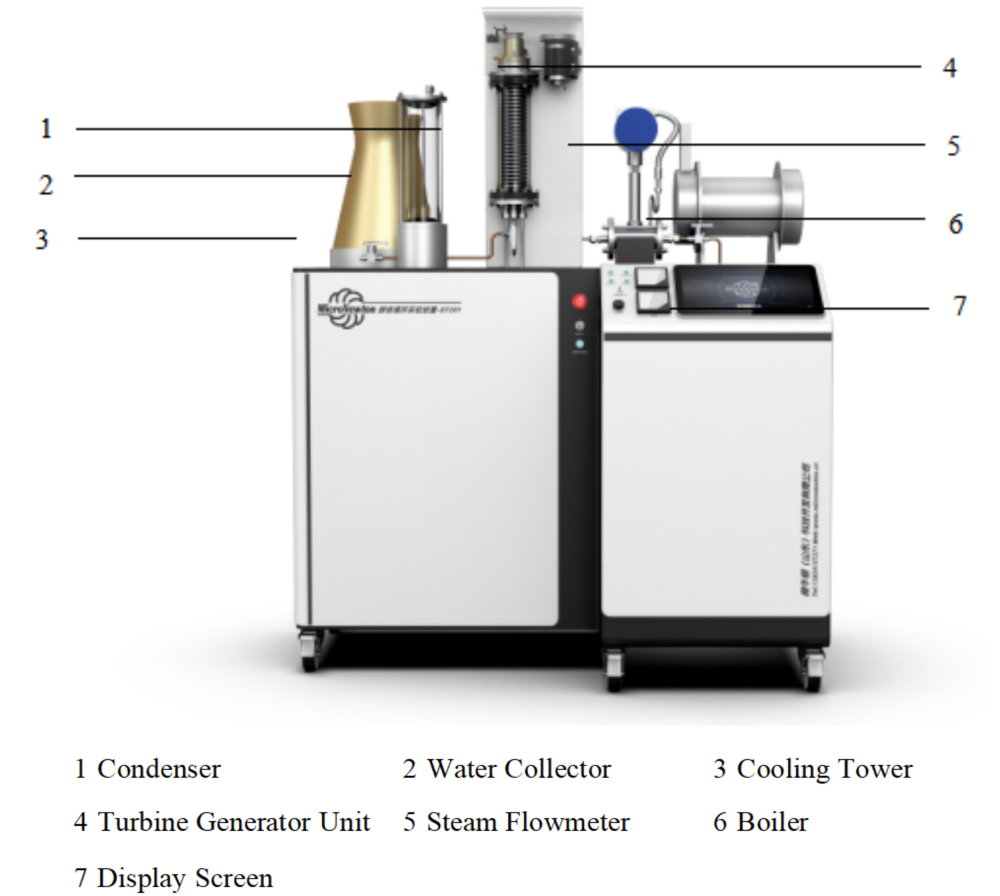

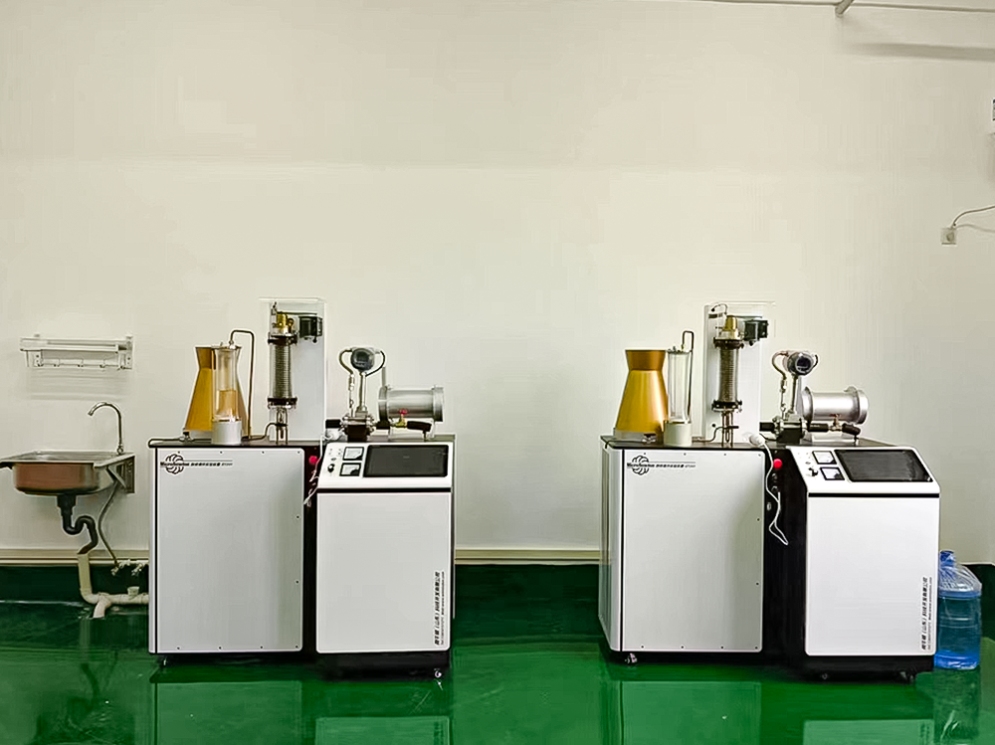

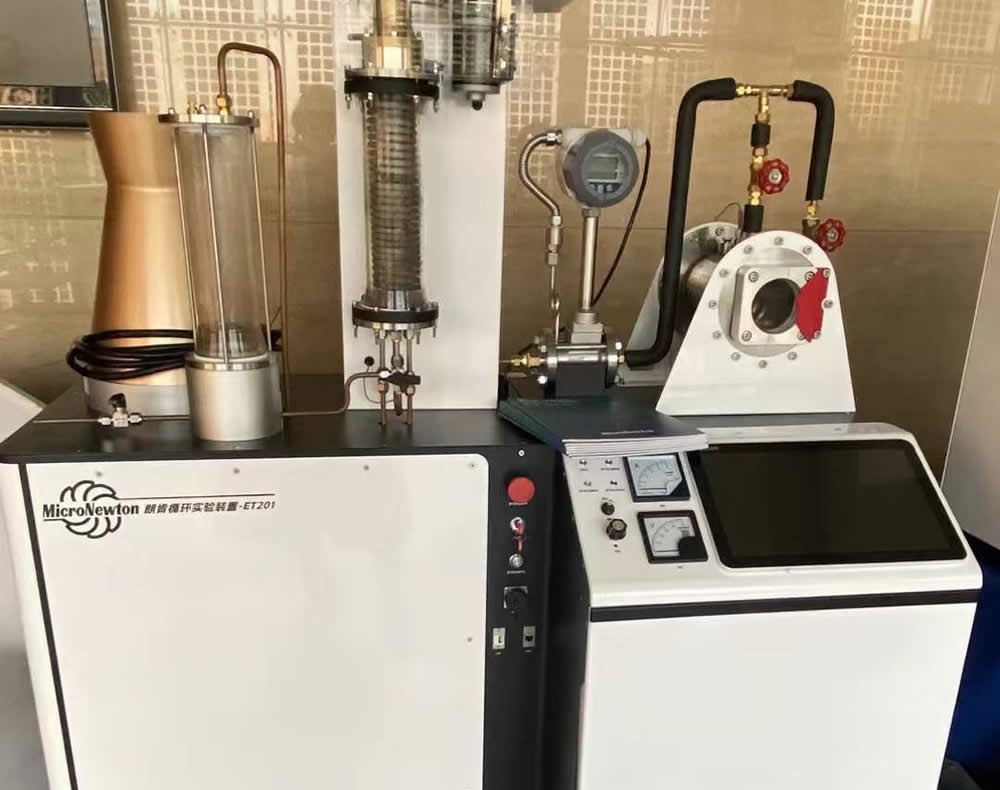

Le dispositif expérimental intègre les principaux composants de ce procédé, notamment une chaudière à vapeur, un turbogénérateur, un condenseur, un collecteur d'eau et une tour de refroidissement. Il peut donc être utilisé non seulement pour démontrer le cycle de Rankine, mais également pour étudier la conversion d'énergie des chaudières, les relations entre la pression et le volume de vapeur, le réchauffage et la réinjection des condensats et le fonctionnement d'un cycle de centrale à vapeur.

Que peut démontrer une expérience du cycle de Rankine

L’un des principaux avantages de l’équipement expérimental du cycle Rankine est que les étudiants peuvent étudier comment les conditions de fonctionnement influencent les performances thermodynamiques. Le système prend en charge une démonstration du cycle Rankine et des expériences impliquant différentes pressions d'échappement, efficacité interne relative de la turbine et efficacité thermique du cycle Rankine.

En modifiant la pression d'échappement de la turbine et en mesurant les paramètres de fonctionnement, les étudiants peuvent calculer le rapport électrique/thermique et analyser l'influence de la contre-pression sur le système. L'expérience permet également aux étudiants d'étudier la différence entre les processus de turbine réels et idéaux et de comprendre comment la pression, la température, le débit de vapeur et l'enthalpie sont liés aux performances de la turbine.

Apprendre l’efficacité thermodynamique grâce à la mesure

L'expérience du cycle de Rankine offre un moyen pratique d'étudier l'efficacité thermique plutôt que de la traiter uniquement comme une équation théorique. L'expérience d'efficacité thermique évalue l'efficacité avec laquelle le système convertit l'énergie thermique fournie en puissance de sortie nette utile. Les mesures expérimentales incluent la pression de la turbine, la température de la vapeur, le débit de vapeur, les conditions du condenseur et la puissance du générateur.

Les étudiants peuvent donc étudier des concepts importants de la thermodynamique technique tels que l'efficacité du cycle de Rankine, l'efficacité interne de la turbine, les propriétés de la vapeur, l'enthalpie, la conversion d'énergie, le transfert de chaleur, les relations pression-température et le bilan énergétique. L'équipement prend également en charge le calcul et l'analyse des données expérimentales, permettant aux étudiants de comparer différentes conditions de fonctionnement et de développer une compréhension plus claire des systèmes thermiques pratiques.

Développer des compétences pratiques pour l’ingénierie énergétique

La centrale thermique avec turbine à vapeur est particulièrement pertinente pour les étudiants qui étudient le génie énergétique et électrique, le génie thermique, le génie mécanique, le génie énergétique et les disciplines connexes. Au-delà de la compréhension du cycle de Rankine, les étudiants peuvent pratiquer le fonctionnement des équipements, la mesure des paramètres, le calcul thermodynamique, la conception expérimentale, le traitement des données et l'analyse technique.

Le système expérimental est également conçu pour des expériences complètes, basées sur une conception et indépendantes. Les étudiants peuvent développer leurs propres procédures expérimentales après avoir compris l'équipement et les principes expérimentaux, soutenant ainsi la pensée scientifique et les compétences de recherche pratique.

Relier la théorie thermodynamique à la pratique de la puissance de la vapeur

Pour les laboratoires d'ingénierie de thermodynamique, la centrale thermique avec turbine à vapeur offre une connexion directe entre le cycle théorique de Rankine et le fonctionnement d'un système électrique à vapeur. Grâce à des expériences structurées sur le cycle de Rankine, les étudiants peuvent observer la conversion d'énergie, analyser les performances thermodynamiques et développer les compétences pratiques nécessaires pour poursuivre leurs études dans les systèmes thermiques et l'ingénierie énergétique.
