L'appareil Osborne Reynolds (H102 Reynolds Number Experimental Device) est un outil pédagogique essentiel  équipement de laboratoire de mécanique des fluides de qualité pour la formation en ingénierie. Il visualise l'écoulement laminaire, l'écoulement transitionnel et l'écoulement turbulent à l'intérieur de tuyaux circulaires, aidant ainsi les étudiants à comprendre le nombre et l'écoulement de Reynolds sans dimension.  principe de transition de régime.

Cet appareil Osborne Reynolds de table fonctionne avec un banc hydraulique de base dans le cadre de notre système de laboratoire modulaire de mécanique des fluides.  Il est largement adopté pour le génie mécanique, le génie civil, l'énergie  cours de premier cycle en génie électrique et en génie chimique.

Qu'est-ce que l'appareil Osborne Reynolds ?

L'appareil Osborne Reynolds reproduit la pipe classique d'Osborne Reynolds  expérience de flux. Utiliser du colorant  Grâce à la technologie de visualisation de traçage, il montre aux étudiants comment le fluide se transforme d'un écoulement laminaire ordonné à un état de transition en un écoulement turbulent chaotique en ajustant la vitesse d'écoulement de l'eau.

Le nombre de Reynolds est le paramètre sans dimension de base. Il décrit le rapport entre la force d'inertie et la force visqueuse du fluide :

• Flux laminaire : environ en dessous de 2320, le colorant garde une ligne droite stable ;
• Flux transitionnel : Re entre 2320 -4000, le colorant commence à fluctuer et à se tordre ;
• Écoulement turbulent : au-dessus de 4 000, le colorant se mélange rapidement à l'eau environnante.

Les étudiants enregistrent le débit, la température de l'eau et les dimensions des tuyaux pour calculer le nombre de Reynolds critique supérieur et le nombre de Reynolds critique inférieur, comparent les données mesurées avec les valeurs théoriques acceptées et étudient comment la viscosité cinématique influence les modèles d'écoulement.

Structure principale et principales caractéristiques du dispositif expérimental du nombre de Reynolds

Notre appareil H102 Osborne Reynolds adopte un système complet  conception visuelle transparente pour l'enseignement  exigences du laboratoire.

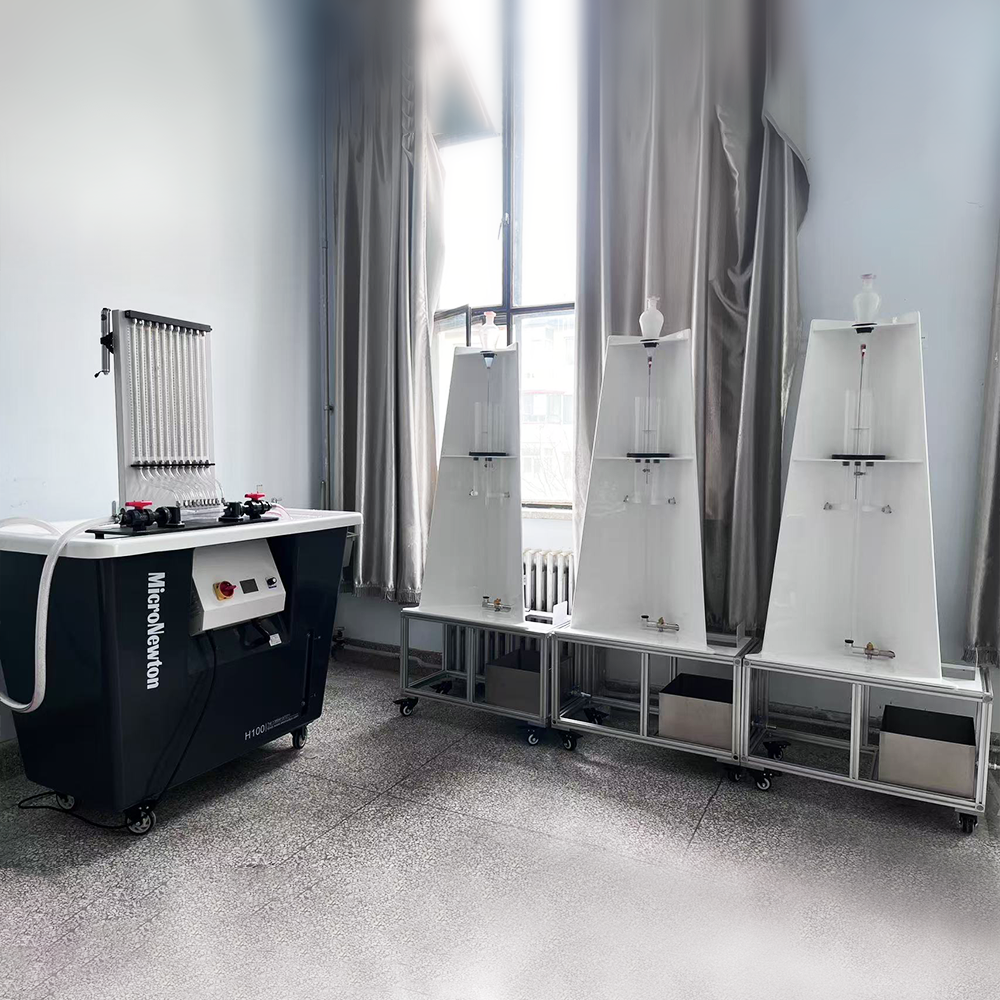

Composants de base

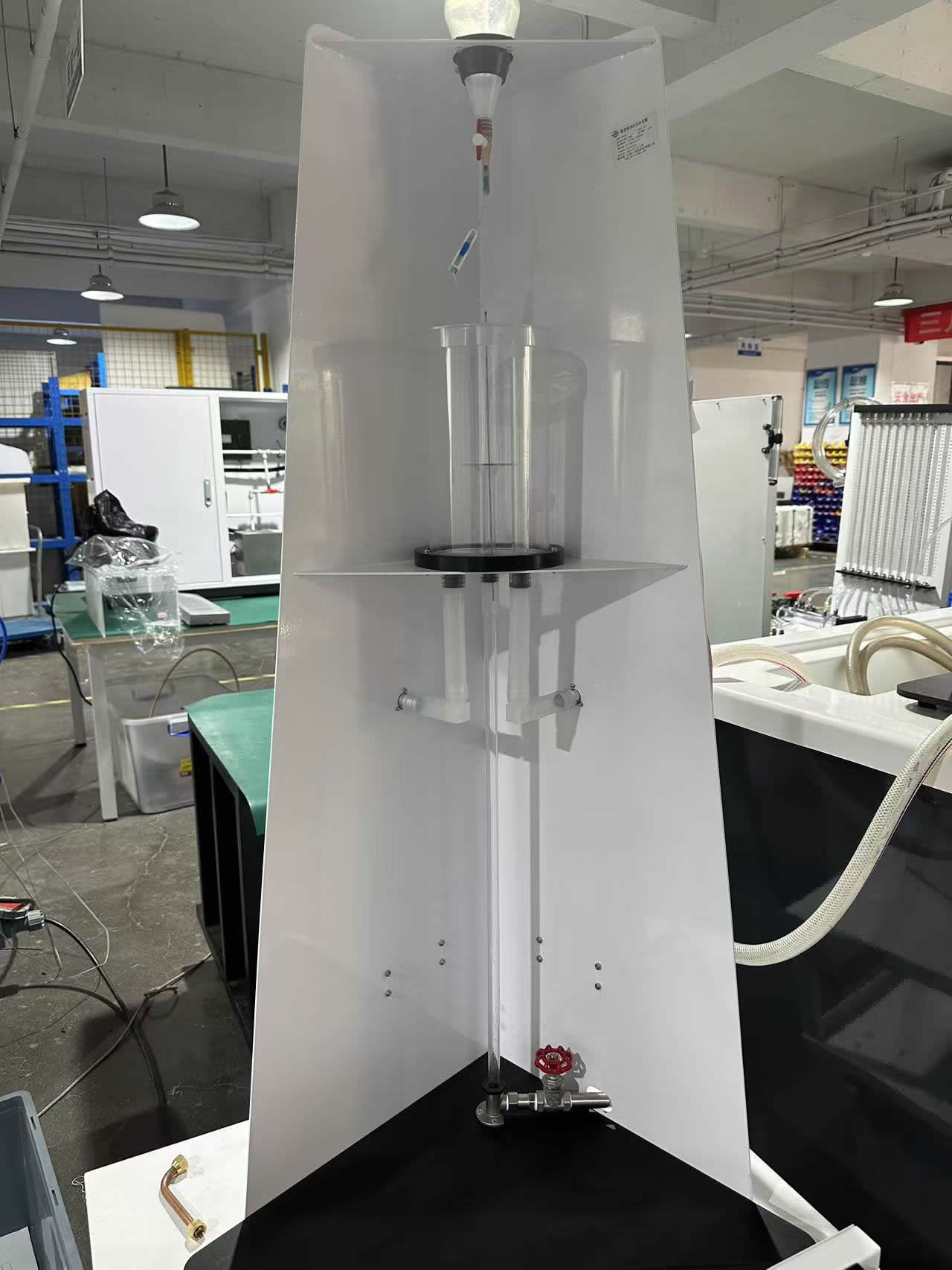

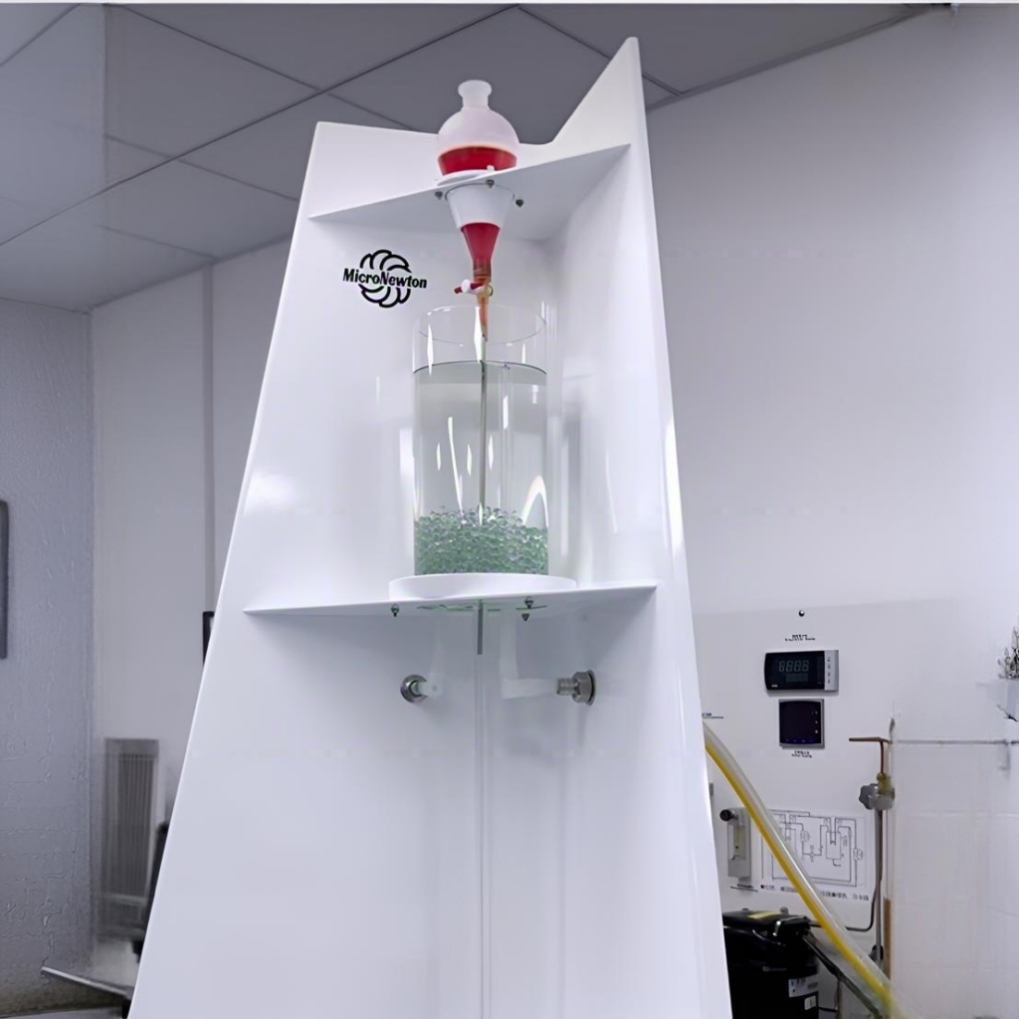

1. Constante  réservoir à tête en verre sous pression : équipé de billes de verre tranquilles pour stabiliser le débit d'eau entrant et éliminer les perturbations de turbulence avant d'entrer dans la section de test ;
2. Injecteur de colorant / poire  Entonnoir en forme : injectez un fin filament de colorant au centre du tube d'essai pour une observation claire du schéma d'écoulement ;
3. Précision  tube à essai en verre: diamètre intérieur 12 mm, diamètre extérieur 16 mm, offre une vue dégagée pour la visualisation du flux ;
4. Port de trop-plein : maintient une eau constante et stable  état de la tête ;
5. Flux  vanne de régulation : ajustez progressivement le débit de sortie sans perturber le débit entrant ;
6. Châssis de support mobile en alliage d'aluminium : Encombrement compact, facile à installer et à déplacer dans les laboratoires d'enseignement.

Avantages du produit

• Excellente stabilité du débit grâce à une constante  ensemble réservoir sous pression et lit de tranquillisation ;
• Plein  structure transparente, légère  le carénage de protection coloré améliore l'effet visuel pour les laminaires  démonstration de transition turbulente;
• Correspond au banc hydraulique de base standard, suivant le fluide modulaire  concept de laboratoire ;
• Faible bruit de fonctionnement ≤ 55 dB, fonctionne dans une pièce normale  température et atmosphère  état de pression ;
• Maintenance simple, documents d'orientation d'expérimentation complets fournis à la livraison.

 Spécification technique principale

Expériences typiques menées sur l'appareil Osborne Reynolds

Le dispositif expérimental du nombre de Reynolds prend en charge les exercices classiques de laboratoire de mécanique des fluides pour les étudiants en ingénierie :

1. Observation visuelle de l'écoulement laminaire, transitionnel et turbulent : Ajuster le débit  Vanne de contrôle pour modifier la vitesse de l'eau, observer les changements de forme du filament de colorant à l'intérieur du tube d'essai en verre.
2. Mesure du nombre de Reynolds critique inférieur : réduire le débit à partir d'une condition complètement turbulente jusqu'à ce qu'un filament de colorant droit stable réapparaisse ; Enregistrez le débit et la température de l'eau, calculez le nombre de Reynolds critique inférieur et comparez-le à la valeur standard 2320.
3. Mesure du nombre de Reynolds critique supérieur : augmenter le débit depuis l'état laminaire stable jusqu'à ce que le filament de colorant se brise et se mélange ; calculer le nombre de Reynolds critique supérieur (normalement compris entre 3 000 et 5 000).
4. Étude de l'effet de la viscosité du liquide sur le régime d'écoulement : modifier la température de l'eau pour modifier la viscosité cinématique, analyser l'impact de la viscosité sur l'écoulement  valeur critique de transition.
5. Traitement des données et tracé de courbes : enregistrez le débit, la température, calculez la vitesse et le nombre de Reynolds, complétez le rapport de laboratoire et analysez la comparaison des données.
