Système de laboratoire d'énergie multisource fourni pour l'enseignement et la recherche universitaires

Introduction

Nous avons récemment terminé l'expédition d'un multi complet -système expérimental d'énergie complémentaire de source pour l'énergie universitaire  laboratoires d'ingénierie énergétique. Cette configuration de laboratoire complète intègre des panneaux solaires, phase  changer les unités expérimentales de stockage d'énergie, Appareil d'échangeurs de chaleur eau-air , réservoir d'eau chaude isolé réservoir ge, échangeurs de chaleur, pompes à eau de circulation et système d'acquisition et de contrôle de données, prenant en charge un enseignement et une recherche complets pour les énergies renouvelables et multi -projets de couplage énergétique.

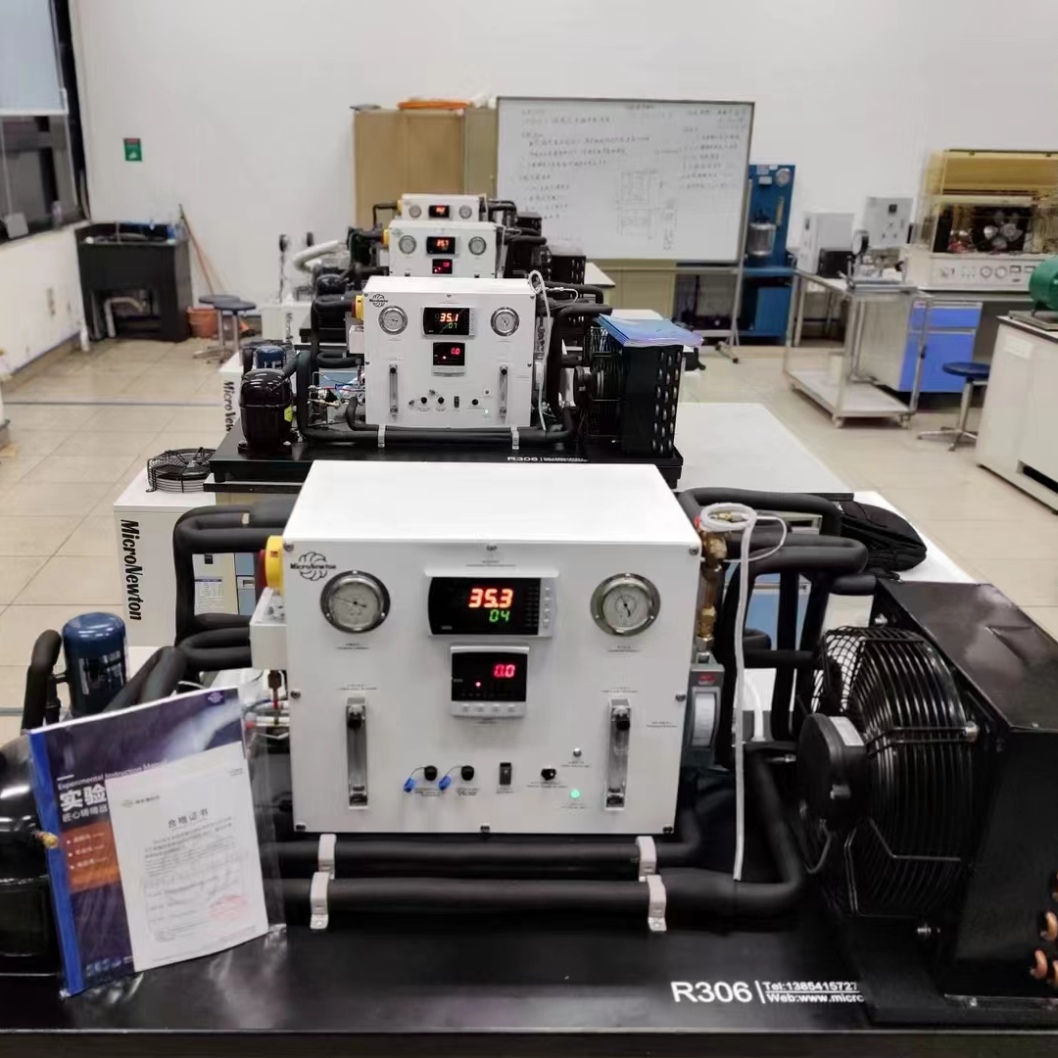

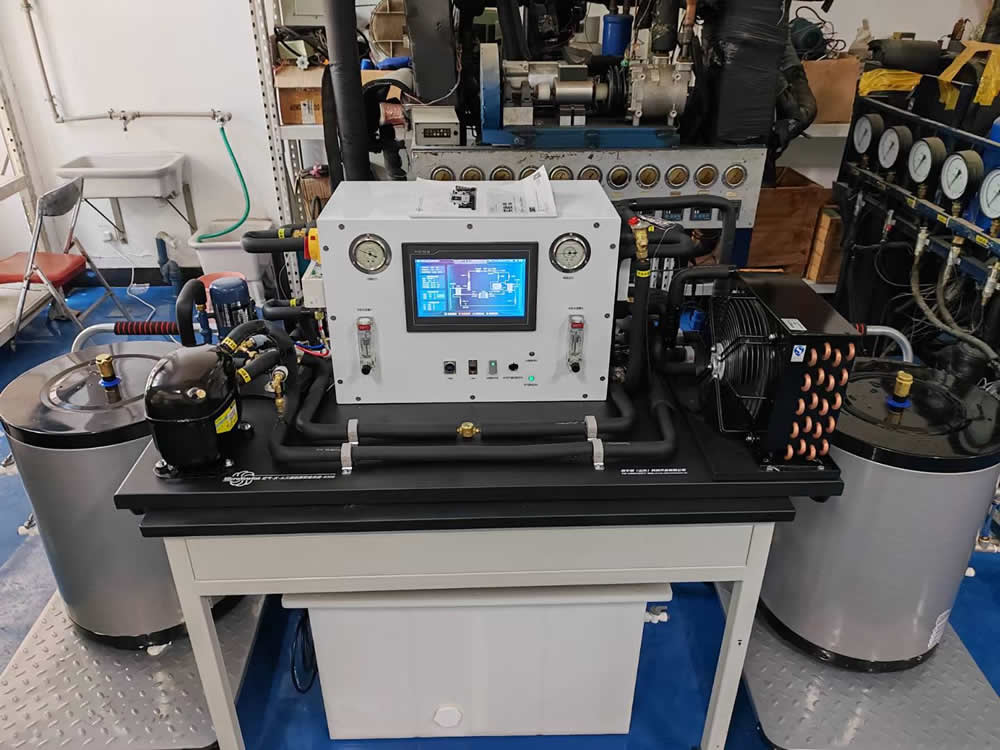

Parmi ces modules de base, le R306 Appareil d'échangeurs de chaleur eau-air s'impose comme l'enseignement clé  unité de recherche. Il permet de basculer entre les conditions de fonctionnement de la pompe à chaleur source d'air, source d'eau et source de sol au sein d'un seul banc, offrant une démonstration intuitive du cycle thermodynamique et une chaleur mesurable.  données de performance de la pompe pour la thermodynamique technique, le principe de réfrigération et la chaleur  cours de technologie des pompes.

Qu'est-ce que W Appareil d'échangeurs de chaleur eau-air ?

Le Appareil d'échangeurs de chaleur eau-air suit le principe de la vapeur  cycle de réfrigération à compression. Basé sur la deuxième loi de la thermodynamique, il consomme du travail électrique pour extraire la chaleur de trois basses températures différentes.  Sources de chaleur à température élevée : air ambiant, milieu hydrique et sol, puis transfère l'énergie thermique à un niveau élevé  côtés de température pour réaliser la fonction de chauffage.

Le système adopte l'environnement  Réfrigérant R134a convivial avec une valeur ODP nulle sans endommager la couche d'ozone atmosphérique. Les principaux composants de circulation sont exposés et soigneusement disposés sur la table expérimentale. Les utilisateurs peuvent observer visuellement toute la chaleur  boucle de travail de la pompe. Plusieurs capteurs collectent des données réelles  des données temporelles, notamment la pression du réfrigérant, la température, le débit, la température de l'eau et la puissance du compresseur, afin que les étudiants puissent effectuer des calculs quantitatifs et des analyses comparatives au lieu d'une simple démonstration qualitative.

Différent du célibataire  Dispositifs expérimentaux de pompe à chaleur source, ce banc réalise un travail rapide  commutation de condition via des groupes de vannes. Les opérateurs peuvent basculer entre l'air  source, eau  source et sol  source de chaleur  modes de pompage sans modifier la configuration matérielle, élargissant considérablement le contenu expérimental pour les laboratoires universitaires.

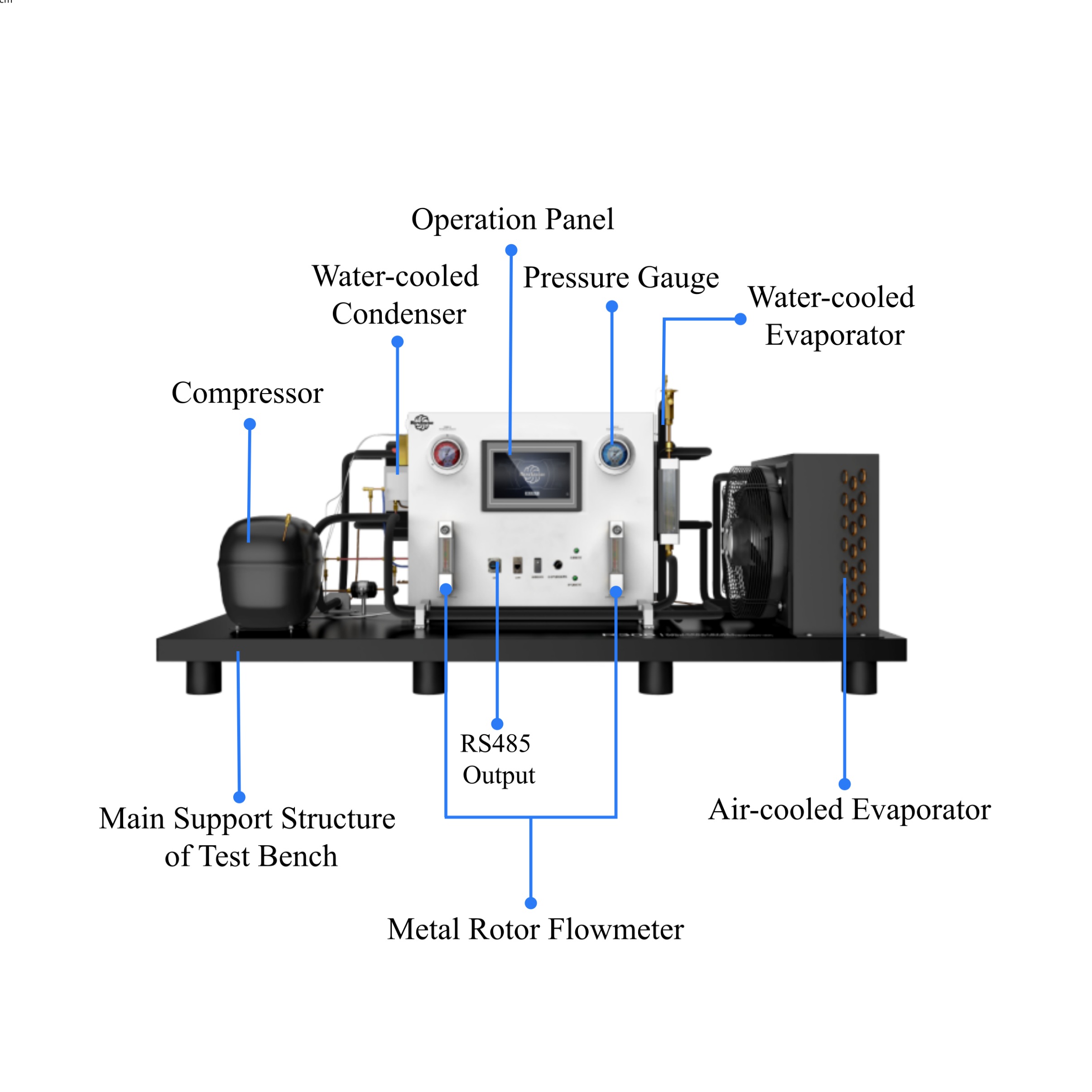

Composition de base et spécifications techniques de l'appareil d'échangeur de chaleur eau-air R306

La plateforme expérimentale est constituée d'une boucle de circulation de réfrigérant, de plusieurs -ensemble évaporateur source, unité de condenseur, modules de chauffage électrique réglables, instruments de mesure et humain  panneau de commande de la machine.

• Groupe évaporateur : Air  évaporateur source avec ailette  et  structure tubulaire; plaque  type échangeur de chaleur pour l'eau  mode source ; sol  coffret de simulation de source à puissance de chauffe réglable.
• Circuit frigorifique : Compresseur, détendeur thermique, filtre sec, débitmètre turbine R134a, manomètres haute/basse pression.
• Mesure et contrôle : IHM à écran tactile, T  type thermocouples, débitmètres d'eau, module de surveillance de puissance, haute  coupure de pression  protection de sécurité désactivée (seuil de déclenchement 32 bars).
• Chauffage d'appoint : 0 -Eau réglable 2000W  source de chauffage d'appoint ; 0 -Sol réglable 1200W  chauffage d'appoint à source pour simuler une source variée  conditions de température latérales.

Expériences d'enseignement et de recherche disponibles

Conçu pour l'énergie  et  majeures en génie électrique, en génie mécanique et en environnement du bâtiment, le Appareil d'échangeurs de chaleur eau-air prend en charge un ensemble complet d’expériences standards :

1. Mesure du coefficient de chauffe du compresseur COPH sous différentes sources de chaleur
2. Comparaison entre cycle frigorifique réel et cycle théorique idéal, dessin P -h (pression  enthalpie) diagramme
3. Influence de l'eau  température d'entrée de la source en chaleur  performances de chauffage de la pompe
4. Étude sur l'impact du taux de compression sur la chaleur  efficacité du système de pompe
5. Chaleur  test de la courbe de performance de la pompe sous diverses températures d'évaporation et de condensation
6. Sol  source de chaleur  test de performance de la pompe et expérience de bilan thermique du sol

Les étudiants peuvent enregistrer des données de pression, de température, de débit et de puissance, compléter le calcul de la formule, comparer les différences de performances entre les modes de source air/eau/sol et approfondir leur compréhension du cycle de Carnot inversé, de l'évaporateur.  principes de transfert de chaleur par condenseur et d’utilisation de la chaleur renouvelable.

Points clés lors de la sélection Appareil d'échangeurs de chaleur eau-air

Lors de l'achat Appareil d'échangeurs de chaleur eau-air pour les laboratoires universitaires, concentrez-vous sur ces facteurs pratiques :

1. Multi -capacité de commutation de source : Confirmez si l'équipement prend en charge l'air  source, eau  source et sol  commutateur de mode source uniquement par le fonctionnement de la vanne, évitez le remplacement manuel des composants -assemblage.
2. Complétude des mesures : Vérifiez réel  Paramètres mesurables dans le temps : pression/température/débit du réfrigérant, eau  température et débit latéraux, puissance du compresseur, pour prendre en charge le traitement des données quantitatives.
3. Mécanisme de protection de sécurité : Élevé  coupure de pression  éteint, compresseur terminé  la protection contre la chaleur et les surcharges électriques est essentielle pour les étudiants  laboratoires d’enseignement exploités.
4. Sélection du réfrigérant : Donner la priorité au R134a respectueux de l’environnement sans ozone  potentiel d’épuisement.
5. Prestation fournisseur : Nécessite un pré-usine -tester, sur  Mise en service du site, formation des opérateurs, documents complets du guide d'expérimentation et long  terme maintenance technique.

Multi intégré -source Cas de fourniture d’un système énergétique complémentaire

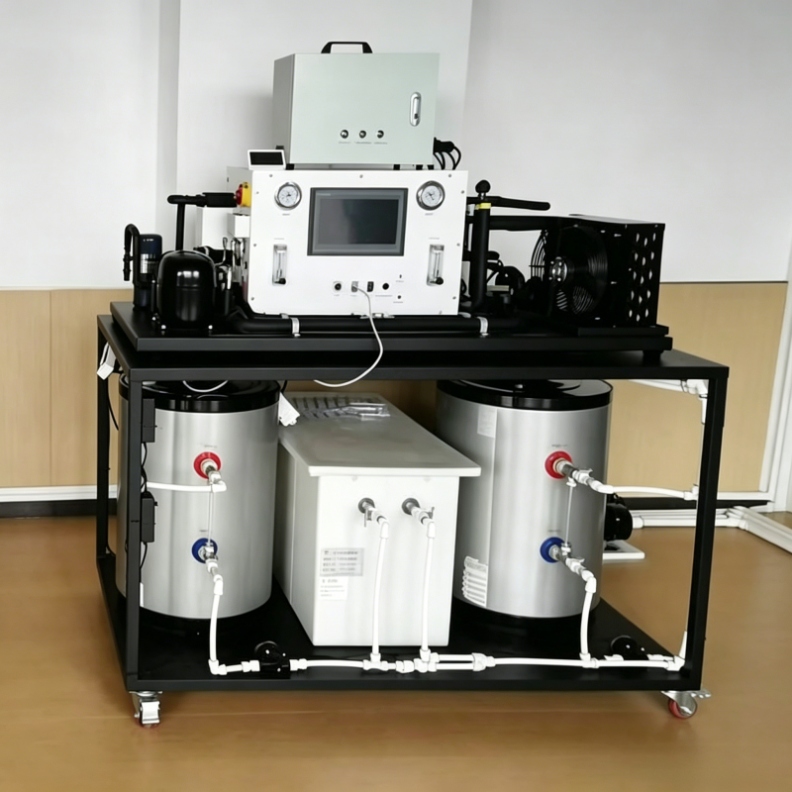

Cela a livré plusieurs -source solution expérimentale complémentaire combine Appareil d'échangeurs de chaleur eau-air avec unité de simulation de panneaux solaires, phase  changer le système d'expérimentation de stockage d'énergie, le réservoir d'eau de stockage de chaleur isolé, les échangeurs de chaleur, les pompes à eau de circulation et le système de contrôle d'acquisition de données unifié.

• Enseignement : Complètement séparé  expériences de modules pour la production d'énergie solaire, phase  changer le stockage de chaleur et tripler  source de chaleur  caractéristiques de la pompe.
• Recherche : Réaliser des expériences de couplage de solaire  chaleur  chauffage des joints de pompe, chaleur  stockage  chaleur  opération coopérative de pompe, réaliser la source  stockage  test commun de charge pour le système d’énergie renouvelable.

Tout le matériel est livré avec des rapports de test, des manuels d'utilisation et des documents d'orientation expérimentaux. Notre équipe technique assure  services d'installation sur site, de mise en service et de formation des enseignants.

Demandez votre solution de laboratoire personnalisée

Chaque laboratoire universitaire a des exigences pédagogiques, un espace de site et des objectifs de recherche différents. Le multi -Le système expérimental d'énergie complémentaire de source peut être configuré de manière flexible. Vous pouvez sélectionner autonome Appareil d'échangeurs de chaleur eau-air , ou construisez une plate-forme de laboratoire intégrée complète associée à l'énergie solaire, phase  changer les modules de stockage et d'acquisition de données.

Remplissez les exigences de votre laboratoire, y compris les expériences cibles, l'état du site et l'état de l'alimentation électrique. Notre équipe d'ingénierie fournira une proposition technique et un devis personnalisés.
