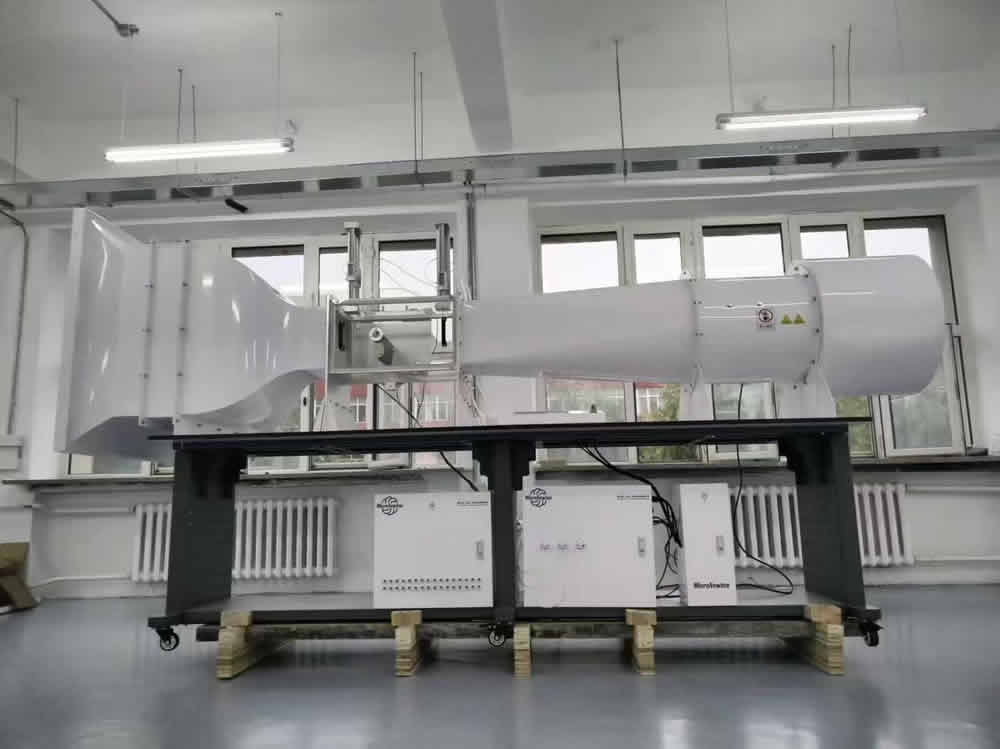

L'Institut de technologie de Harbin (HIT), réputé pour ses programmes d'ingénierie aérospatiale, a cherché à moderniser son laboratoire d'enseignement de l'aérodynamique avec des équipements qui pourraient amener les étudiants au-delà de la théorie des manuels et vers une véritable pratique expérimentale. L'université avait besoin d'un système de soufflerie subsonique polyvalent  celui qui pourrait prendre en charge plusieurs types d’expériences, s’adapter à des modèles interchangeables et fournir des données mesurables sur la force et la pression pour les cours de premier cycle et de troisième cycle. Un seul  le tunnel prévu ne suffirait pas ; HIT avait besoin d'une série de souffleries modulaires qui pourrait évoluer avec son programme. MicroNewton a fourni une série complète de souffleries subsoniques construites autour de la basse F130  ouverture rapide  soufflerie à circuit, associée à un trois  bilan des composants, un 32  unité de pression de canal, modèles de profil aérodynamique NACA et générateur de fumée pour la visualisation du débit.

Aperçu du produit — Série de souffleries subsoniques F130

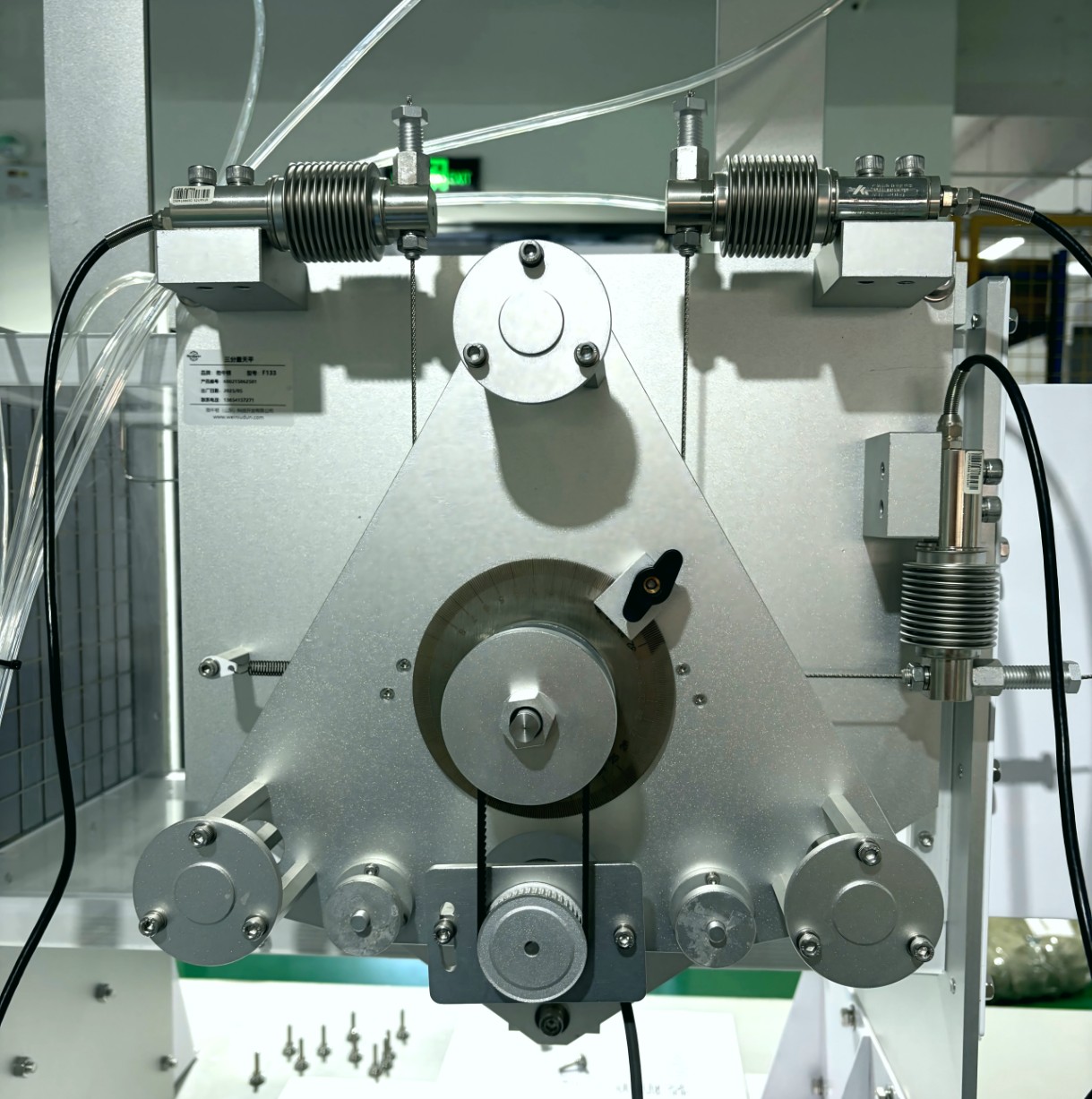

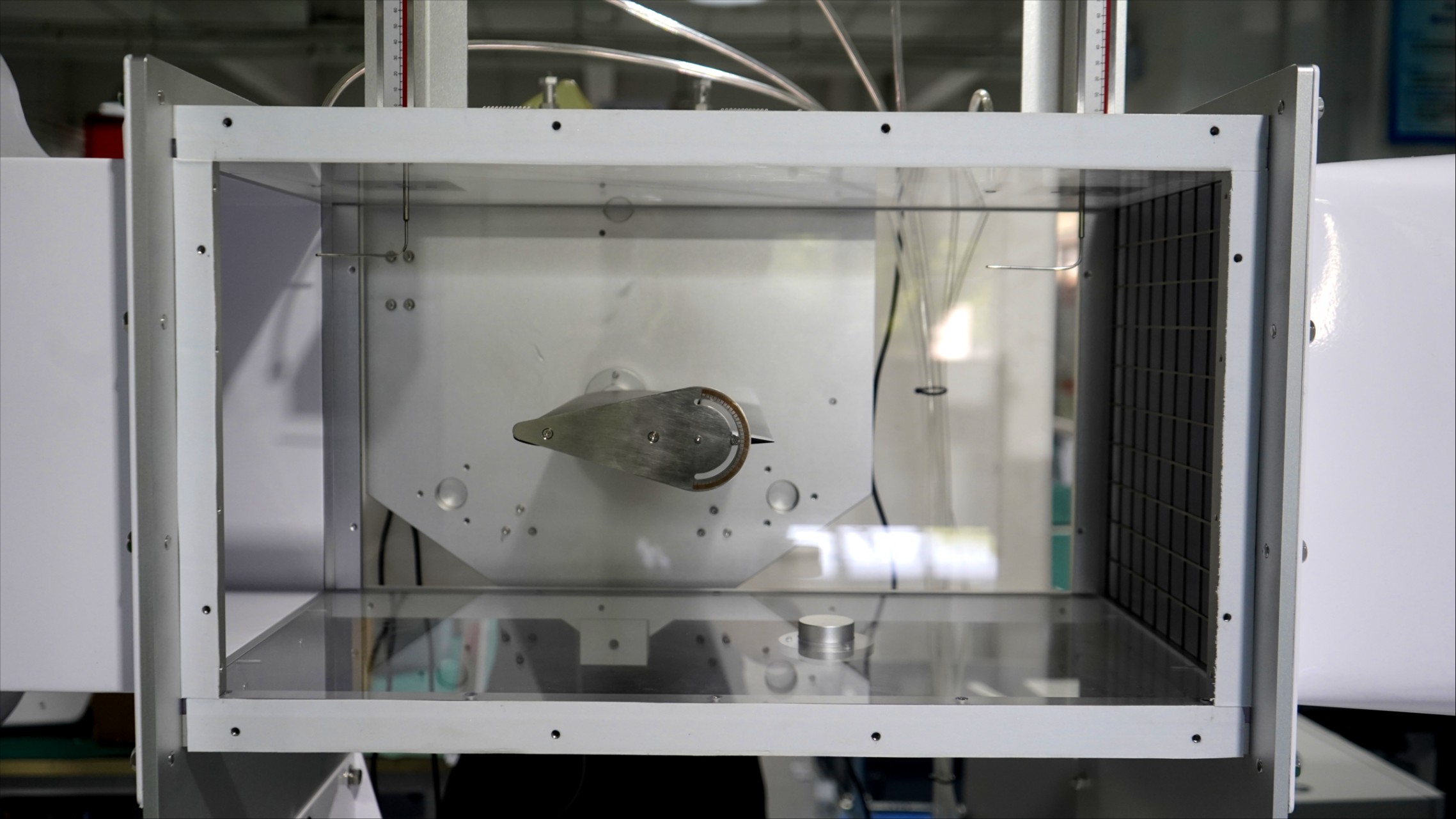

La série de souffleries s'adresse aux étudiants en génie aérospatial, en génie mécanique et en mécanique des fluides aux niveaux du premier cycle et des cycles supérieurs. Grâce à des expériences structurées, les étudiants acquièrent des compétences dans les connaissances de base en aérodynamique. Dans l'aile  expérience sur modèle, les étudiants montent des profils aérodynamiques NACA0012  un plein  modèle portée 300 mm pour deux  flux dimensionnel et un modèle de 150 mm pour trois  flux dimensionnel  et mesurez la portance, la traînée et le moment de tangage selon les angles d'attaque à partir de -5° par décrochage (typiquement 12 -20°). Ils calculent des coefficients sans dimension  coefficient de portance CL, coefficient de traînée CD et coefficient de moment de tangage CM  et comparer le comportement 2D par rapport au comportement 3D, en observant comment l'aile  les tourbillons de pointe réduisent la portance efficace et augmentent la traînée induite. L'expérience apprend également aux étudiants à identifier l'angle d'attaque le plus efficace, où la portance  à  le rapport de traînée atteint son maximum  un paramètre critique dans la conception des ailes d’avion.

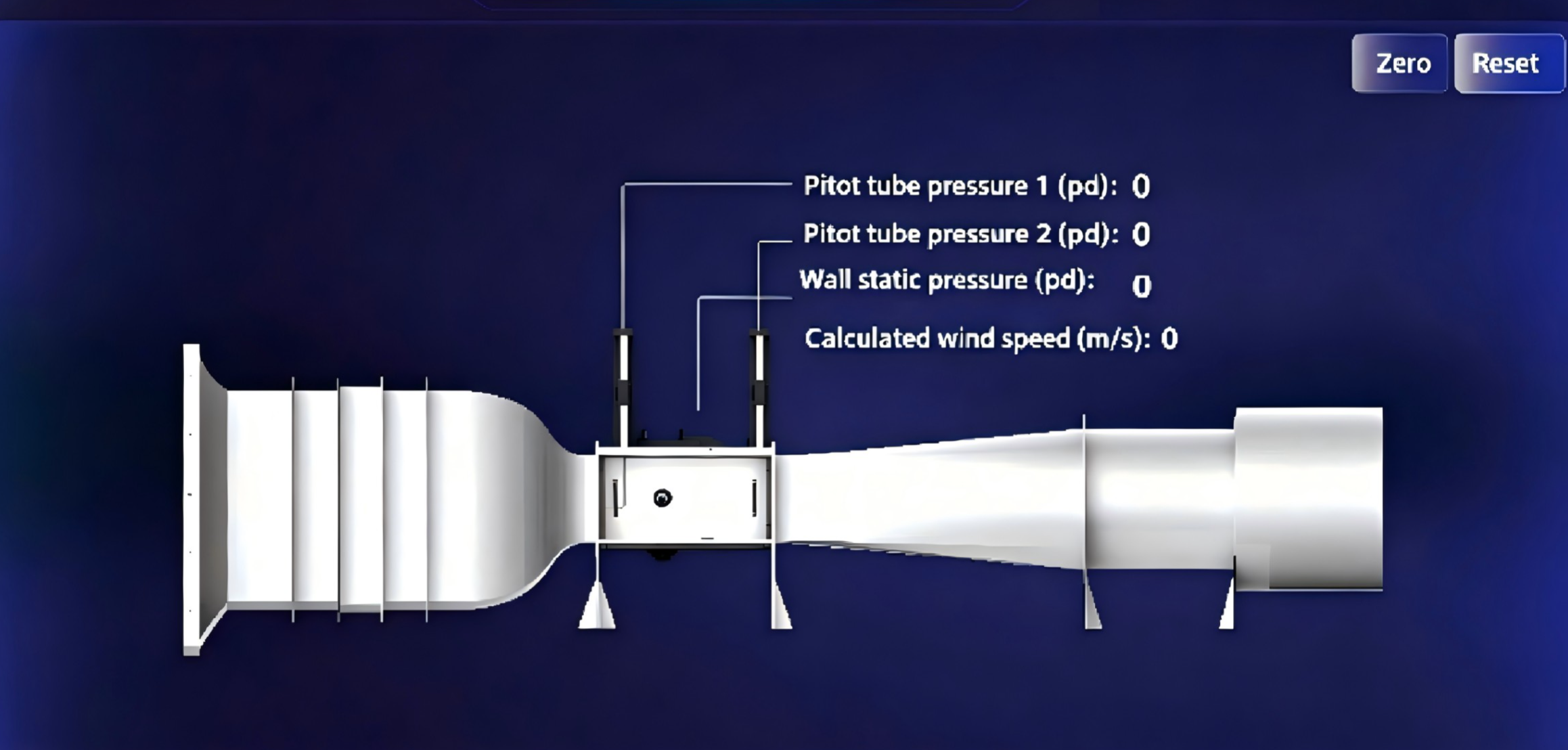

Dans la pression  expérience de distribution, les élèves utilisent les 20 prises de pression décalées de la voilure NACA0012 reliées aux 32  unité d'acquisition de pression de canal pour cartographier la pression de surface à différents angles d'attaque, y compris pré  stand et poste  conditions de décrochage. Ils dérivent le coefficient de pression Cp à chaque prise, intègrent les répartitions de pression sur la surface du profil aérodynamique pour obtenir une portance totale et analysent comment la séparation des flux modifie considérablement les modèles de pression à mesure que l'aile s'approche et passe le décrochage. Des expériences supplémentaires couvrent le développement de la couche limite, le passage du sillage derrière les corps de falaise et la visualisation des flux à l'aide du générateur de fumée pour rendre visibles les lignes de courant et les zones de séparation. Toutes les données sont capturées en temps réel sur l'écran tactile intégré, affichées sous forme de courbes dynamiques et exportables vers Excel pour la publication.  traitement.

En fournissant une plate-forme de soufflerie subsonique unique et reconfigurable qui couvre la mesure de force, la cartographie de pression, l'analyse de la couche limite et la visualisation du flux, la série de souffleries de MicroNewton offre à HIT un laboratoire d'enseignement où les principes aérodynamiques ne sont pas seulement enseignés.  ils sont mesurés, analysés et profondément compris.

Explorez la série complète de souffleries subsoniques et les équipements de laboratoire d'aérodynamique de MicroNewton. Contactez-nous pour configurer un système modulaire adapté au programme d'études et aux besoins de recherche de votre établissement.
