Un dispositif expérimental de visualisation du champ d'écoulement donne vie au mouvement invisible des fluides au Collège d'ingénierie de l'Université de Pékin
Partager:
La mécanique des fluides est un sujet dans lequel les phénomènes critiques tels que l'écoulement laminaire, l'écoulement turbulent, la séparation de la couche limite et la formation de vortex restent souvent invisibles pour les étudiants dans le cadre d'un cours standard. Le Collège d'ingénierie de l'Université de Pékin recherchait un dispositif d'enseignement compact capable de rendre ces modèles de flux abstraits directement observables dans un laboratoire de classe. MicroNewton a fourni le dispositif expérimental de visualisation du champ d'écoulement H012, un système de canaux d'eau à circulation automatique qui utilise la méthode des bulles d'hydrogène pour rendre les lignes aérodynamiques, les zones de séparation et les structures vortex visibles à l'œil nu.

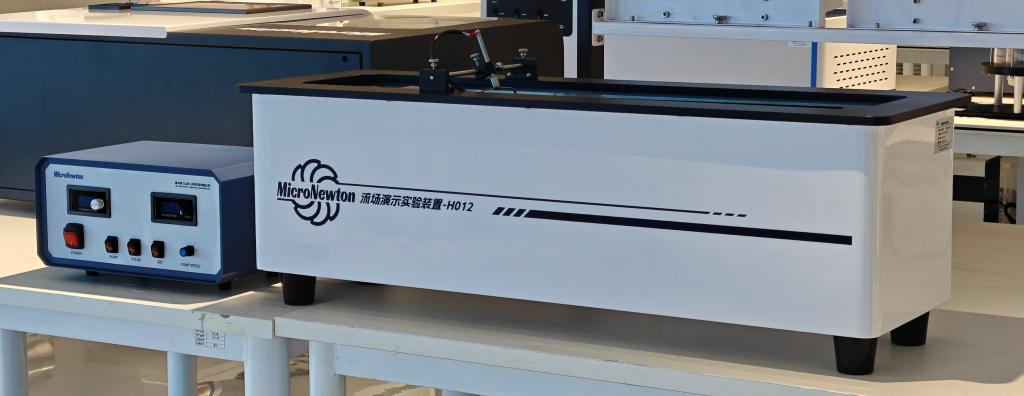

Au cœur de l'appareil se trouve un petit réservoir d'eau à circulation automatique mesurant 900 x 300 x 300 millimètres, équipé d'une pompe à eau ultra silencieuse à vitesse variable qui délivre un débit maximum de 40 litres par minute avec un réglage précis de la vitesse. Un mécanisme redresseur en amont produit un champ d'écoulement stable à faible turbulence. La visualisation est obtenue par électrolyse : une alimentation pulsée avec une fréquence de 0 à 150 kilohertz et une largeur d'impulsion de 1 à 100 pour cent génère de fines bulles d'hydrogène au niveau d'un fil cathodique en platine en amont du modèle de test. Ces bulles tracent le flux et le rétroéclairage LED produit des images à contraste élevé qui rendent clairement visibles la séparation et la formation de vortex. Le système comprend une unité de commande mesurant 330 x 220 x 170 millimètres, des modèles interchangeables comprenant des profils cylindriques, rectangulaires, à profil aérodynamique NACA2412, à broche, en forme de S et de contraction, et fonctionne à 200 watts.

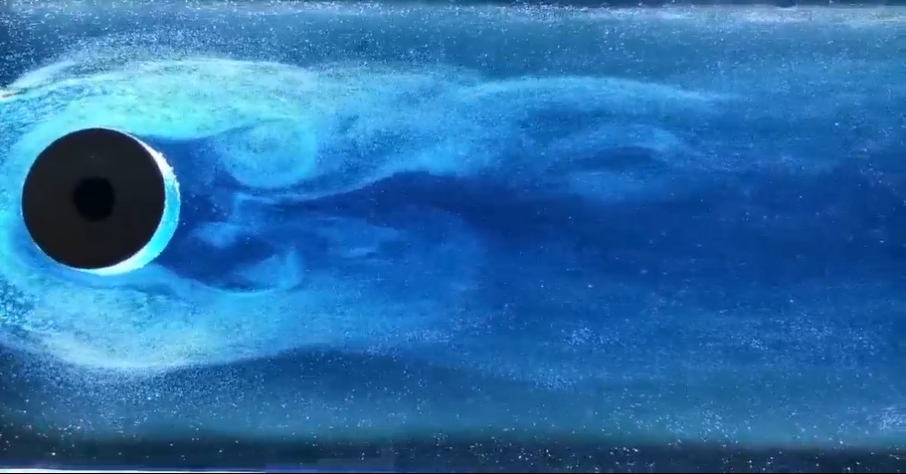

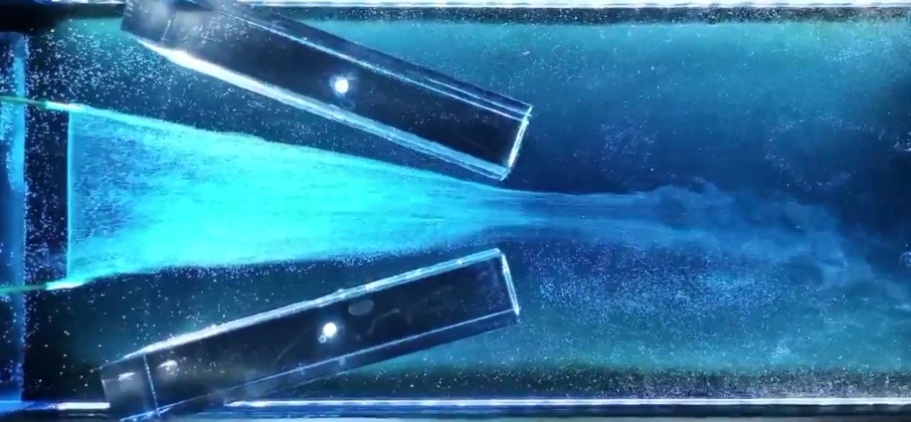

L'appareil prend en charge quatre expériences de visualisation principales. Dans l’expérience de séparation de la couche limite, les étudiants placent un profil aérodynamique NACA2412 dans l’écoulement et observent comment la couche limite se détache de la surface à mesure que la vitesse augmente, reliant directement le phénomène au décrochage de l’avion. Dans l'expérience de rue de vortex de Karman, un modèle cylindrique révèle un dégagement périodique de vortex alterné en aval, enseignant comment le nombre de Reynolds influence la formation de vortex et son application dans les débitmètres à vortex. Dans l'expérience de visualisation d'écoulement bidimensionnel, les élèves alternent entre des modèles rectangulaires, en forme de S, à expansion soudaine, à contraction soudaine et à canaux parallèles pour observer comment la géométrie modifie les modèles d'écoulement. Dans l’expérience d’écoulement laminaire et turbulent, les élèves ajustent la vitesse pour observer la transition d’un écoulement laminaire en couches lisses à un écoulement turbulent chaotique, développant ainsi leur intuition quant au nombre de Reynolds et au régime d’écoulement. Dans toutes les expériences, les étudiants apprennent également les principes de l'électrolyse, la relation entre la concentration d'électrolyte et la conductivité, ainsi que l'analogie entre le débit d'eau et d'air basée sur la similarité du nombre de Reynolds.
Au-delà des concepts spécifiques de la mécanique des fluides, le dispositif expérimental de visualisation du champ d'écoulement donne aux étudiants la possibilité de relier des équations théoriques à des preuves visuelles tangibles. La conception compacte du bureau ne nécessite aucune installation supplémentaire et peut être installée sur un bureau de classe ordinaire, ce qui la rend accessible aux petits laboratoires d'enseignement. Pour le Collège d'ingénierie de l'Université de Pékin, l'appareil est devenu un outil essentiel pour l'enseignement de la mécanique des fluides, permettant aux étudiants de voir, de remettre en question et de comprendre le monde invisible du mouvement des fluides.
Explorez le dispositif expérimental de visualisation du champ d'écoulement MicroNewton et d'autres équipements pédagogiques en mécanique des fluides. Contactez-nous pour discuter des besoins de votre laboratoire.
