Le défi . La Northwestern Polytechnical University (NPU), leader dans la formation en ingénierie aérospatiale, avait besoin de plus qu'une soufflerie de laboratoire standard. L'université exigeait une coutume  construit une soufflerie de démonstration d'aérodynamique pour son musée de l'aviation  une exposition  système de notes qui pourrait expliquer visuellement les principes du vol au public tout en soutenant simultanément les mains  sur les expériences des étudiants. Une soufflerie de recherche conventionnelle était trop grande pour un musée. MicroNewton a livré une soufflerie de démonstration du principe aérodynamique du musée de l'aviation sur mesure, conçue spécifiquement pour répondre à cette double demande.

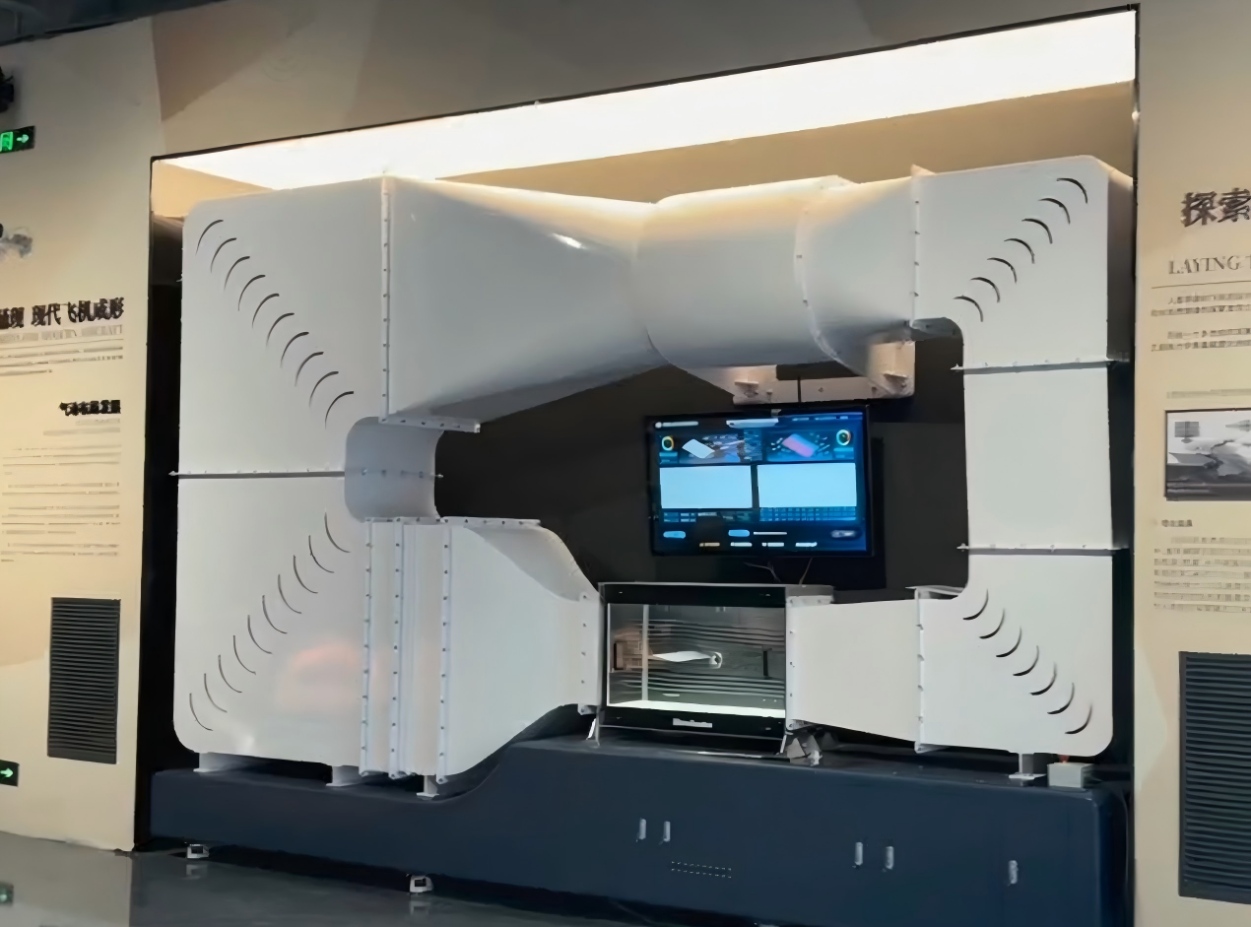

La solution. Construit comme un bas  vitesse fermée  Soufflerie en boucle, le système personnalisé mesure 4,9 m de long × 3,2 m de haut × 0,75 m de profondeur et atteint une vitesse de vent maximale de 30 m/s avec un 0 précis. -Réglage 30 m/s. Sa section de test transparente et son écran d'affichage intégré font de la soufflerie elle-même un outil pédagogique, révélant chaque étape interne.  le redresseur avec nid d'abeilles et maille d'amortissement, la section de contraction, la section d'essai, le diffuseur, la section de puissance et les aubes directrices d'angle. Un mur  la conception montée avec support inférieur permet d'économiser de l'espace au sol, les turbulences sont contrôlées à 2 % et le bruit global reste inférieur à 60 dB, ce qui rend le système adapté à un environnement de musée public.

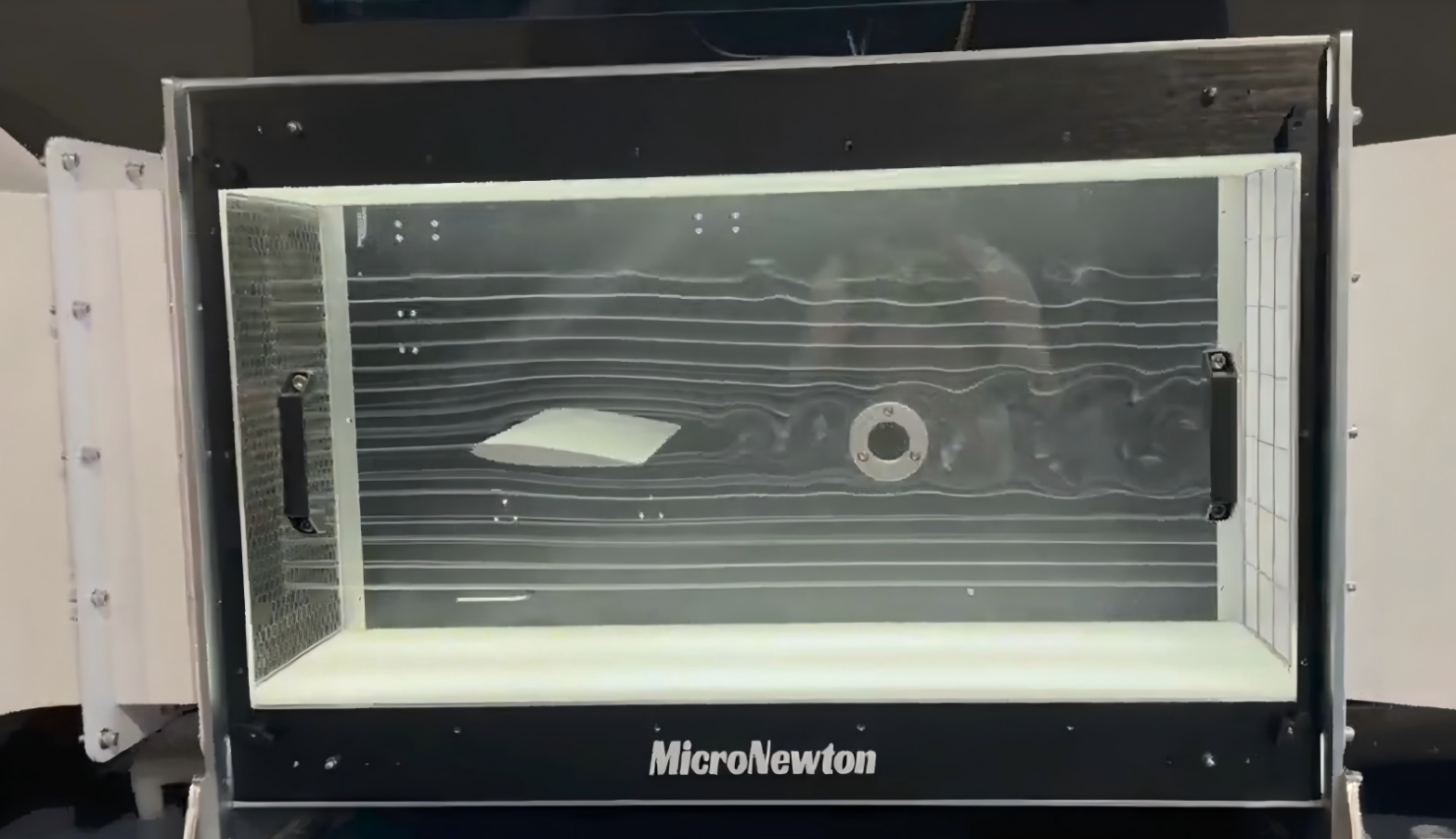

Ce que les étudiants apprennent. La soufflerie accueille les étudiants en génie aérospatial aux niveaux du premier et du troisième cycle, ainsi que les visiteurs du musée. Grâce à l'observation et à la mesure directes, les étudiants maîtrisent les points de connaissances de base en aérodynamique : forces de portance et de traînée, moment de tangage, coefficients de portance et de traînée, répartition de la pression autour des profils aérodynamiques, influence de l'angle d'attaque, comportement de décrochage et séparation des flux. Le système prend en charge les tests d'au moins deux modèles de profils aérodynamiques à différentes vitesses de vent et angles d'attaque. Un peigne  Un générateur de fumée de type associé à un système d'éclairage permet la visualisation du flux, rendant les modèles de flux d'air et les zones de séparation autour du profil aérodynamique visibles à l'œil nu. Un trois  la balance des composants capture le réel  données de force temporelle, tandis que le logiciel de contrôle affiche des courbes dynamiques  moment de portance, de traînée et de tangage par rapport à l'angle d'attaque  ainsi que des courbes de distribution de pression, et fournit des avertissements de décrochage et un débit  indicateurs de point de séparation. Les étudiants peuvent également enregistrer et examiner des données expérimentales via l'automate du système.  fonction de journalisation de l'évolution.

Le résultat. En combinant musée  visualisation de qualité avec recherche  mesure de la pente, la soufflerie de démonstration personnalisée de MicroNewton offre à NPU une plate-forme unique qui éduque, inspire et expérimente  relier la théorie aérodynamique et les mains  sur la pratique pour la prochaine génération d’ingénieurs aérospatiaux.
