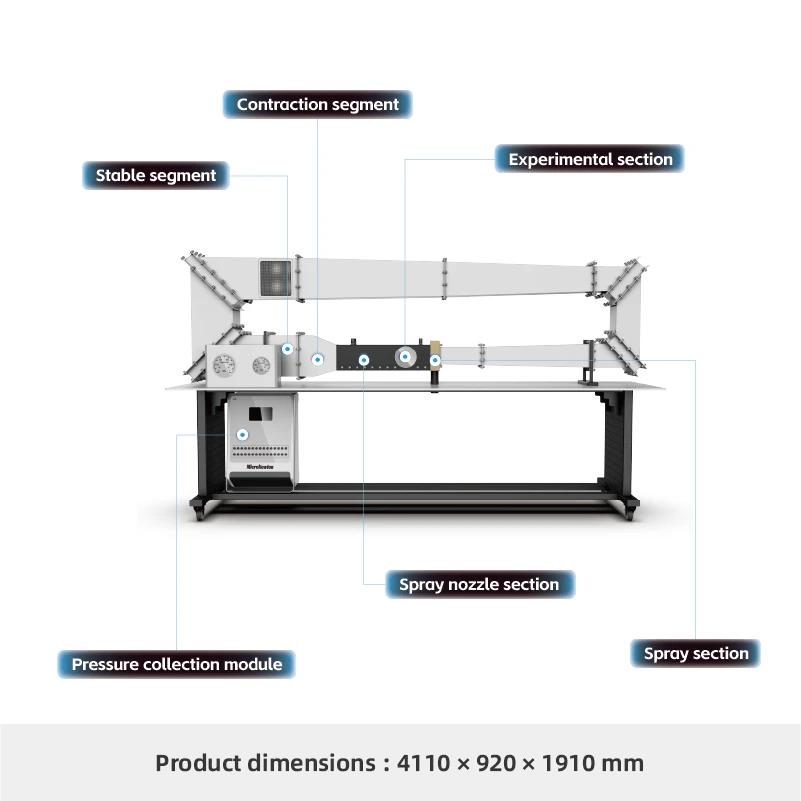

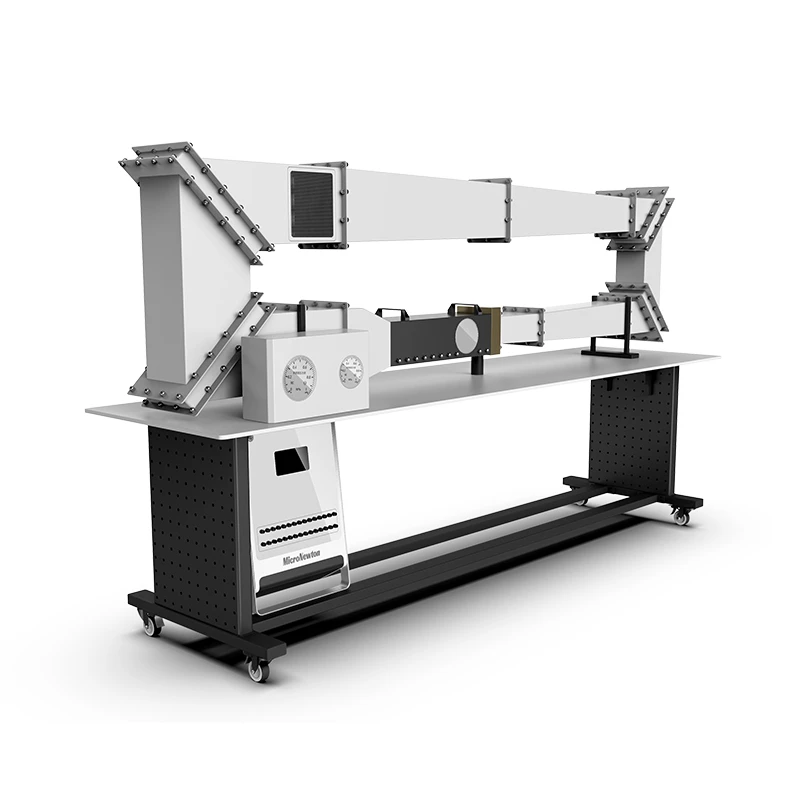

Ce produit est une soufflerie supersonique intermittente. La source d'air expérimentale est de l'air comprimé, présentant un encombrement compact adapté à la plupart des environnements de laboratoire. Il est conçu pour étudier les caractéristiques dynamiques du flux d’air subsonique et supersonique à l’intérieur d’une tuyère, ainsi que les caractéristiques aérodynamiques de modèles bidimensionnels dans différentes conditions d’écoulement.
Partager:
Added to cart successfully
Fonctions expérimentales
1.Mesurer et étudier la répartition de la pression à l'intérieur d'une buse Laval dans des conditions d'écoulement subsonique et supersonique.
2. Comparez les valeurs théoriques de distribution de pression avec les résultats expérimentaux.
3. Lorsque le flux d'air atteint des conditions supersoniques dans la soufflerie, comparez le rapport de contraction de la buse théorique et mesuré (nécessite un système d'acquisition de pression à 32 canaux).
4. Mesurer et étudier l'influence de différents angles de modèle sur la pression aérodynamique dans des conditions d'écoulement subsonique et supersonique bidimensionnelles.
5.Mesurer et étudier le coefficient de portance du modèle de test sous écoulement supersonique.
6. Observez et étudiez le processus de formation et les principes des ondes de choc et des ondes d'expansion dans un flux supersonique (nécessite un système schlieren en option).
Attributs du produit
|
Modèle de produit |
F380 |
Nom du produit |
Soufflerie supersonique intermittente |
|
Principaux matériaux |
Tôle d'acier galvanisée, acier inoxydable, Alliage d'aluminium 6061 |
Dimensions |
3030 × 805 × 2000 mm |
|
Poids du produit |
240kg |
Environnement opérationnel |
Température ambiante, Humidité relative ≤ 85% |
|
Alimentation d'entrée |
Monophasé à trois fils, 220 V ±5 %, 50 Hz/60 Hz |
||
|
Modules requis |
Aucun |
Modules optionnels |
Système Schlieren |
