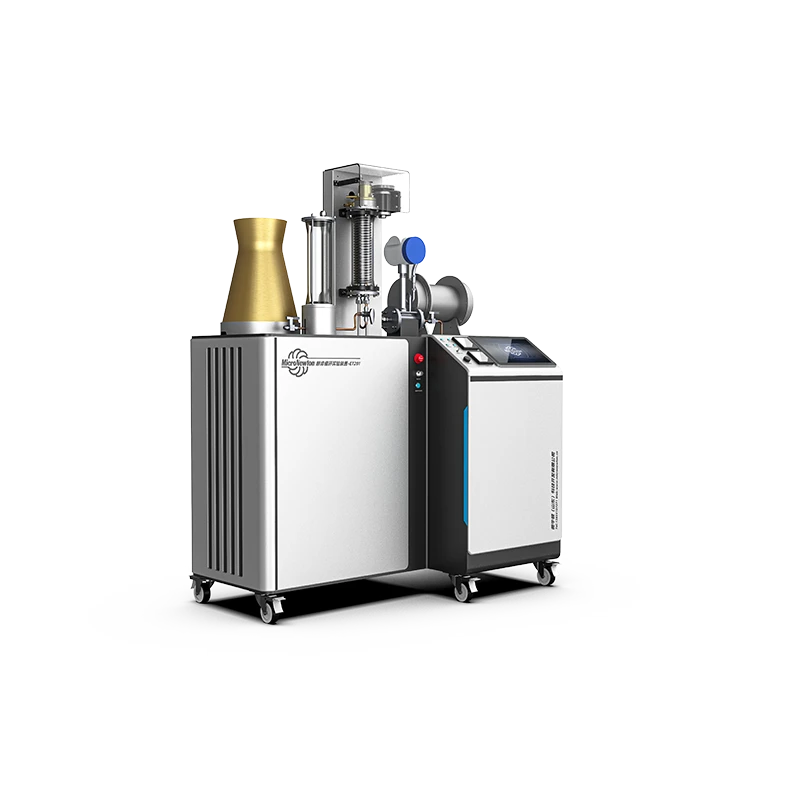

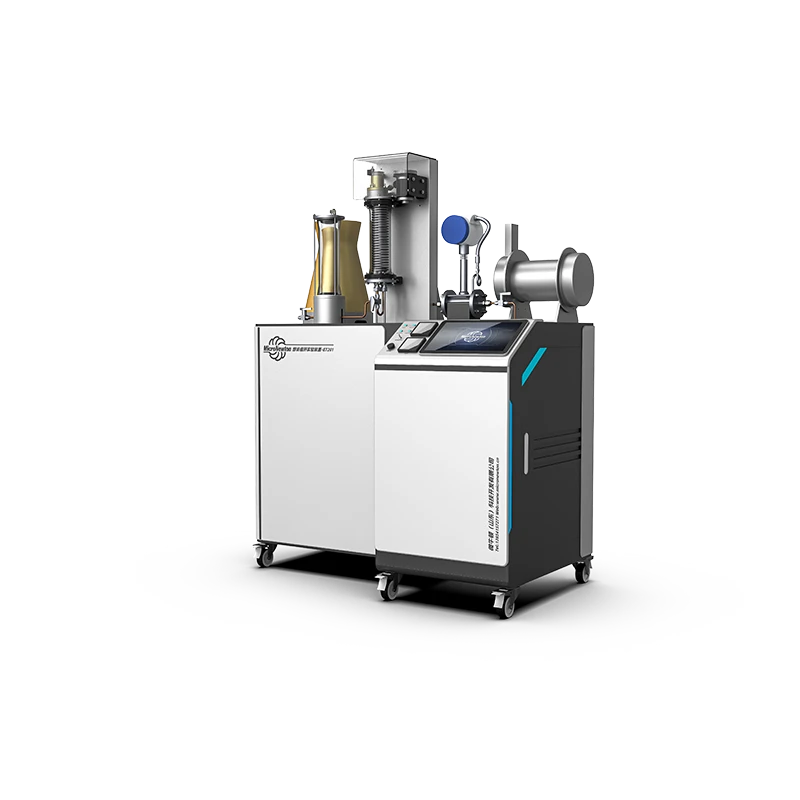

Appareil expérimental à cycle ET201-Rankine

Appareil expérimental à cycle ET201-Rankine

Ce produit est un système de cycle thermodynamique qui convertit l'énergie thermique en travail mécanique/électrique. Il est utilisé pour démontrer le processus de fonctionnement de la production d'électricité par turbine à vapeur et pour étudier les processus thermodynamiques fondamentaux, notamment la compression isentropique, l'ajout de chaleur à pression constante, l'expansion isentropique et la condensation à pression constante, aidant ainsi les utilisateurs à comprendre le principe de fonctionnement du cycle de Rankine.

Le système se compose principalement d'une chaudière à vapeur, d'un turbogénérateur, d'un condenseur, d'un réservoir d'alimentation en eau et d'une pompe à eau. Le module est conçu à partir de produits industriels réels avec miniaturisation. Il prend en charge une configuration flexible en permettant des connexions système uniques ou multiples.

Le module centralisé d'acquisition et de contrôle des données fournit des fonctions de collecte et d'analyse des données. Il mesure les paramètres d'entrée et de sortie de chaque module, notamment la température, la pression et la puissance électrique, et permet le contrôle des conditions de fonctionnement et l'affichage de l'état en temps réel.

Grâce à une conception et un développement innovants, le système garantit un fonctionnement efficace, stable et sûr tout en offrant une bonne évolutivité et maintenabilité. Le système de données est ouvert et prend en charge la personnalisation des utilisateurs, permettant une expansion multidisciplinaire.

L'unité d'affichage affiche les schémas de fonctionnement du système, les courbes dynamiques et la surveillance en temps réel de tous les points de mesure, y compris la température, la pression, la pression de condensation, le débit, la tension de fonctionnement, le courant et la puissance.

Renseignez-vous maintenant Prochains produits Ajouter à la liste

Attributs du produit

Modèle de produit	ET201	Nom du produit	Appareil expérimental du cycle de Rankine
Principaux matériaux	Plaque d'acier galvanisée, acier inoxydable 304	Dimensions	1350 × 750 × 1660 mm
Poids du produit	180 kg	Environnement opérationnel	Température ambiante, R. humidité relative ≤ 85% ; Laboratoire équipé de systèmes d'alimentation en eau et de drainage
Alimentation d'entrée	Monophasé à trois fils, 220 V ±5 %, 50 Hz/60 Hz 110 V ±5 %, 50 Hz/60 Hz
Modules requis	Générateur de vapeur électromagnétique	Modules optionnels	Aucun
