ET202-Module expérimental de distribution de pression de buse

ET202-Module expérimental de distribution de pression de buse

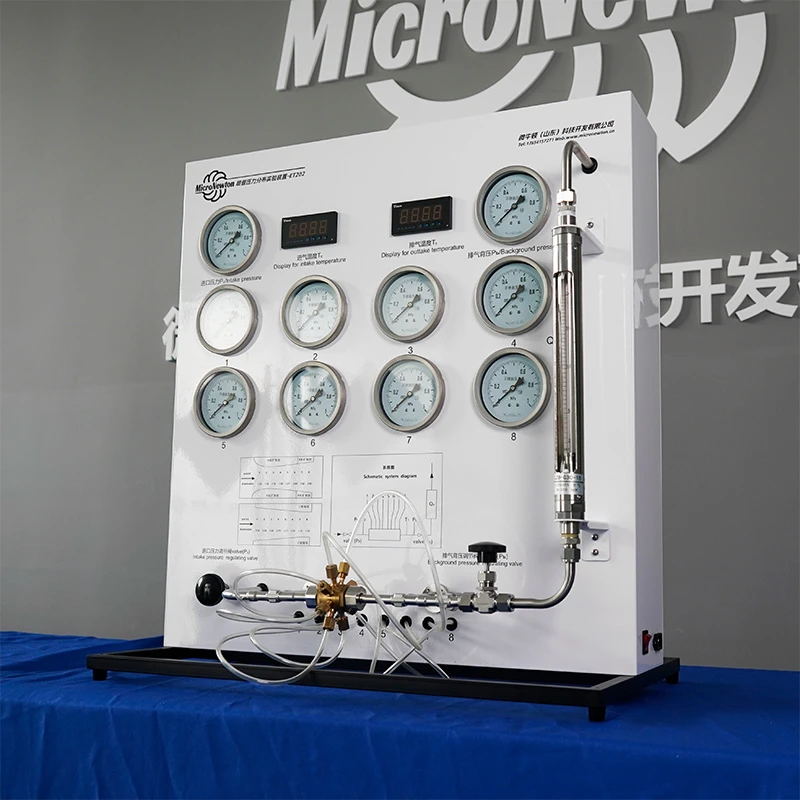

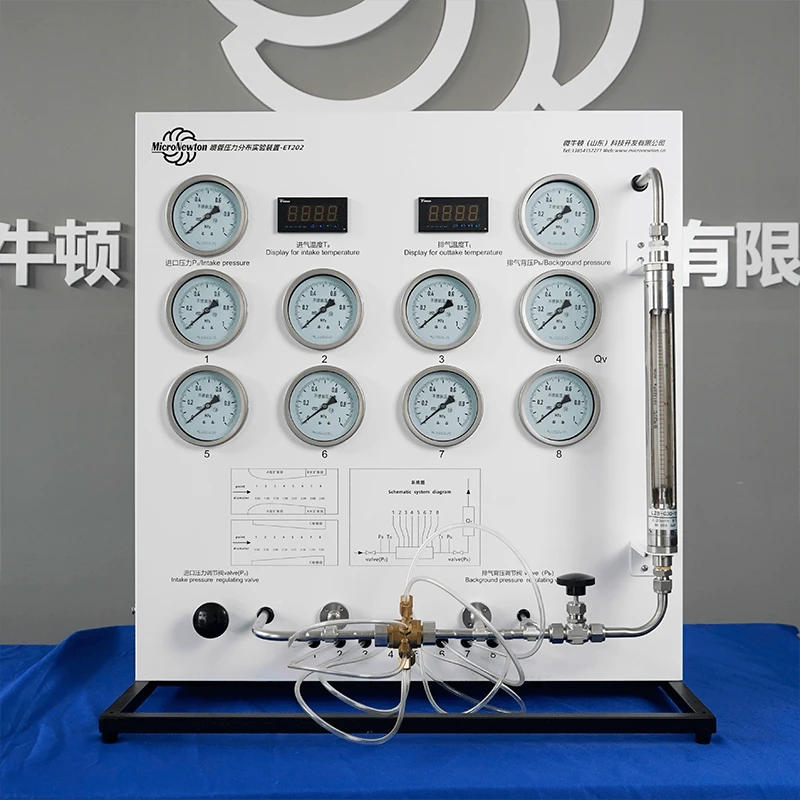

Ce produit est conçu pour l'analyse théorique et la recherche expérimentale liée aux calculs de débit de gaz et de buses en ingénierie thermodynamique et aérodynamique.

Le système se compose d’une source de gaz, d’une section de test, d’une unité de mesure de pression et d’un ensemble vanne de régulation. En coordonnant la pompe à air et les vannes, l'appareil peut mesurer les courbes de distribution de pression des buses convergentes et des buses convergentes-divergentes (buses Laval). La pression d'entrée et la contre-pression de la buse peuvent toutes deux être ajustées.

Trois buses interchangeables sont fournies pour étudier la relation entre les rapports de pression et de vitesse dans différentes configurations de buses, dont une buse à profil convergent et deux buses Laval avec différentes longueurs de section d'expansion. Le système est compact, sûr et adapté aux expériences en laboratoire indépendant.

Renseignez-vous maintenant Prochains produits Ajouter à la liste

Fonctions expérimentales

1. Démontrez le phénomène d’étouffement de la buse.

2. Étudiez les phénomènes d'écoulement tels que la surexpansion et la sous-expansion lorsque des ondes de choc se produisent dans la buse.

3. Étudiez la relation entre la pression d'entrée et la vitesse d'écoulement à l'intérieur de la buse.

4. Étudiez la relation entre la contre-pression ambiante et la vitesse du débit interne.

5. Analyser l'influence de la pression d'entrée et de la contre-pression sur la vitesse d'écoulement de la buse.

6. Étudiez la répartition de la pression à l'intérieur de trois types de buses sous différents rapports de pression d'entrée à sortie.

7. Prend en charge des conceptions et des expériences de buses étendues supplémentaires.

Attributs du produit

Modèle de produit	ET202	Nom du produit	Module expérimental de distribution de pression de buse
Principaux matériaux	Plaque d'Acier Galvanisée, Laiton H80, Acier inoxydable 304	Dimensions	750 × 450 × 810 mm
Poids du produit		Environnement opérationnel	Température ambiante, Humidité relative ≤ 85%
Alimentation d'entrée	Monophasé à trois fils, 220 V ±5 %, 50 Hz/60 Hz 110 V ±5 %, 50 Hz/60 Hz
Modules requis	Compresseur d'air, 3 buses	Modules optionnels	Aucun
