Le dispositif expérimental de test de poussée horizontale à trois arcs articulés MST03 est un module expérimental conçu spécifiquement pour l'enseignement de la mécanique des structures.
Partager:
Added to cart successfully
Présentation du produit

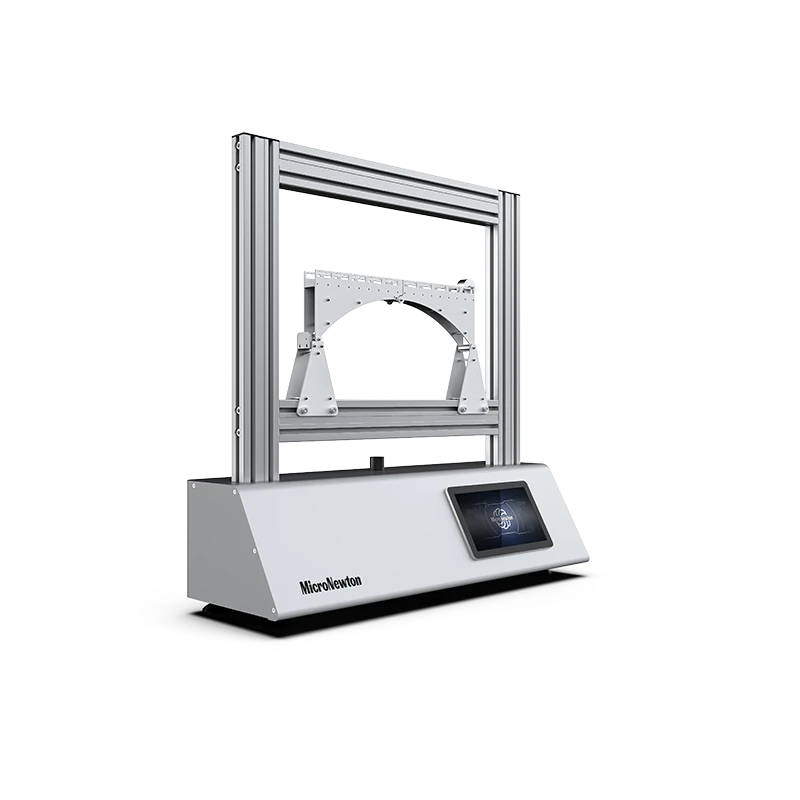

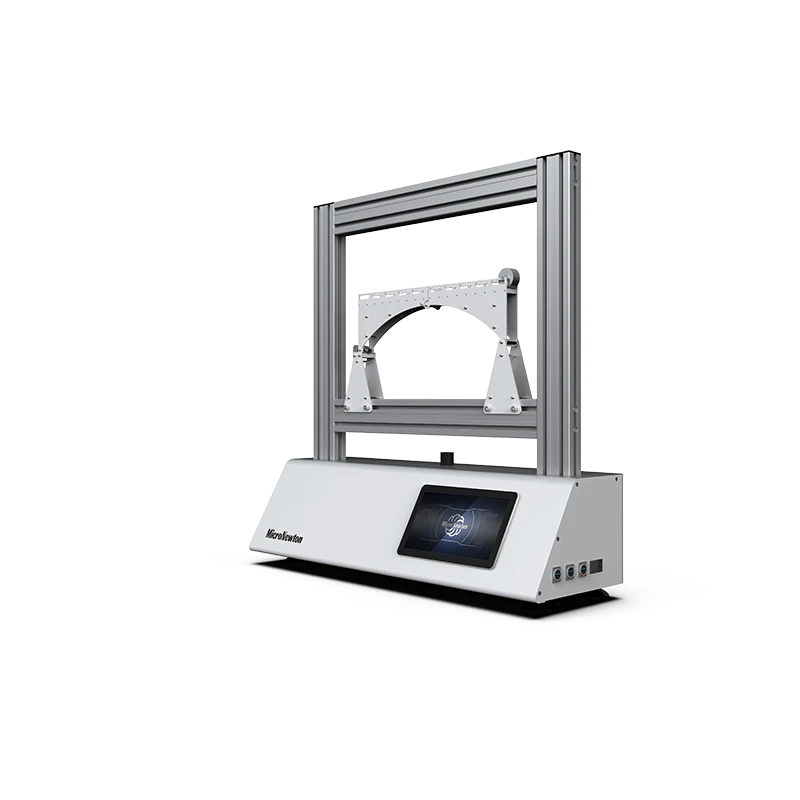

Le dispositif expérimental de test de poussée horizontale à trois arcs articulés MST03 est un module expérimental conçu spécifiquement pour l'enseignement de la mécanique des structures. Ce dispositif est optimisé et conçu en fonction des exigences d'application du génie civil et du génie mécanique, composé de deux supports et d'une structure en arc de pont symétrique reliée par un axe à broches. Il peut simuler avec précision l'état de contrainte d'un arc à trois charnières sous des charges verticales (concentrées ou uniformément réparties), mesurer et afficher la poussée horizontale générée par la structure en temps réel et vérifier intuitivement la différence de contrainte entre la structure en arc et la poutre correspondante simplement soutenue. C'est un outil pédagogique idéal pour comprendre les caractéristiques mécaniques des structures de poussée.
Fonctionnalité expérimentale
1
Test de poussée horizontale : mesurez la force de réaction du support horizontal générée par les trois arcs articulés sous charge et vérifiez la loi théorique selon laquelle la poussée est inversement proportionnelle à la hauteur de l'arc.
2
Analyse de la charge mobile : le poids est déplacé et chargé à différentes positions sur l'arc, et la courbe de la force de réaction horizontale changeant avec la position de la charge est testée et dessinée pour analyser la loi de répartition des forces internes dans la section.
3
Simulation de charge uniformément répartie : des tiges de charge uniformément réparties de différentes longueurs (tiges longues/tiges courtes) peuvent simuler les forces uniformément réparties dans des conditions de travail réelles telles que les ponts, mesurer et comparer la poussée mesurée et les valeurs de poussée théoriques.
4
Enseignement visuel : unité d'affichage à écran tactile intégrée, présentation en temps réel des données expérimentales et des courbes dynamiques, prenant en charge une comparaison intuitive entre les valeurs de calcul théoriques et les données mesurées, aidant à la compréhension du noyau des concepts tels que des lignes d'axe d'arc raisonnables
Attributs du produit
|
Modèle de produit |
MST03 |
Nom du produit |
Trois charnière cambre horizontal poussée essai expérimentalappareil |
|
Principaux matériaux |
Aluminium alliage, inoxydable acier |
Caractéristiques |
≤1000×400×1000 |
|
Poids du produit |
≤30kg |
Environnement opérationnel |
Chambre température, relatif humidité ≤ 85% |
|
Alimentation d'entrée |
Célibataire phase trois fil, 220V ± 5%, 50 Hz/60 Hz | ||
|
Modules requis |
Aucun |
Modules optionnels |
Aucun |
