Présentation du produit

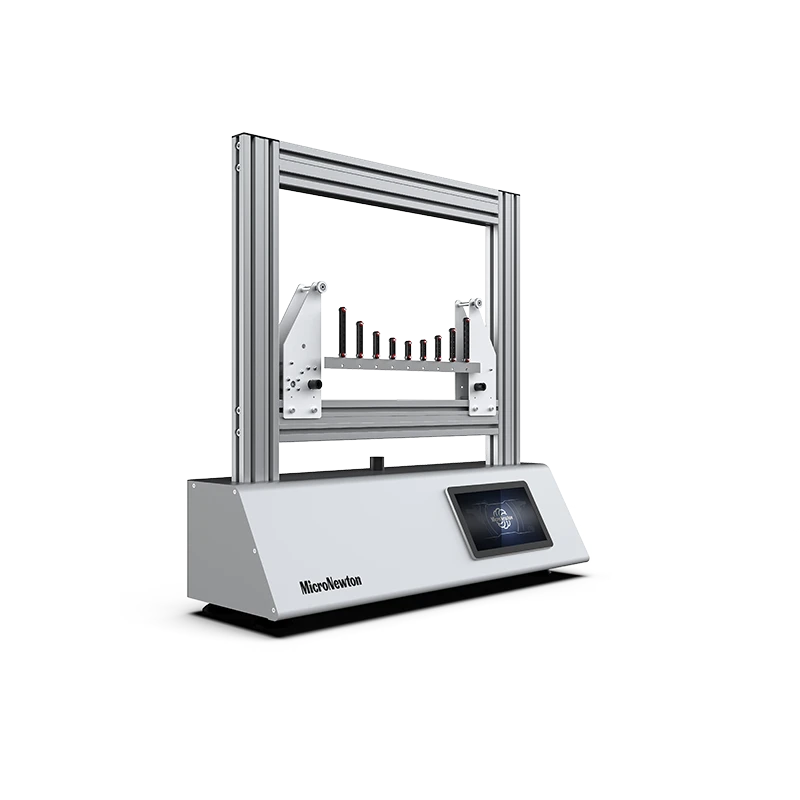

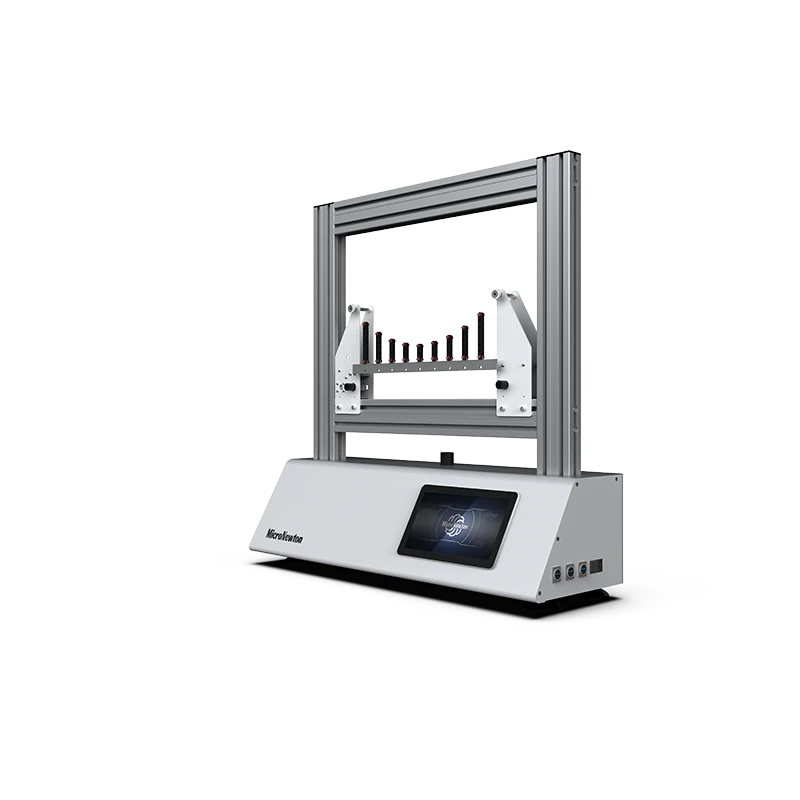

Le dispositif expérimental de test de force de câble de structure de suspension MST19 est une plate-forme expérimentale spécialisée dans l'enseignement et la recherche en mécanique des structures et en ingénierie des ponts, conçu spécifiquement pour enseignement le mécanisme de force et câble forcer technologie de mesure des structures de câbles flexibles. Cet appareil peut mesurer avec précision les changements de force de câble des structures de suspension sous des charges verticales en simulant une structure de suspension réelle systèmes et afficher visuellement le processus de coordination de la déformation des structures flexibles. L'objectif de l'expérience est d'explorer l'influence de différentes tailles de charge, positions d'application et charger genres sur les forces du câble, vérifier le complexe non linéaire fonctionnel relation entre les forces des câbles et les points d'application des charges, aident les étudiants et les chercheurs à comprendre en profondeur les caractéristiques de contrainte et les mécanismes de déformation des structures de suspension, et fournissent des informations théoriques base et pratique soutien pour câble forcer surveillance et contrôle de ponts et grande portée spatialstructures.

Fonctionnalité expérimentale

Appliquez des charges concentrées de différentes tailles ou emplacements aux structures de suspension avec les mêmes paramètres géométriques et enregistrez la courbe de variation de la force du câble avec la taille et l'emplacement de la charge. Grâce à une analyse comparative, vérifier la relation non linéaire entre la charge et la force du câble des structures de suspension sous des charges concentrées

Appliquer des charges uniformément réparties de différentes tailles et positions aux structures de suspension avec les mêmes paramètres géométriques, et enregistrer la courbe de variation de la force du câble avec la taille de la charge et la position d'application.

Analyse comparative de la force concentrée du câble de charge et de la force du câble de charge uniformément répartie

4. Étudier systématiquement l'influence des paramètres géométriques sur la mesure de la force des câbles en ajustant l'espacement entre les supports, en modifiant l'affaissement initial ou en remplaçant les câbles présentant des caractéristiques de section transversale différentes. Un modèle de relation quantitative entre les paramètres géométriques et la réponse à la force du câble peut être établi, tout en vérifiant les facteurs de correction des paramètres géométriques. paramètres dans les formules théoriques pour le calcul de la force du câble

Attributs du produit

Modèle de produit	MST19	Nom du produit	Expérimental appareil pour tester la force des câbles de suspension constructions
Principaux matériaux	Aluminium alliage, inoxydable acier	Caractéristiques	≤1000×400×1000mm
Poids du produit	≤30kg	Environnement opérationnel	Chambre température, relatif humidité ≤ 85%
Alimentation d'entrée	Célibataire phase trois fil, 220V ± 5%, 50 Hz/60 Hz
Modules requis	Aucun	Modules optionnels	Aucun
