Présentation du produit

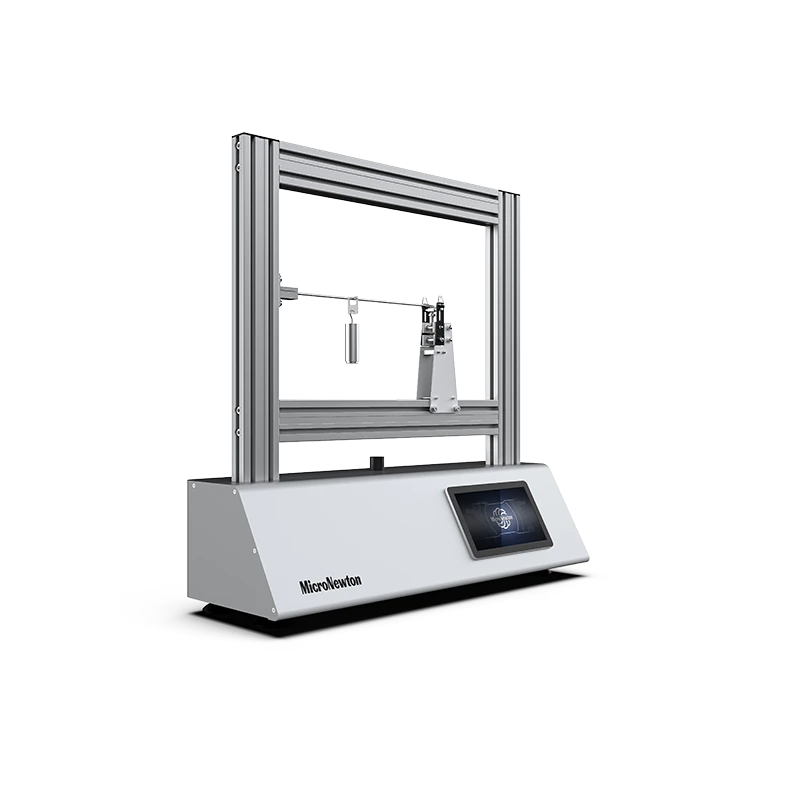

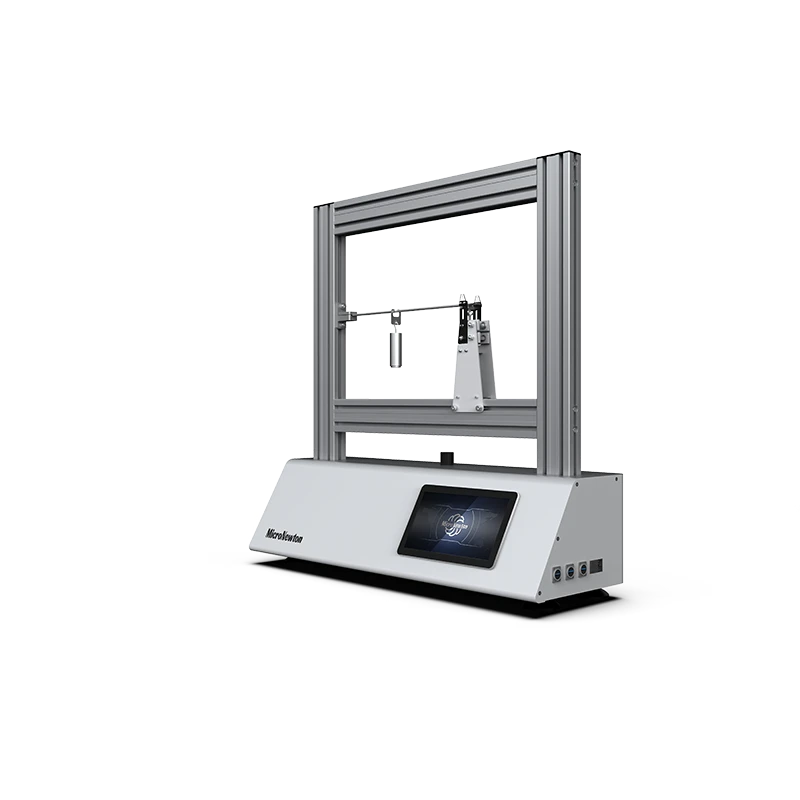

Test expérimental de force interne d'extrémité de poutre à travée unique MST13, statiquement indéterminée l'appareil est un équipement de base utilisé en structurel mécanique expériences à étude les caractéristiques de contrainte des poutres continues ou des poutres fixes aux deux extrémités (travée unique multiple statiquement indéterminée).

Le principal caractéristique de cet appareil est la capacité directement mesurer la flexion moment et la force de cisaillement générée au niveau du support (extrémité de la tige) de la poutre sous charge, vérifiant ainsi les résultats de calcul de la méthode de force, de la méthode de déplacement et de la méthode de répartition du moment de flexion. Il s'agit d'un outil pédagogique clé pour comprendre la redistribution des forces internes dans des structures statiquement indéterminées et les effets de l'établissement/rotation des supports.

Fonctionnalité expérimentale

Mesure directe du moment de flexion à l’extrémité de la tige : c’est la caractéristique la plus unique de l’appareil. Convertissez le « moment de flexion » difficile à mesurer en « force » mesurable, de manière à lire directement la valeur numérique du moment de flexion d'extrémité fixe ou du moment de flexion du support de poutre continue.

Mesurer la force de cisaillement d'extrémité du poteau et la force de réaction du support

Vérifiez la solution de la théorie hyperstatique : ①Méthode de force : vérifier le calcul de la force de contrainte excessive (moment de flexion du roulement). Méthode de déplacement/méthode de distribution du moment de flexion : en mesurant l'angle de rotation du nœud (jauge à cadran en option) et le moment de flexion d'extrémité de la tige, la précision du coefficient de rigidité, du coefficient de distribution et du coefficient de transmission est vérifiée.

Dessinez des lignes d'influence de force interne : déplacez les charges, tracez des lignes d'influence de moment de flexion de support et des lignes d'influence de force de réaction de support, et déterminez la position de charge la plus défavorable.

Simulez le déplacement et la rotation du support : créez artificiellement un tassement du support (déplacement vertical) ou une rotation du support, mesurez les forces internes supplémentaires ainsi générées et vérifiez la sensibilité des structures statiquement indéterminées à la déformation des fondations.

Attributs du produit

Modèle de produit	MST13	Nom du produit	Dispositif expérimental pour tester interne forces à la fin d'une seule travée statiquement indéterminée faisceau
Principaux matériaux	Aluminium alliage, inoxydable acier	Caractéristiques	≤1000×400×1000mm
Poids du produit	≤30kg	Environnement opérationnel	Chambre température, relatif humidité ≤ 85%
Alimentation d'entrée	Célibataire phase trois fil, 220V ± 5%, 50 Hz/60 Hz
Modules requis	Aucun	Modules optionnels	Aucun
