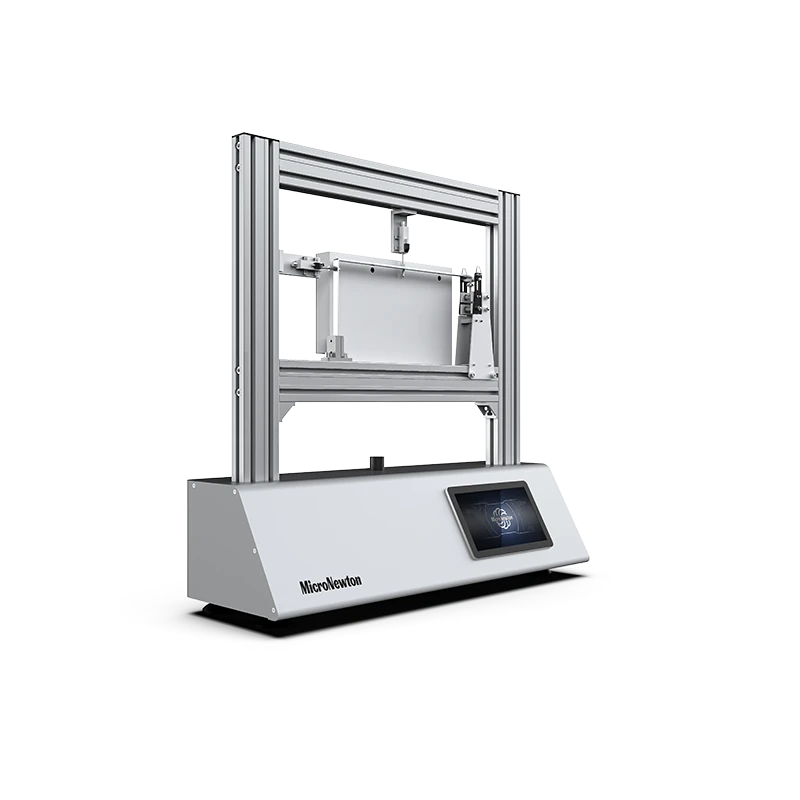

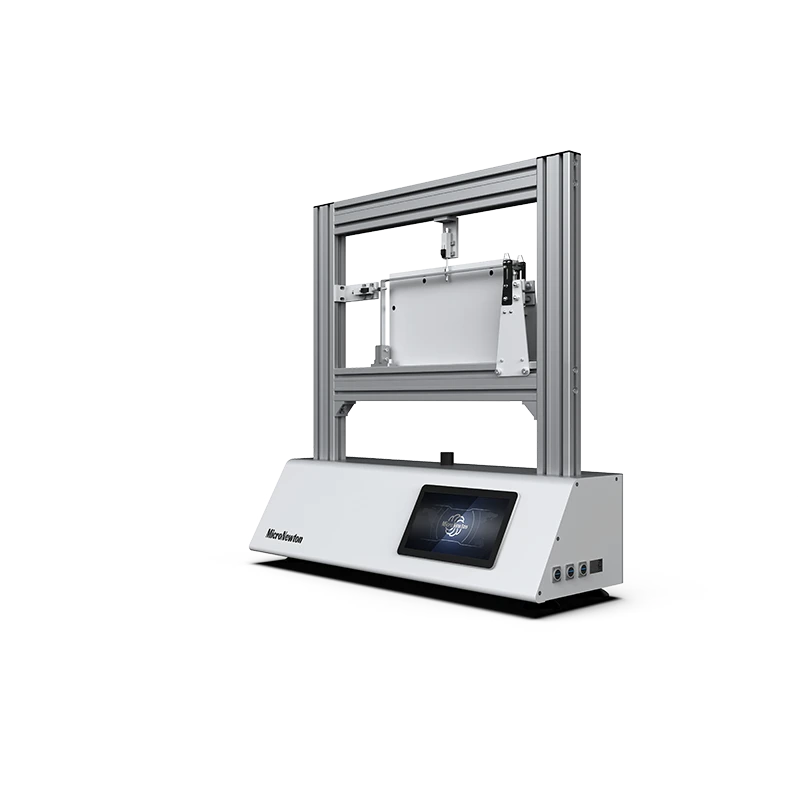

Essais de force de contrainte et de déplacement du cadre rigide ultrastatique MST07 Le dispositif expérimental est un module expérimental spécialement développé pour l'enseignement de la mécanique des structures. Cet appareil est conçu sur la base des exigences d'application du génie civil et du génie mécanique, et se compose d'une plaque de fixation d'échantillon, d'un module de mesure de force interne à cadre rigide en porte-à-faux et d'un capteur de force tactile. Il peut simuler avec précision l'état de contrainte d'un cadre rigide en porte-à-faux statiquement indéterminé et mesurer le déplacement horizontal/vertical, la force de réaction du support et les forces internes de la structure sous charge en temps réel grâce à des capteurs de déplacement et des jauges de contrainte de haute précision. Le système prend en charge une comparaison intuitive entre les données mesurées et les calculs théoriques. en utilisant forcer méthodes, fabrication il un idéal enseignement outil pour étudier le caractéristiques destatiquement indéterminé constructions et vérification le basique principes de forcer méthodes.

Fonctionnalité expérimentale

Un cadre rigide en porte-à-faux hyperstatique peut être construit pour démontrer visuellement le système de base et les inconnues fondamentales de la méthode de force en supprimant les contraintes excédentaires.

Mesure de la force de réaction du support et du moment de flexion : utilisation de l'extrémité B pour lire directement la force de contrainte excessive, combinée avec le bras de force pour calculer le moment de flexion du support de charnière fixe et vérifier l'équation d'équilibre statique

Analyse des forces internes des éléments : à l'aide de jauges de contrainte fixées aux éléments, la déformation de flexion et la déformation de compression en traction sont collectées séparément, et le moment de flexion et la force axiale de la section sont calculés à l'aide de formules pour vérifier le principe de la méthode de section.

Surveillance du déplacement de la déformation : des capteurs de déplacement doubles intégrés mesurent respectivement le déplacement horizontal de la structure et la déflexion verticale du point médian de la traverse pour analyser la loi de déformation de la structure sous des charges concentrées.

Attributs du produit

Modèle de produit	MST07	Nom du produit	Dispositif expérimental pour tester la force de contrainte et le déplacement de manière statique indéterminé rigide cadre
Principaux matériaux	Inoxydable acier, aluminium alliage	Caractéristiques	≤1000×400×1000mm
Poids du produit	≤30kg	Environnement opérationnel	Chambre température, relatif humidité ≤ 85%
Alimentation d'entrée	Sanglais phase trois fil, 220V ± 5%, 50 Hz/60 Hz
Modules requis	Aucun	Modules optionnels	Aucun
