Présentation du produit

Le dispositif expérimental de test de force de contrainte à deux arcs charnières MST08 est un module expérimental conçu spécifiquement pour l'enseignement de la mécanique des structures. Ce dispositif est optimisé et conçu en fonction des exigences d'application du génie civil et du génie mécanique, composé de deux supports et d'une structure en arc de pont symétrique reliées rigidement. Il peut simuler avec précision l'état de contrainte de deux arcs articulés sous des charges verticales (concentrées ou uniformément réparties), mesurer et afficher la poussée horizontale et la réaction d'appui générées par la structure en temps réel, et vérifier intuitivement la différence de stress entre les structure en arc et le poutre correspondante simplement appuyée. C'est un outil pédagogique idéal pour comprendre les caractéristiques mécaniques des systèmes statiques.indéterminé poussée structures.

Fonctionnalité expérimentale

Test de poussée horizontale : vérifier la relation entre la poussée et la hauteur de l'arc, la portée et la rigidité du matériau dans les structures statiquement indéterminées, et comparer les différences de contraintes entre les structures d'arc statiquement indéterminées et statiquement indéterminées.

Analyse de la charge mobile : en utilisant des poids pour déplacer et charger à différentes positions sur l'arc, la courbe de la force de réaction horizontale changeant avec la position de la charge est testée et tracée. La loi de répartition des efforts internes (moment fléchissant, effort axial) dans la section est analysée selon la méthode du principe de force

Simulation de charge uniformément répartie : équipé de tiges de charge uniformément réparties de différentes longueurs (tiges longues/tiges courtes), il peut simuler les forces uniformément réparties dans des conditions de travail réelles telles que les ponts, mesurer et comparer les valeurs de calcul théoriques de la méthode de poussée et de force mesurée.

Vérification des caractéristiques hyperstatiques : unité d'enseignement visuel intégrée, présentation en temps réel des données expérimentales et des courbes dynamiques, prenant en charge la comparaison intuitive entre les valeurs de calcul théoriques et les données mesurées, aidant à comprendre le système de base de la méthode de force et le concept de résolution des forces inconnues en excès

Attributs du produit

Modèle de produit	MST08	Nom du produit	Dispositif expérimental pour tester le contrainte forcer de deux articulé des arcs
Principaux matériaux	Aluminium alliage, inoxydable acier	Caractéristiques	≤1000×400×1000mm
Poids du produit	≤30kg	Environnement opérationnel	Chambre température, relatif humidité ≤ 85%
Alimentation d'entrée	Célibataire phase trois fil, 220V ± 5%, 50 Hz/60 Hz
Modules requis	Aucun	Modules optionnels	Aucun

Études de cas

Créer une formation pratique sur le transfert de chaleur à l'école polytechnique du Nord-Ouest Université

Développement d'un enseignement pratique sur la réfrigération à l'Université Jiao Tong de Shanghai

Développer une formation pratique en mécanique des fluides à l'université de Moutai

Avancement de l'enseignement pratique de la mécanique des fluides à l'université de Tsinghua

Formation pratique sur les énergies renouvelables et le stockage d'énergie à l'Université du Sud-Est

Créer une formation pratique sur le transfert de chaleur à l'école polytechnique du Nord-Ouest Université

Équipement de laboratoire de transfert de chaleur livré à l'Université polytechnique du Nord-Ouest pour les laboratoires de conduction, de convection, de rayonnement et de conductivité thermique.

Développement d'un enseignement pratique sur la réfrigération à l'Université Jiao Tong de Shanghai

L'Université Jiao Tong de Shanghai reçoit une unité de test de cycle de réfrigération à compression de vapeur pour un enseignement pratique de la thermodynamique et de la réfrigération d'ingénierie. Ce banc expérimental permet aux étudiants d'étudier le coefficient de performance du cycle, les phénomènes d'évaporation-condensation et les diagrammes pression-enthalpie. Adaptée aux étudiants en génie énergétique, thermique et mécanique, l'unité relie les principes théoriques de la réfrigération à la mesure du système réel, à l'analyse des données et à la pratique exploratoire en laboratoire.

Développer une formation pratique en mécanique des fluides à l'université de Moutai

Cet article présente la nouvelle suite d'équipements de laboratoire de mécanique des fluides pour l'université de Moutai. La configuration du laboratoire comprend un appareil Osborne Reynolds, un appareil à friction fluide, un banc hydraulique numérique, une unité de cavitation Venturi, un dispositif d'étalonnage du débitmètre, une démonstration du champ d'écoulement et un appareil vortex. Ces systèmes expérimentaux permettent aux étudiants en génie mécanique, civil, hydraulique et énergétique de réaliser des tests pratiques couvrant l'écoulement des canalisations, le frottement des fluides, la perte de charge, la cavitation, la mesure du débit et les phénomènes de vortex. En combinant les connaissances théoriques avec l'observation, la mesure, le calcul et l'analyse de données du monde réel, le laboratoire renforce les capacités pratiques d'ingénierie des étudiants et crée un environnement d'enseignement pratique complet pour les cours de mécanique des fluides.

Avancement de l'enseignement pratique de la mécanique des fluides à l'université de Tsinghua

L'université de Tsinghua a reçu la plate-forme d'essai de petit tunnel d'eau H501 pour l'enseignement pratique en laboratoire de la mécanique des fluides. Cette configuration expérimentale à faible turbulence permet la visualisation des écoulements, les tests de couche limite, l'analyse de cavitation ainsi que la mesure de la traînée et de la portance des fluides. Compatible avec une suite complète d'instruments pédagogiques en mécanique des fluides, la plate-forme s'adresse aux étudiants en génie mécanique, aérospatial, civil et maritime, faisant le lien entre la théorie de la mécanique des fluides et les travaux de mesure et de recherche en laboratoire réels.

Formation pratique sur les énergies renouvelables et le stockage d'énergie à l'Université du Sud-Est

L'Université du Sud-Est a déployé une plate-forme pédagogique de démonstration de micro-charges éoliennes et solaires. Ce système pratique intègre le photovoltaïque, l’éolienne, le stockage par batterie, le stockage thermique et une pompe à chaleur triple source. Il permet aux étudiants des nouvelles spécialisations liées à l'énergie de mener des expériences sur la production, la conversion, le stockage et la gestion de l'énergie au niveau du système afin de développer des capacités d'ingénierie complètes.

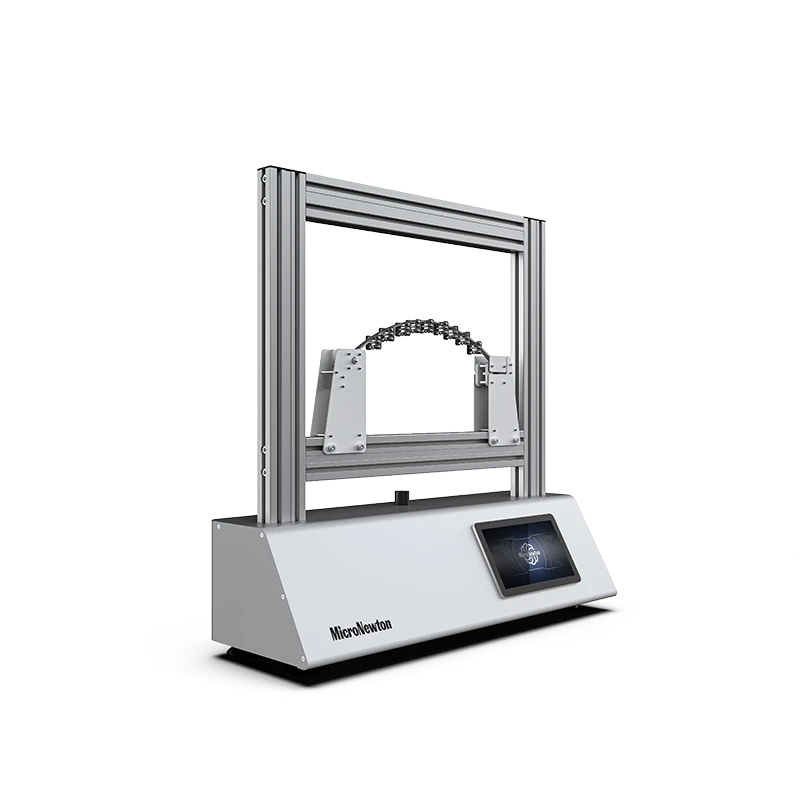

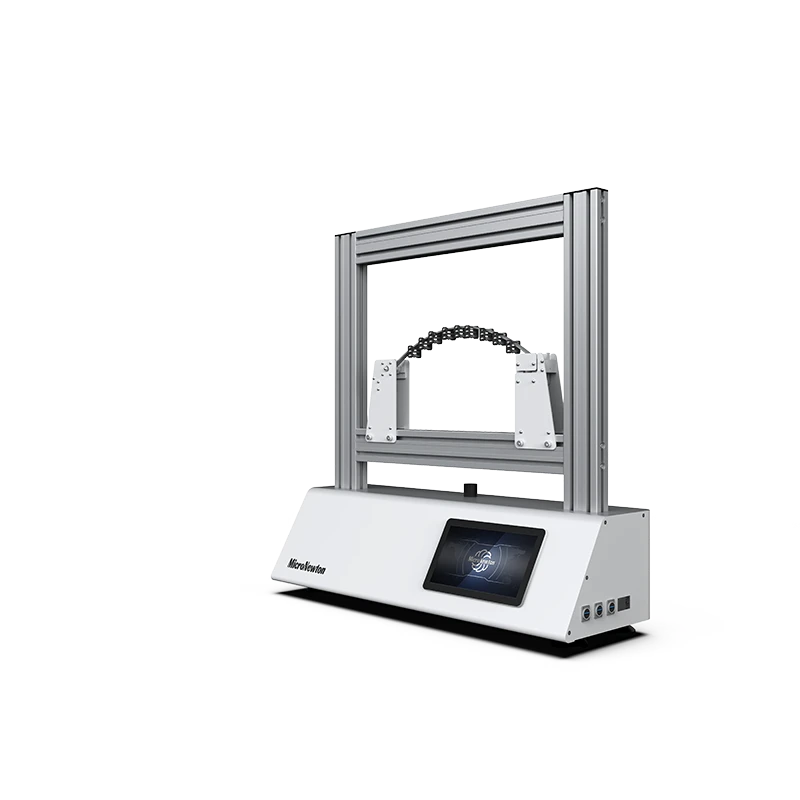

MST08-Dispositif expérimental pour tester la force de contrainte de deux arcs articulés
