Présentation du produit

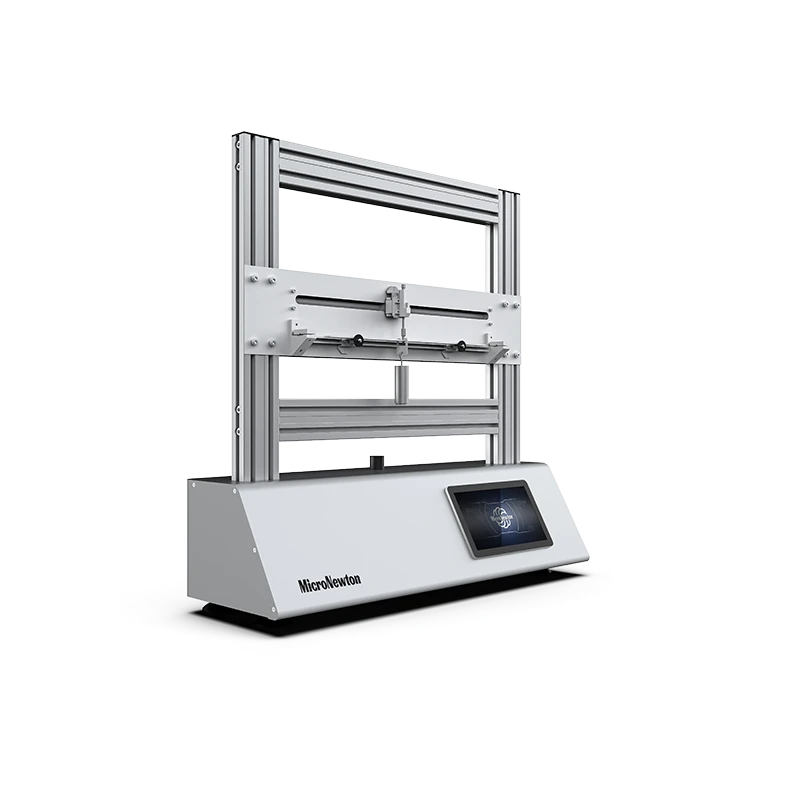

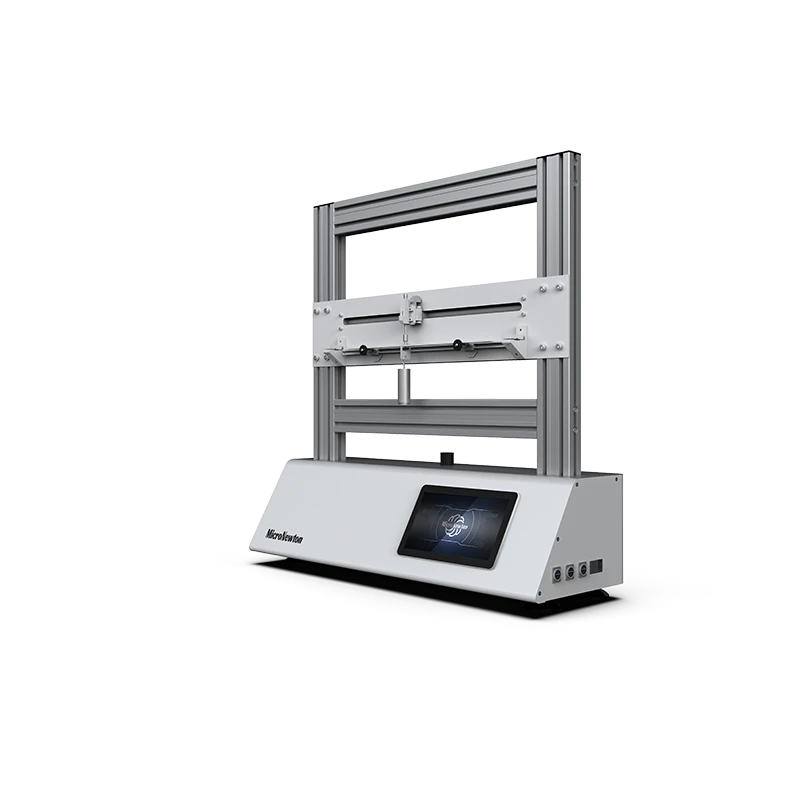

Le dispositif expérimental de test de déformation et de flexion de poutre statique à travée unique MST05 est un module expérimental conçu spécifiquement pour l'enseignement de la mécanique des structures. Ce dispositif intègre les exigences d'application du génie civil et du génie mécanique, composé d'une plaque arrière, d'un indicateur numérique coulissant, d'un support en forme de lame et d'un support de base. cadre. Il permet la construction rapide de trois formes structurelles typiques : les poutres simplement appuyées, les poutres en porte-à-faux et les poutres en porte-à-faux, équipées d'éprouvettes de poutre en aluminium, cuivre, et acier matériels. Le système mesures déviation à travers un numérique de haute précision micromètre, affichant visuellement le effets de différentes charges, portées et matériaux sur la déformation en flexion des poutres. C'est une plateforme idéale pour la vérification théorique de la déflexion du faisceau et l'enseignement de la méthode de superposition.

Fonctionnalité expérimentale

Simulation de structure de poutre multiforme : en ajustant la position et la méthode de fixation du siège de support, trois types de structures de poutres statiques à travée unique, à savoir la poutre simplement supportée, la poutre en porte-à-faux et la poutre en porte-à-faux, peuvent être assemblées de manière flexible pour répondre aux exigences d'essais mécaniques de différentes conditions aux limites.

Test de comparaison des performances des matériaux : fournir des éprouvettes de poutre avec trois modules d'Young différents d'aluminium, de cuivre et d'acier pour prendre en charge la comparaison des différences de déflexion entre différents matériaux sous la même charge et vérifier l'influence des propriétés des matériaux sur la rigidité structurelle

Mesure précise de la déformation en flexion : à l'aide d'un micromètre numérique pouvant glisser le long de la plaque arrière, mesurez avec précision la déflexion statique (déplacement) et l'angle de rotation de la poutre sous charge concentrée et visualisez la loi de déformation de la structure.

Vérification du principe de la méthode de superposition : prend en charge les expériences de chargement multipoint et de chargement progressif. En comparant les données mesurées avec les valeurs théoriques calculées, le principe de la méthode de superposition pour calculer la déformation en flexion et l'équation différentielle approximative de la courbe de déflexion sont vérifiés intuitivement.

Attributs du produit

Modèle de produit	MST05	Nom du produit	Expérimental appareil pour essai flexion déformationde célibataire portée statique faisceau
Principaux matériaux	Aluminium alliage, inoxydable acier	Caractéristiques	≤1000×400×1000mm
Poids du produit	≤30kg	Environnement opérationnel	Chambre température, relatif humidité ≤ 85%
Alimentation d'entrée	Célibataire phase trois fil, 220V ± 5%, 50 Hz/60 Hz
Modules requis	Aucun	Modules optionnels	Aucun
