Présentation du produit

Le dispositif expérimental de test de déformation de structure en porte-à-faux et de test de force interne de variation de température MST12 est un équipement spécialisé utilisé dans les expériences de mécanique des structures pour étudier l'influence des effets de la température sur des facteurs statiquement indéterminés. structures.

Température changements dans statiquement indéterminé constructions seulement cause déformation et ne génèrent pas de forces internes ; Cependant, dans les structures statiquement indéterminées, des contraintes excessives limitent la libre expansion ou la rotation de la structure, ce qui entraîne des contraintes propres importantes et des forces internes supplémentaires provoquées par les changements de température. Cet appareil simule le champ de température et mesure les forces internes (contraintes) et les déplacements de structures statiquement et statiquement indéterminées sous les changements de température grâce à des mesures de capteurs ; Souche et déplacement essai de membres ou constructions sous différenttempérature différences.

Fonctionnalité expérimentale

La différence essentielle dans la démonstration des effets de la température : ①État statique : ajustez la structure à une poutre en porte-à-faux statique, appliquez des changements de température, mesurez sa déformation libre (allongement, flexion) et vérifiez qu'aucune force interne n'est générée. État ultra statique : ajoutez des contraintes supplémentaires (telles que la fixation de l'extrémité libre ou l'ajout d'un support élastique), appliquez le même changement de température, mesurez la force de réaction de contrainte générée et le moment de flexion interne, et vérifiez la génération des forces internes.

Mesurer la force interne de la température (auto-contrainte) : ①Mesurez quantitativement la force de réaction du support et la force interne transversale provoquée par le gradient de température (différence de température interne et externe) ou un changement de température uniforme. ②Vérifiez les termes libres dans l'équation de la méthode de force

Mesure de la courbe de déformation thermique : Enregistrez la courbe de déflexion de la poutre sous température et comparez-la avec la forme de déformation théoriquement calculée

Limites de la vérification du principe de superposition : permettre aux étudiants de comprendre les similitudes et les différences entre les charges thermiques et les charges mécaniques dans l'analyse de structures statiquement indéterminées

Attributs du produit

Modèle de produit	MST12	Nom du produit	Dispositif expérimental pour mesurer la déformation structurelle et forces internes sous température charger
Principaux matériaux	Inoxydable acier, laiton	Caractéristiques	1200×1200×500mm
Poids du produit	≤30kg	Environnement opérationnel	Chambre température, relatif humidité ≤ 85%
Alimentation d'entrée	Célibataire phase trois fil, 220V ± 5%, 50 Hz/60 Hz
Modules requis	Aucun	Modules optionnels	Aucun

Études de cas

Créer une formation pratique sur le transfert de chaleur à l'école polytechnique du Nord-Ouest Université

Développement d'un enseignement pratique sur la réfrigération à l'Université Jiao Tong de Shanghai

Développer une formation pratique en mécanique des fluides à l'université de Moutai

Avancement de l'enseignement pratique de la mécanique des fluides à l'université de Tsinghua

Formation pratique sur les énergies renouvelables et le stockage d'énergie à l'Université du Sud-Est

Créer une formation pratique sur le transfert de chaleur à l'école polytechnique du Nord-Ouest Université

Équipement de laboratoire de transfert de chaleur livré à l'Université polytechnique du Nord-Ouest pour les laboratoires de conduction, de convection, de rayonnement et de conductivité thermique.

Développement d'un enseignement pratique sur la réfrigération à l'Université Jiao Tong de Shanghai

L'Université Jiao Tong de Shanghai reçoit une unité de test de cycle de réfrigération à compression de vapeur pour un enseignement pratique de la thermodynamique et de la réfrigération d'ingénierie. Ce banc expérimental permet aux étudiants d'étudier le coefficient de performance du cycle, les phénomènes d'évaporation-condensation et les diagrammes pression-enthalpie. Adaptée aux étudiants en génie énergétique, thermique et mécanique, l'unité relie les principes théoriques de la réfrigération à la mesure du système réel, à l'analyse des données et à la pratique exploratoire en laboratoire.

Développer une formation pratique en mécanique des fluides à l'université de Moutai

Cet article présente la nouvelle suite d'équipements de laboratoire de mécanique des fluides pour l'université de Moutai. La configuration du laboratoire comprend un appareil Osborne Reynolds, un appareil à friction fluide, un banc hydraulique numérique, une unité de cavitation Venturi, un dispositif d'étalonnage du débitmètre, une démonstration du champ d'écoulement et un appareil vortex. Ces systèmes expérimentaux permettent aux étudiants en génie mécanique, civil, hydraulique et énergétique de réaliser des tests pratiques couvrant l'écoulement des canalisations, le frottement des fluides, la perte de charge, la cavitation, la mesure du débit et les phénomènes de vortex. En combinant les connaissances théoriques avec l'observation, la mesure, le calcul et l'analyse de données du monde réel, le laboratoire renforce les capacités pratiques d'ingénierie des étudiants et crée un environnement d'enseignement pratique complet pour les cours de mécanique des fluides.

Avancement de l'enseignement pratique de la mécanique des fluides à l'université de Tsinghua

L'université de Tsinghua a reçu la plate-forme d'essai de petit tunnel d'eau H501 pour l'enseignement pratique en laboratoire de la mécanique des fluides. Cette configuration expérimentale à faible turbulence permet la visualisation des écoulements, les tests de couche limite, l'analyse de cavitation ainsi que la mesure de la traînée et de la portance des fluides. Compatible avec une suite complète d'instruments pédagogiques en mécanique des fluides, la plate-forme s'adresse aux étudiants en génie mécanique, aérospatial, civil et maritime, faisant le lien entre la théorie de la mécanique des fluides et les travaux de mesure et de recherche en laboratoire réels.

Formation pratique sur les énergies renouvelables et le stockage d'énergie à l'Université du Sud-Est

L'Université du Sud-Est a déployé une plate-forme pédagogique de démonstration de micro-charges éoliennes et solaires. Ce système pratique intègre le photovoltaïque, l’éolienne, le stockage par batterie, le stockage thermique et une pompe à chaleur triple source. Il permet aux étudiants des nouvelles spécialisations liées à l'énergie de mener des expériences sur la production, la conversion, le stockage et la gestion de l'énergie au niveau du système afin de développer des capacités d'ingénierie complètes.

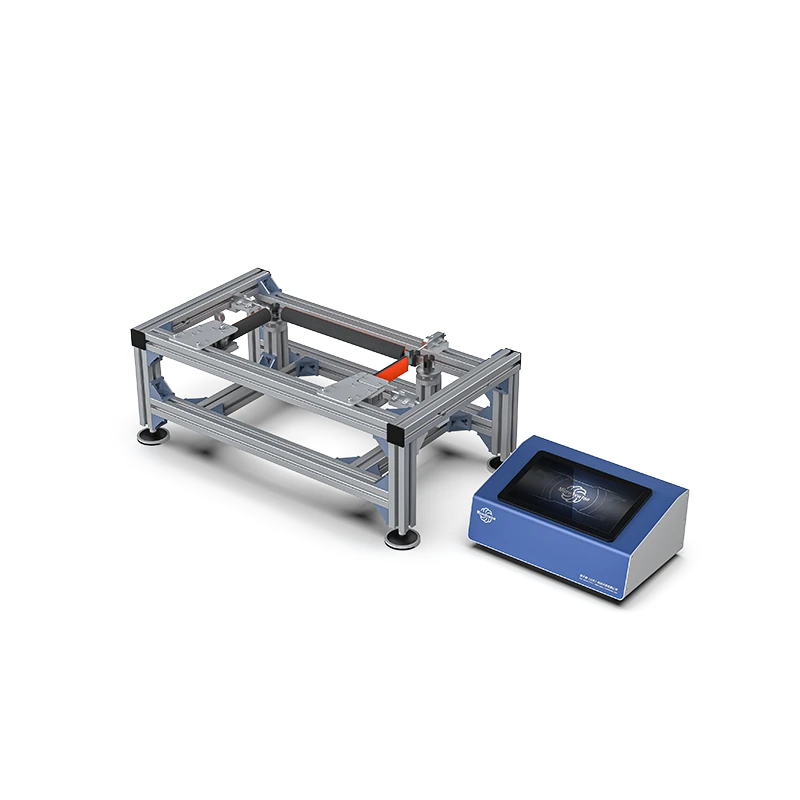

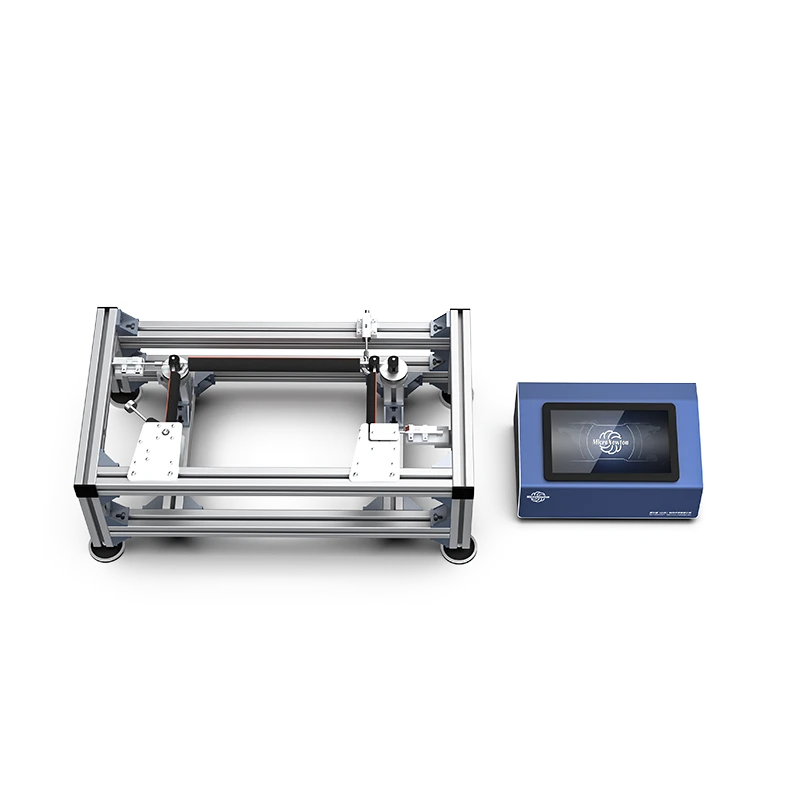

MST12-Dispositif expérimental pour la déformation structurelle et les forces internes sous charge thermique
