Présentation du produit

Le dispositif expérimental de test de force interne et de déformation des fermes planes ultra statiques MST11 est un équipement expérimental spécialement conçu pour l'enseignement de la mécanique des structures. Cet appareil est principalement utilisé pour mesurer la réponse mécanique clé des fermes planes statiquement indéterminées sous des charges verticales, y compris la répartition des forces internes de chaque élément et la déformation de déplacement globale de la ferme. Grâce à des expériences, les étudiants peuvent systématiquement comparer et vérifier les force interne mesurée données avec les valeurs théoriques calculées à l'aide de la méthode de la force, comprenant ainsi intuitivement et profondément les principes de base et le processus de calcul de l'utilisation de la méthode de la force pour résoudre des structures statiquement indéterminées. Cela fournit non seulement une base expérimentale solide pour des calculs théoriques abstraits, mais aussi efficacement améliore étudiants' capacité à analyser complexe de constructionproblèmes et résoudre pratique ingénierie problèmes.

Fonctionnalité expérimentale

Appliquez différentes charges et positions aux modèles de fermes avec les mêmes paramètres géométriques, et enregistrez les efforts internes et le déplacement global de chaque élément.

A partir de données expérimentales (force axiale des barres, force de réaction des appuis, déplacement des nœuds), des calculs théoriques sont effectués selon la méthode des forces pour vérifier la cohérence entre les résultats expérimentaux et les valeurs théoriques.

Examiner les idées de calcul de la méthode des nœuds et de la méthode des sections pour les structures en treillis statiquement indéterminées et renforcer la capacité d'application de la méthode de force pour sélectionner des contraintes avantageuses et redondantes afin de simplifier les calculs dans les structures en treillis statiquement indéterminées.

En analysant des erreurs telles que le frottement des nœuds et la non-linéarité des matériaux, nous pouvons comprendre les limites de l'hypothèse de ferme idéale et fournir un support expérimental pour l'apprentissage ultérieur de solutions approximatives (méthode de force, méthode de déplacement) pour des structures statiquement indéterminées telles que des poutres continues et des structures en arc.

Attributs du produit

Modèle de produit	MST11	Nom du produit	Dispositif expérimental pour la force interne et la déformation de fermes statiquement indéterminées
Principaux matériaux	Aluminium alliage, inoxydable acier	Caractéristiques	≤1000×400×1000mm
Poids du produit	≤30kg	Environnement opérationnel	Chambre température, relatif humidité ≤ 85%
Alimentation d'entrée	Célibataire phase trois fil, 220V ± 5%, 50 Hz/60 Hz
Modules requis	Aucun	Modules optionnels	Aucun

Études de cas

Créer une formation pratique sur le transfert de chaleur à l'école polytechnique du Nord-Ouest Université

Développement d'un enseignement pratique sur la réfrigération à l'Université Jiao Tong de Shanghai

Développer une formation pratique en mécanique des fluides à l'université de Moutai

Avancement de l'enseignement pratique de la mécanique des fluides à l'université de Tsinghua

Formation pratique sur les énergies renouvelables et le stockage d'énergie à l'Université du Sud-Est

Créer une formation pratique sur le transfert de chaleur à l'école polytechnique du Nord-Ouest Université

Équipement de laboratoire de transfert de chaleur livré à l'Université polytechnique du Nord-Ouest pour les laboratoires de conduction, de convection, de rayonnement et de conductivité thermique.

Développement d'un enseignement pratique sur la réfrigération à l'Université Jiao Tong de Shanghai

L'Université Jiao Tong de Shanghai reçoit une unité de test de cycle de réfrigération à compression de vapeur pour un enseignement pratique de la thermodynamique et de la réfrigération d'ingénierie. Ce banc expérimental permet aux étudiants d'étudier le coefficient de performance du cycle, les phénomènes d'évaporation-condensation et les diagrammes pression-enthalpie. Adaptée aux étudiants en génie énergétique, thermique et mécanique, l'unité relie les principes théoriques de la réfrigération à la mesure du système réel, à l'analyse des données et à la pratique exploratoire en laboratoire.

Développer une formation pratique en mécanique des fluides à l'université de Moutai

Cet article présente la nouvelle suite d'équipements de laboratoire de mécanique des fluides pour l'université de Moutai. La configuration du laboratoire comprend un appareil Osborne Reynolds, un appareil à friction fluide, un banc hydraulique numérique, une unité de cavitation Venturi, un dispositif d'étalonnage du débitmètre, une démonstration du champ d'écoulement et un appareil vortex. Ces systèmes expérimentaux permettent aux étudiants en génie mécanique, civil, hydraulique et énergétique de réaliser des tests pratiques couvrant l'écoulement des canalisations, le frottement des fluides, la perte de charge, la cavitation, la mesure du débit et les phénomènes de vortex. En combinant les connaissances théoriques avec l'observation, la mesure, le calcul et l'analyse de données du monde réel, le laboratoire renforce les capacités pratiques d'ingénierie des étudiants et crée un environnement d'enseignement pratique complet pour les cours de mécanique des fluides.

Avancement de l'enseignement pratique de la mécanique des fluides à l'université de Tsinghua

L'université de Tsinghua a reçu la plate-forme d'essai de petit tunnel d'eau H501 pour l'enseignement pratique en laboratoire de la mécanique des fluides. Cette configuration expérimentale à faible turbulence permet la visualisation des écoulements, les tests de couche limite, l'analyse de cavitation ainsi que la mesure de la traînée et de la portance des fluides. Compatible avec une suite complète d'instruments pédagogiques en mécanique des fluides, la plate-forme s'adresse aux étudiants en génie mécanique, aérospatial, civil et maritime, faisant le lien entre la théorie de la mécanique des fluides et les travaux de mesure et de recherche en laboratoire réels.

Formation pratique sur les énergies renouvelables et le stockage d'énergie à l'Université du Sud-Est

L'Université du Sud-Est a déployé une plate-forme pédagogique de démonstration de micro-charges éoliennes et solaires. Ce système pratique intègre le photovoltaïque, l’éolienne, le stockage par batterie, le stockage thermique et une pompe à chaleur triple source. Il permet aux étudiants des nouvelles spécialisations liées à l'énergie de mener des expériences sur la production, la conversion, le stockage et la gestion de l'énergie au niveau du système afin de développer des capacités d'ingénierie complètes.

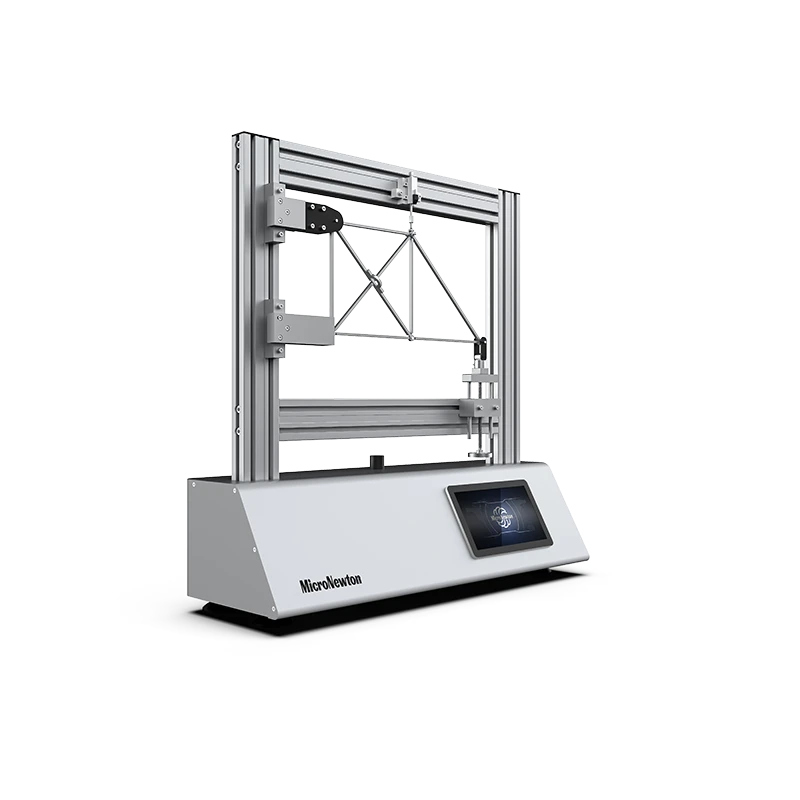

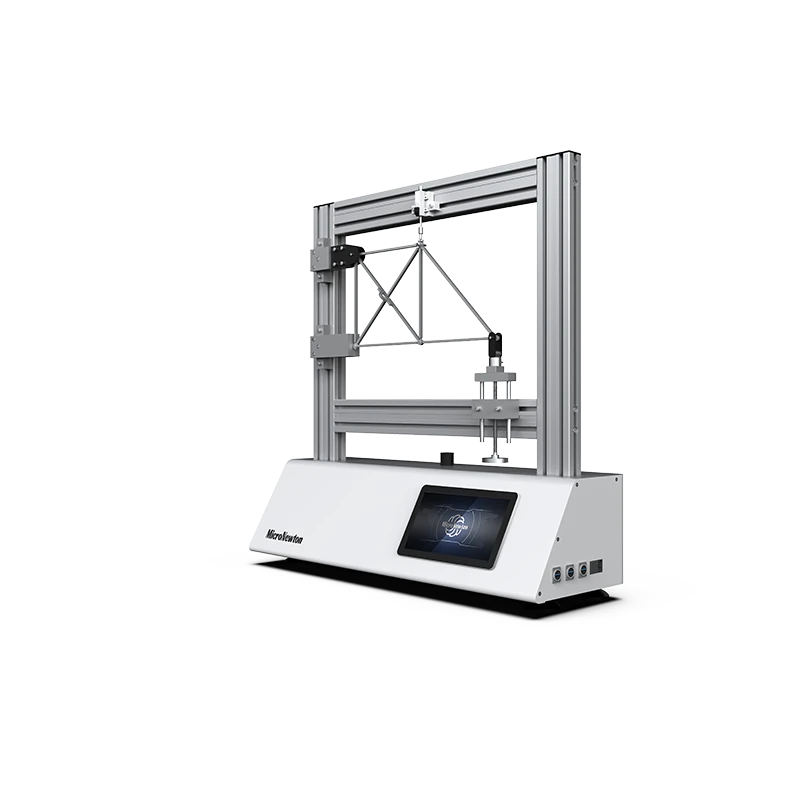

MST11-Dispositif expérimental pour la force interne et la déformation de fermes statiquement indéterminées
