Présentation du produit

Le dispositif expérimental de test de déplacement de nœud de cadre rigide ultra statique et de force interne MST14 est un équipement spécialisé utilisé dans les expériences de mécanique des structures pour étudier les caractéristiques de déformation et la répartition des forces internes des structures de cadre rigide planaire sous charge.

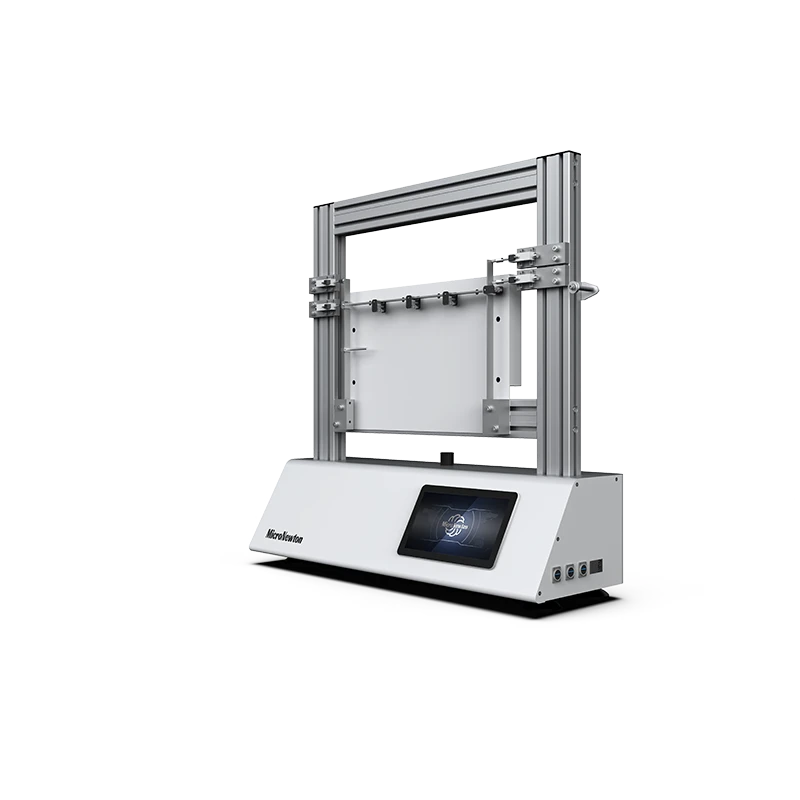

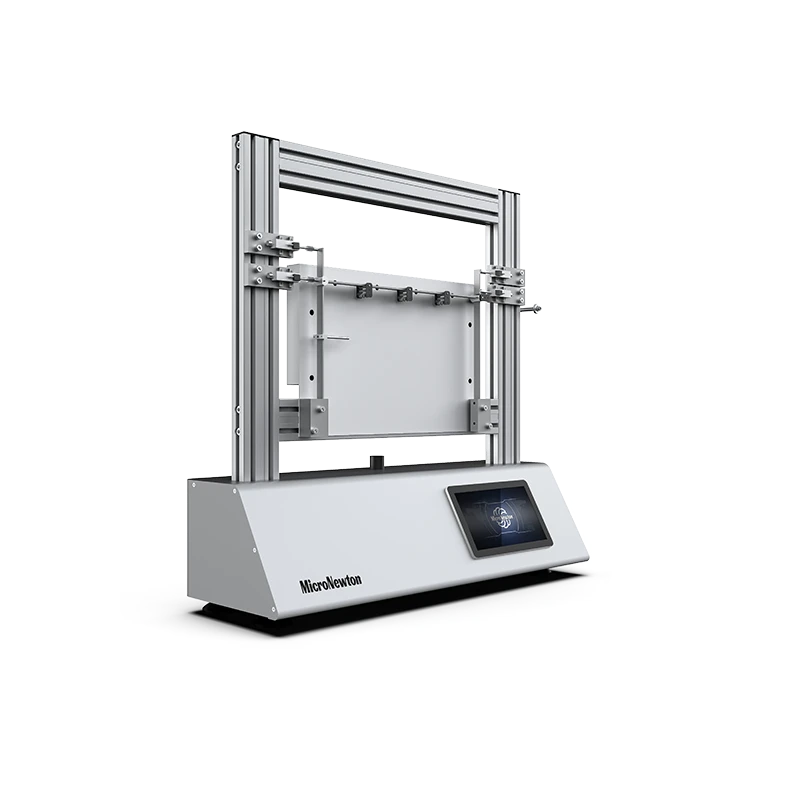

L'appareil se compose de une plaque arrière équipée avec une structure de portail en aluminium, sur dont il y a 8 jauges de contrainte réparties, dont 4 sont réparties uniformément sur la traverse et les 4 autres sont situées sur les deux poutres verticales du portail. Quatre capteurs de déplacement sont utilisés pour mesurer le déplacement latéral et l'angle de rotation du nœud porte. Le dispositif expérimental de test est équipé d'un instrument d'acquisition de déformation statique, et la déformation à chaque position est collectée via l'instrument d'acquisition de déformation statique. Le cœur de cet appareil réside dans la mesure précise de l'angle de rotation et du déplacement horizontal des nœuds frigorifiques, et vérification le calcul résultats de déplacement méthode et couple distribution

méthode.

Fonctionnalité expérimentale

Mesurez le déplacement du nœud rigide : ①Déplacement latéral horizontal : mesurez le déplacement latéral d'un cadre rigide sous des charges horizontales, des charges verticales asymétriques ou des forces de couple. Il s’agit de la caractéristique la plus importante qui distingue les cadres rigides des poutres continues. Coin du nœud : mesurez le coin à l'intersection des poutres et des poteaux. Au nœud rigide, l'angle d'extrémité de la poutre est égal à l'angle d'extrémité du poteau, ce qui est l'une des hypothèses de base de la méthode de déplacement.

Mesurer la force interne à l'extrémité de la tige : ①Mesurez le moment de flexion, la force de cisaillement et la force axiale de la base du poteau, du sommet du poteau et de l'extrémité de la poutre à l'aide de jauges de contrainte ou de capteurs de force. Dessinez le diagramme des moments de flexion, le diagramme des forces de cisaillement et le diagramme axial du cadre rigide.

Vérifiez la méthode typique de l'équation de déplacement : ①Vérifiez la relation entre les inconnues de base (déplacement angulaire du nœud et déplacement linéaire) et les charges externes. Vérifier la signification physique du coefficient de rigidité kij (la force de réaction générée par un déplacement unitaire)

Attributs du produit

Modèle de produit	MST14	Nom du produit	Expérimental appareil pour déformation et force interne essai de statiquement indéterminé rigide cadre
Principaux matériaux	aluminium	Caractéristiques	≤1000×400×1000mm
Poids du produit	≤30kg	Environnement opérationnel	Chambre température, relatif humidité ≤ 85%
Alimentation d'entrée	Célibataire phase trois fil, 220V ± 5%, 50 Hz/60 Hz
Modules requis	Aucun	Modules optionnels	Aucun
