Présentation du produit

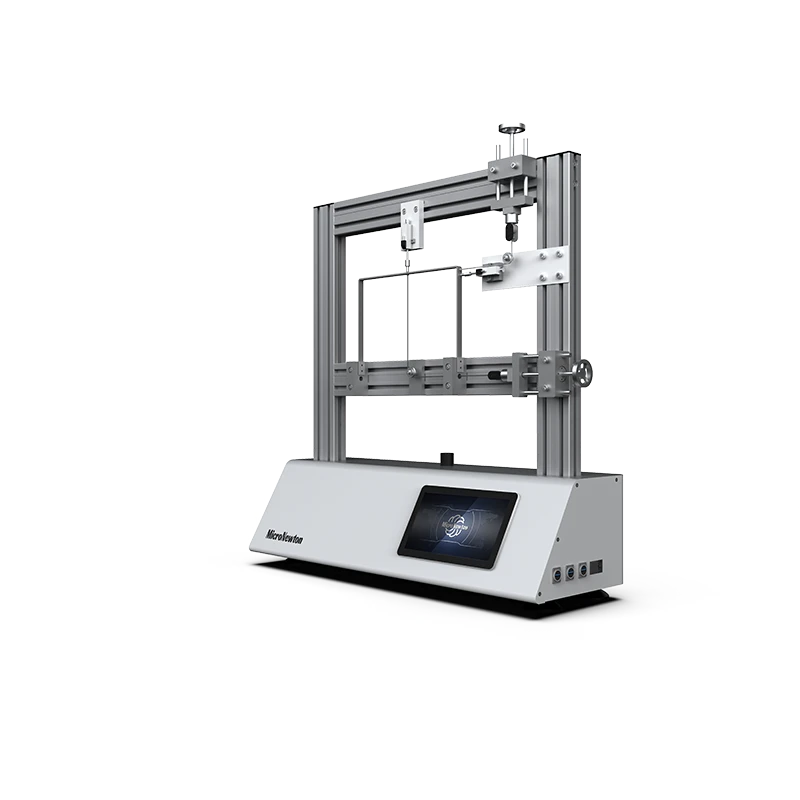

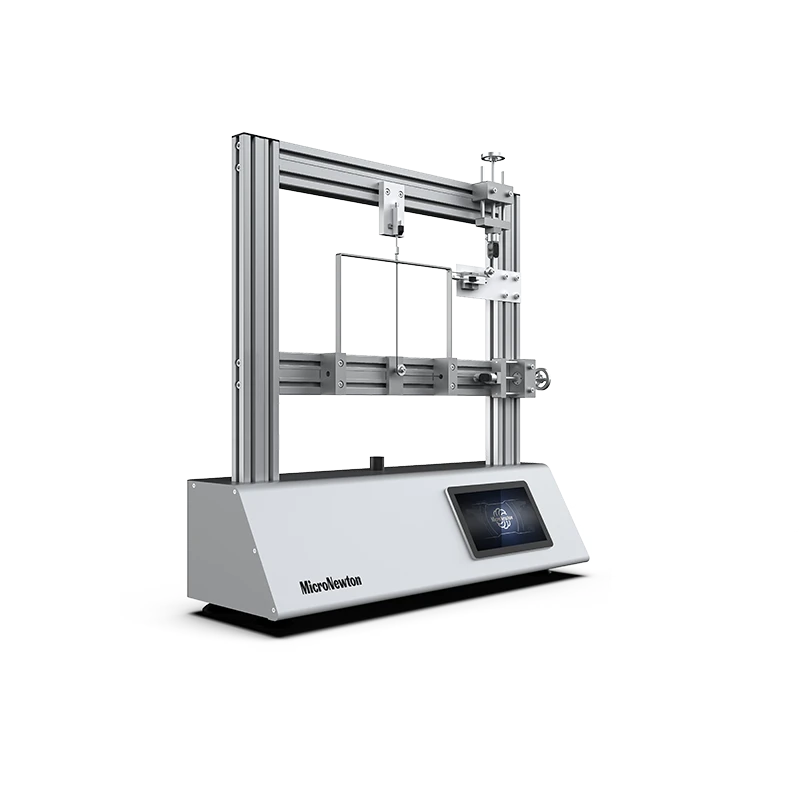

Le dispositif expérimental de test de charge ultime en plastique pour le cadre rigide MST16 est un dispositif utilisé dans les expériences de mécanique des structures et de conception de structures en acier pour tester le comportement non linéaire, la formation du mécanisme de rupture et la capacité portante ultime des structures à cadre rigide planaire sous des charges extrêmes.

Le mode de défaillance des structures à ossature rigide est plus complexe, impliquant une compétition et une transformation du mécanisme de déplacement latéral des poutres, du mécanisme des poutres et du mécanisme de combinaison. Le l'appareil vise à démontrer commentun rigidetransitions de cadred'unélastiqueétat un plastique État, réalise interne forcer redistribution à travers le séquentiel formation deplastique charnières, et finalement s'effondre exigible à devenir un géométriquement variable système.

Fonctionnalité expérimentale

Détermination de la charge plastique ultime d'un cadre rigide : ①Mesurez la courbe P-Δ complète d'un cadre rigide sous des charges verticales, horizontales ou combinées. Déterminer la valeur de charge ultime lorsque la structure perd sa capacité portante stable et vérifier les résultats de calcul du théorème limite supérieure (méthode dynamique) et du théorème limite inférieure (méthode statique)

Observer le processus de formation des mécanismes destructeurs : ①Affichez visuellement la séquence et la position des charnières en plastique. ②Identifier le mode de défaillance final : défaillance par déplacement latéral intercouche (mécanisme de charnière de colonne, dangereux), défaillance d'extrémité de poutre (mécanisme de charnière de poutre, idéal) ou défaillance mixte

Vérifier l'application du principe du travail virtuel en analyse limite : En mesurant la charge ultime et le mode de déplacement correspondant du mécanisme, vérifier l'équation d'équilibre selon laquelle le travail externe est égal à l'énergie dissipée de la charnière plastique interne.

Étudier l'influence du chemin de chargement : comparer les effets de « l'ajout d'une charge verticale d'abord, puis d'une charge horizontale » et du « chargement proportionnel » sur la capacité portante ultime et le mode de défaillance

Attributs du produit

Modèle de produit	MST16	Nom du produit	Expérimental appareil pour le plastique ultime charger essai de rigide cadre
Principaux matériaux	Aluminium alliage, inoxydable acier	Caractéristiques	≤1000×400×1000mm
Poids du produit	≤30kg	Environnement opérationnel	Chambre température, relatif humidité ≤ 85%
Alimentation d'entrée	Célibataire phase trois fil, 220V ± 5%, 50 Hz/60 Hz
Modules requis	Aucun	Modules optionnels	Aucun
