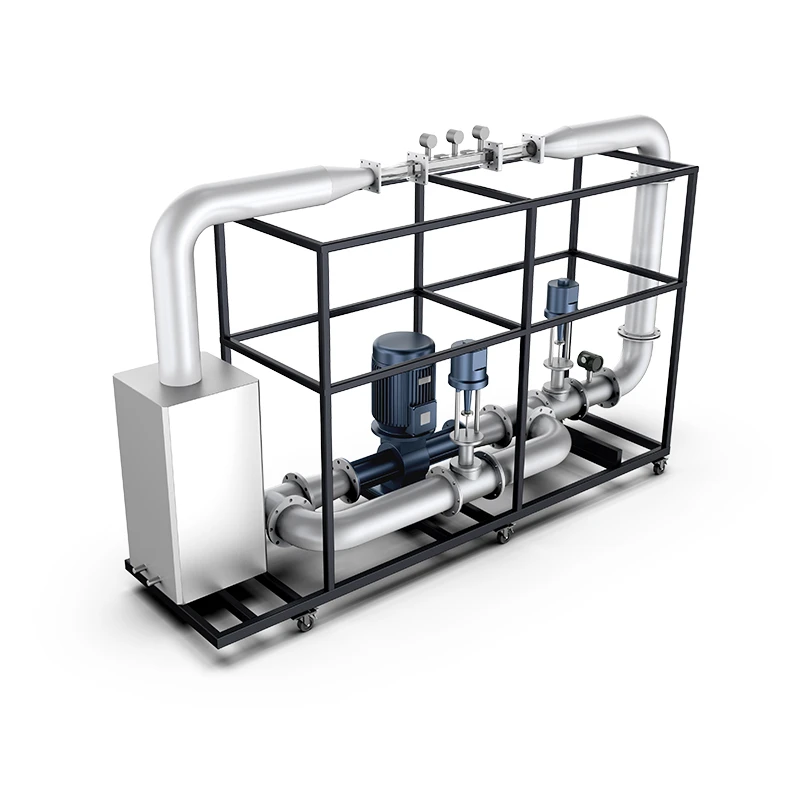

Cet appareil est conçu pour étudier les caractéristiques d'écoulement de différents corps résistants en mécanique des fluides. En utilisant des vannes et un contrôle à fréquence variable, il génère un champ d'écoulement d'essai continu, stable et à faible turbulence. Combiné avec différentes sections et modèles de test, il permet des applications et des tests complets dans les études de couches limites, la mesure de résistance et la bionique.

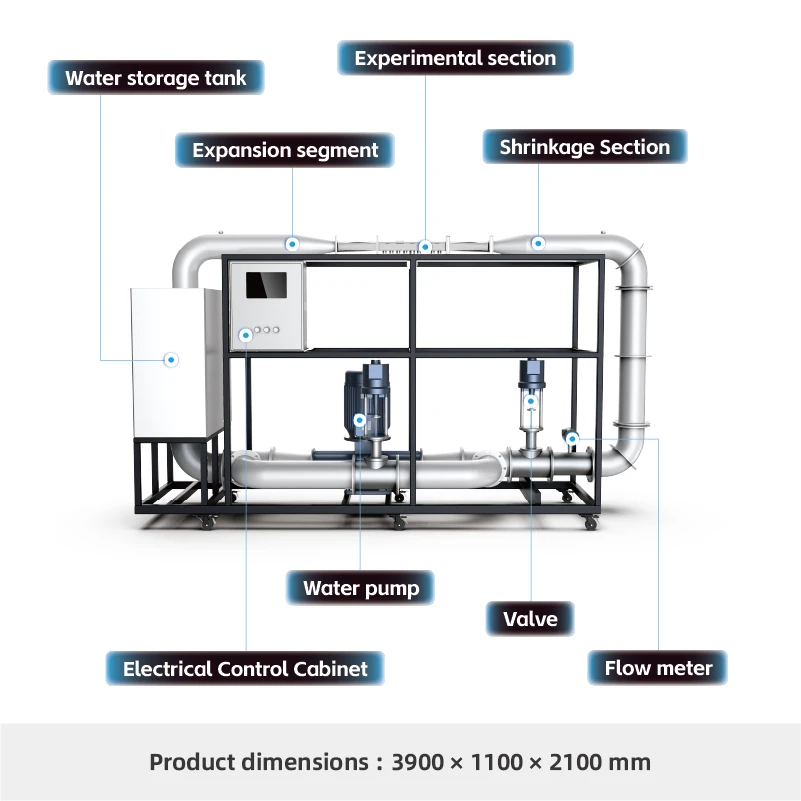

Le système se compose principalement d'une section de contraction, d'une section expérimentale, d'une section de diffusion, d'une pompe à flux axial, d'une section de redressement du flux et d'une section de stabilisation du flux, ainsi que de la section expérimentale et des modèles de test.
Partager:
Added to cart successfully
Fonctions expérimentales
1. Mesurez la résistance de différents spécimens et modèles.
2. Fournir un champ de flux de test continu, stable et à faible turbulence.
3. Activer la visualisation du flux, permettant l'observation des couches limites, de la séparation des flux, des structures vortex et d'autres phénomènes d'écoulement pour la vérification de la qualité du champ d'écoulement et la recherche fondamentale sur les flux.
4. Effectuer l'étalonnage de la vitesse d'écoulement, la résistance des tuyaux et les mesures du coefficient de résistance local, fournissant une plate-forme d'étalonnage pour l'enseignement de la mécanique des fluides et les expériences de base.
Attributs du produit
|
Modèle de produit |
H501 |
Nom du produit |
Petite plate-forme d'essai de tunnel d'eau |
|
Principaux matériaux |
Acier inoxydable 304 |
Dimensions |
3900×1100×2100mm |
|
Poids du produit |
800 kg |
Environnement opérationnel |
Température ambiante, humidité relative ≤ 85 % |
|
Alimentation d'entrée |
Monophasé à trois fils, 220 V ±5 %, 50 Hz/60 Hz 110 V ±5 %, 50 Hz/60 Hz |
||
|
Modules requis |
Aucun |
Modules optionnels |
Aucun |
