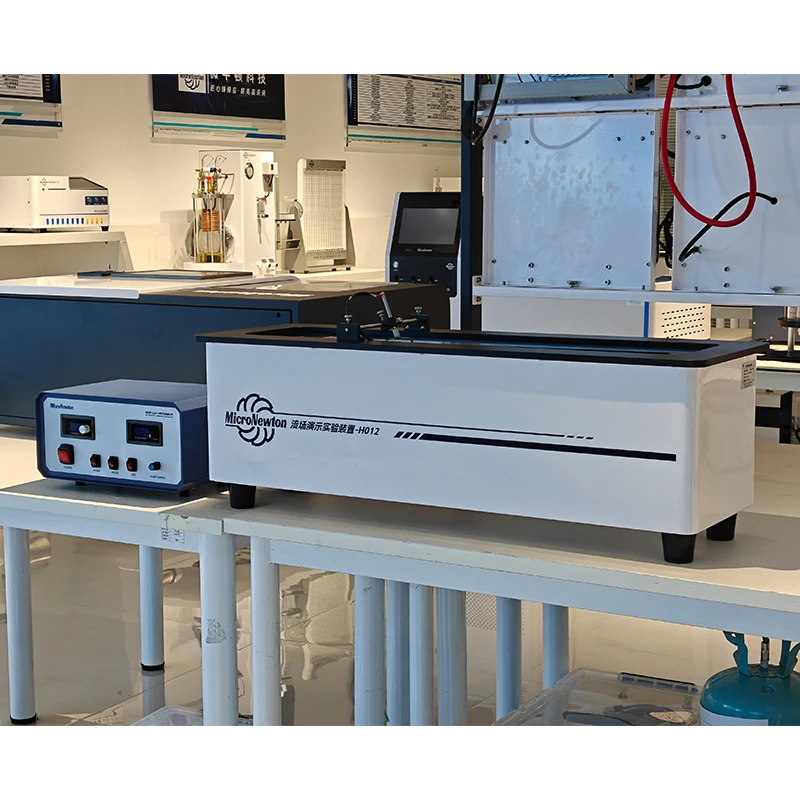

Ce produit est un dispositif expérimental pédagogique utilisé pour démontrer les champs d'écoulement. Selon le principe de similarité, de nombreux processus d'écoulement qui se produisent dans l'air peuvent également être démontrés par des expériences menées dans l'eau.
La structure principale de cet appareil est un petit canal d’eau à circulation automatique. Il peut être utilisé non seulement pour démontrer les processus d'écoulement laminaire et turbulent de modèles correspondants dans le canal d'eau, mais permet également aux utilisateurs de personnaliser d'autres corps de résistance irréguliers pour démontrer des phénomènes tels que l'écoulement laminaire, l'écoulement turbulent et l'écoulement autour d'objets lorsque le fluide passe à travers des corps de résistance.
Le dispositif expérimental est équipé d’une pompe à eau ultra silencieuse à vitesse variable, qui permet un réglage précis de la vitesse d’écoulement. Le mécanisme de redressement du flux de l'appareil fournit un champ d'écoulement stable avec de faibles turbulences pendant l'expérience. Selon les besoins de l'utilisateur, l'alimentation pulsée peut être ajustée pour contrôler la densité des bulles d'hydrogène générées.
Partager:
Added to cart successfully
Fonctions expérimentales
1.Observation qualitative de la distribution des vitesses dans les écoulements laminaires et turbulents
2. Démonstration de l'écoulement autour des objets et des rationalisations correspondantes
3. Démonstration de la séparation de la couche limite
4. Démonstration de la formation de vortex et du phénomène de rue de vortex de Karman
5.Analogie avec le comportement du flux d'air
Attributs du produit
|
Modèle de produit |
H012 |
Nom du produit |
Dispositif expérimental de démonstration de champ d'écoulement |
|
Principaux matériaux |
Tôle galvanisée, Acrylique |
Dimensions |

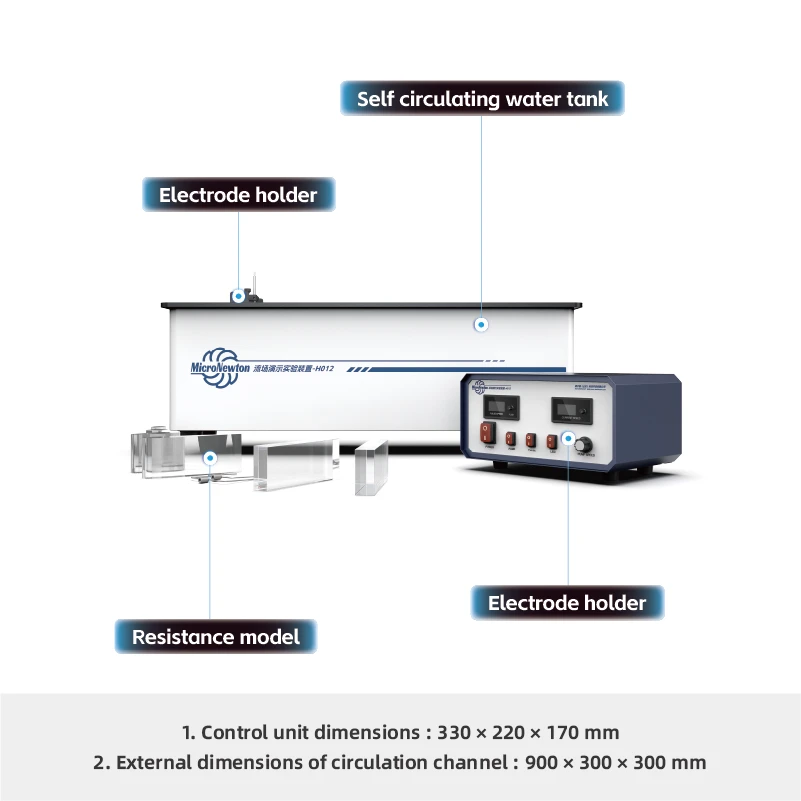

1. Dimensions de l'unité de commande : 330 × 220 × 170 mm 2. Dimensions du canal de circulation : 900 × 300 × 300 mm |
|
Poids du produit |
32 kg |
Environnement opérationnel |
Température ambiante, humidité relative ≤ 85 % |
|
Alimentation d'entrée |
Monophasé à trois fils, 220 V ±5 %, 50 Hz/60 Hz |
||
|
Modules requis |
Aucun |
Modules optionnels |
Aucun |
Études de cas
