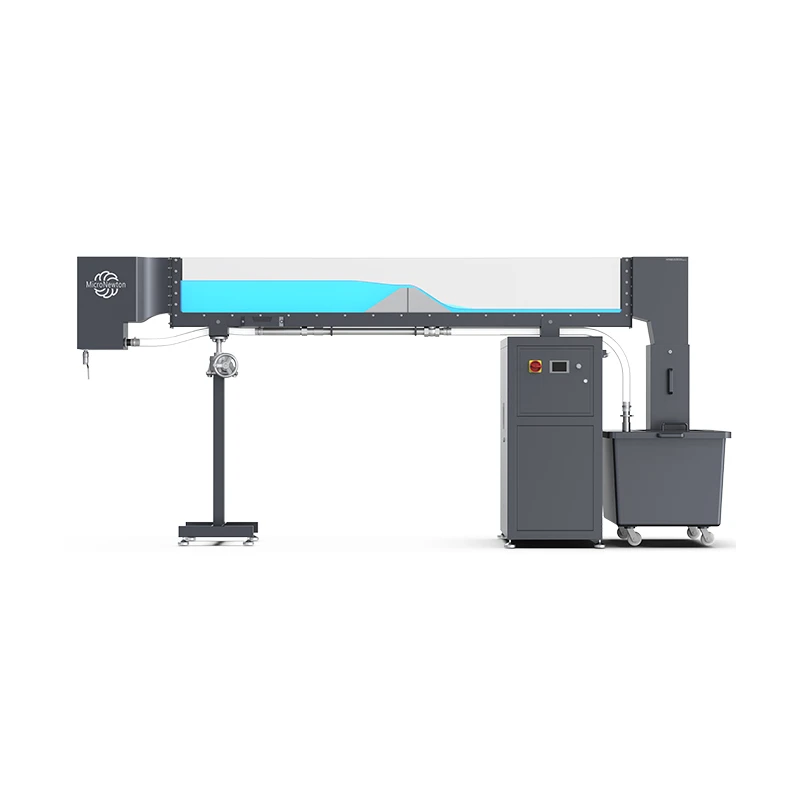

Canal de 2,5 mètres

Fonctions expérimentales

1. Simulez le débit d'eau dans les rivières et les canaux, en mesurant la distribution de la vitesse et les changements de niveau d'eau.

2.Placez des plaques ou des obstacles sur les parois inférieures ou latérales pour observer le développement de la couche limite, la séparation des flux et les caractéristiques de turbulence.

3. Utilisez le générateur d'ondes pour produire des ondes régulières ou irrégulières et étudier la propagation, la rupture, la réflexion et l'interaction avec les structures.

4.Placez des piliers de pont ou des modèles de tuyaux dans le canal pour simuler la répartition de la pression, la perte des vortex (rue des vortex de Kármán) et le chargement structurel lors de l'écoulement autour des obstacles.

5. Simulez le débit du déversoir, l'écoulement de la porte et les structures de chute, en mesurant les coefficients de débit, les baisses de niveau d'eau et les pertes d'énergie.

6. Étudier la dispersion des polluants, les courants de densité et le flux écologique.

7.Injectez des bulles dans le flux à l’aide d’un dispositif d’aération pour étudier le mouvement des bulles et les caractéristiques du mélange gaz-liquide.

8.Ajoutez des sédiments, du gravier ou des particules pour simuler des coulées de débris, l'affouillement du lit de la rivière, la sédimentation des particules et le comportement d'initiation.

Attributs du produit

Modèle de produit	H300	Nom du produit	Canal de 2,5 mètres

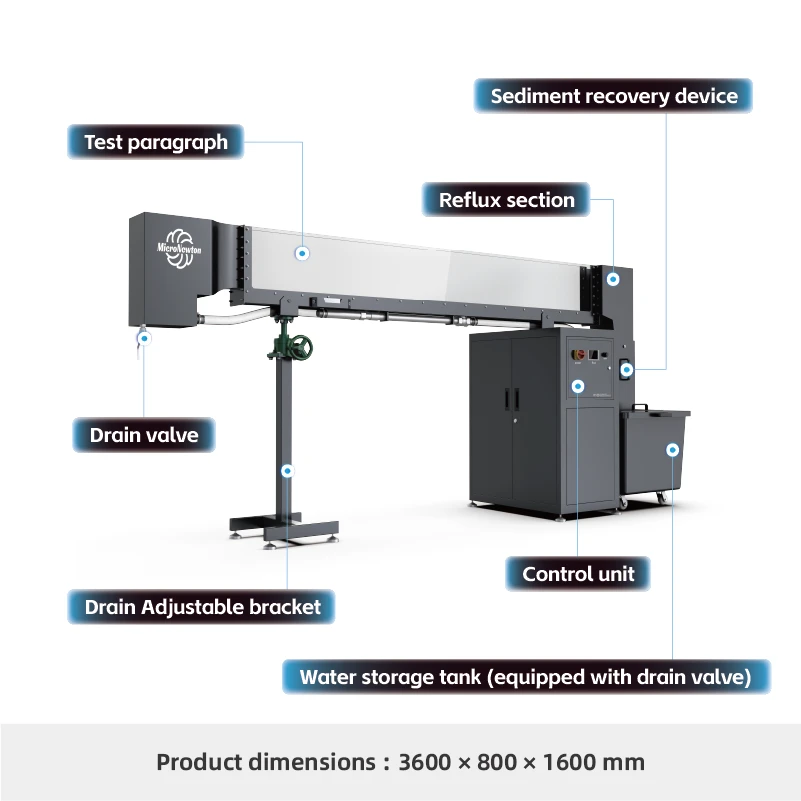

Principaux matériaux	Verre trempé, tôle galvanisée	Dimensions	3600×800×1600mm
Poids du produit	185 kg	Environnement opérationnel	Température ambiante, humidité relative ≤ 85 %
Alimentation d'entrée	Monophasé à trois fils, 220 V ±5 %, 50 Hz/60 Hz 110 V ±5 %, 50 Hz/60 Hz
Modules requis	Aucun	Modules optionnels	1. Générateur de vagues 2. Portails de formes diverses (en forme de secteur, cylindriques, etc.) 3. Déversoirs de différentes formes (déversoir à chicane, déversoir à débordement, déversoir à bosse, etc.) 4. Canal Parshall 5. Piliers de pont de différentes formes (cylindriques, rectangulaires, etc.) 6. Ponceaux 7. Déversoirs à siphon 8. Lit rugueux
