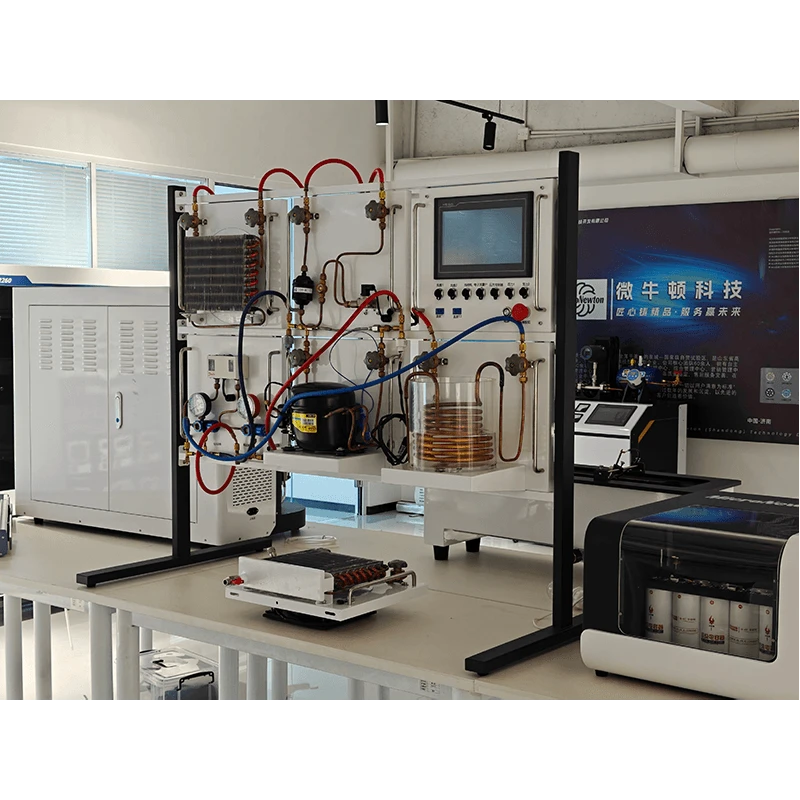

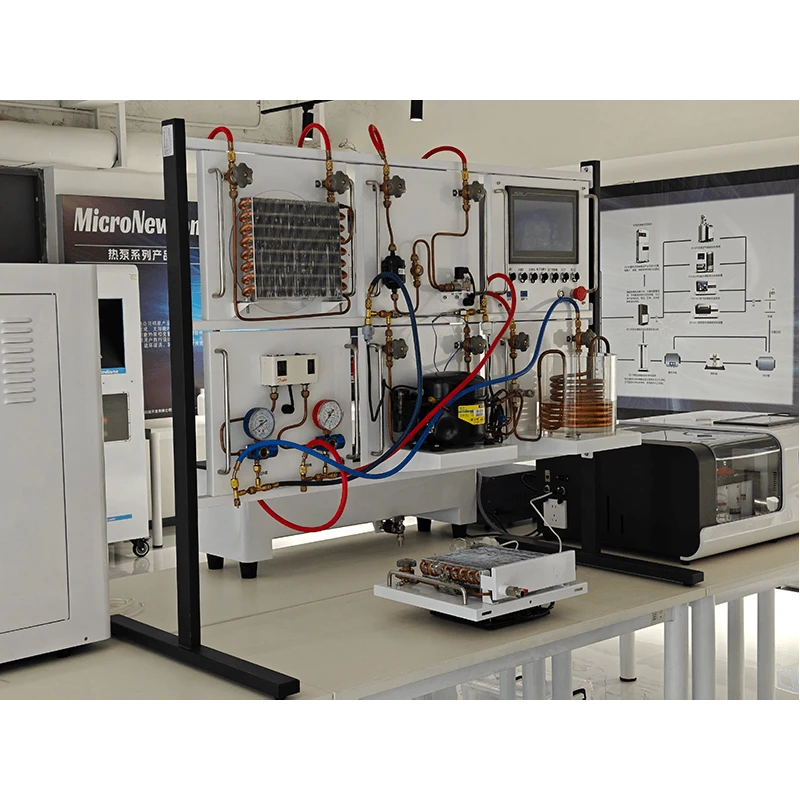

Climatisation à réfrigération
Cette unité est un système de formation de base modulaire en réfrigération conçu pour les programmes de réfrigération et de climatisation. Construit autour des pratiques industrielles pour l'installation, la mise en service et la maintenance des systèmes CVC, il développe les compétences pratiques des étudiants en matière de tuyauterie, de câblage électrique, de tests de pression, de détection de fuites, d'évacuation, de chargement de réfrigérant et d'exploitation du système.
Le système comprend 7 composants modulaires : un module compresseur, un module condenseur, deux modules évaporateurs, un module régulateur de pression, un module papillon des gaz et un module panneau de commande électrique. Il est équipé d'un contrôleur industriel à écran tactile qui affiche le schéma du système, la température, la pression, la puissance et les courbes caractéristiques associées en temps réel.
Partager:
Added to cart successfully
Fonctions expérimentales
1.Démontrer le principe de fonctionnement d'un système de réfrigération à compression de vapeur.
2. Organiser une formation pratique sur la tuyauterie de réfrigération, le câblage, les tests de pression, la détection des fuites, le pompage sous vide, le chargement de réfrigérant et la mise en service du système.
3. Faciliter la compréhension et le tracé du diagramme p-h du réfrigérant pour les cycles réels de compression de vapeur.
4. Démontrer visuellement les processus clés : décharge du compresseur, condensation du réfrigérant, étranglement, évaporation de l'évaporateur et aspiration du compresseur.
5. Simulez les alarmes de panne du système de réfrigération et la formation au dépannage.
Attributs du produit
|
Modèle de produit |
R105 |
Nom du produit |
Réfrigération de base modulaire Formation Système |
|
Principaux matériaux |
Tôle galvanisée, acrylique, cuivre |
Dimensions |
1300×700×1600mm |
|
Poids du produit |
70 kg |
Environnement opérationnel |
Température ambiante, humidité relative ≤ 85 % |
|
Alimentation d'entrée |
Monophasé à trois fils, 220 V ± 5 %, 50 Hz/60 Hz 110 V ± 5 %, 50 Hz/60 Hz | ||
|
Modules requis |
1 pompe à vide, 1 jeu de jauge de charge de réfrigérant, 1 jeu d'outils d'entretien de réfrigération (cintreuse, coupe-tube, outil d'évasement) |
Modules optionnels |
Aucun |
Études de cas
Créer une formation pratique sur le transfert de chaleur à l'école polytechnique du Nord-Ouest Université
Développement d'un enseignement pratique sur la réfrigération à l'Université Jiao Tong de Shanghai
Développer une formation pratique en mécanique des fluides à l'université de Moutai
Avancement de l'enseignement pratique de la mécanique des fluides à l'université de Tsinghua
Formation pratique sur les énergies renouvelables et le stockage d'énergie à l'Université du Sud-Est
01
Équipement de laboratoire de transfert de chaleur livré à l'Université polytechnique du Nord-Ouest pour les laboratoires de conduction, de convection, de rayonnement et de conductivité thermique.
En savoir plus
02
Développement d'un enseignement pratique sur la réfrigération à l'Université Jiao Tong de Shanghai
L'Université Jiao Tong de Shanghai reçoit une unité de test de cycle de réfrigération à compression de vapeur pour un enseignement pratique de la thermodynamique et de la réfrigération d'ingénierie. Ce banc expérimental permet aux étudiants d'étudier le coefficient de performance du cycle, les phénomènes d'évaporation-condensation et les diagrammes pression-enthalpie. Adaptée aux étudiants en génie énergétique, thermique et mécanique, l'unité relie les principes théoriques de la réfrigération à la mesure du système réel, à l'analyse des données et à la pratique exploratoire en laboratoire.
En savoir plus
03
Développer une formation pratique en mécanique des fluides à l'université de Moutai
Cet article présente la nouvelle suite d'équipements de laboratoire de mécanique des fluides pour l'université de Moutai. La configuration du laboratoire comprend un appareil Osborne Reynolds, un appareil à friction fluide, un banc hydraulique numérique, une unité de cavitation Venturi, un dispositif d'étalonnage du débitmètre, une démonstration du champ d'écoulement et un appareil vortex. Ces systèmes expérimentaux permettent aux étudiants en génie mécanique, civil, hydraulique et énergétique de réaliser des tests pratiques couvrant l'écoulement des canalisations, le frottement des fluides, la perte de charge, la cavitation, la mesure du débit et les phénomènes de vortex. En combinant les connaissances théoriques avec l'observation, la mesure, le calcul et l'analyse de données du monde réel, le laboratoire renforce les capacités pratiques d'ingénierie des étudiants et crée un environnement d'enseignement pratique complet pour les cours de mécanique des fluides.
En savoir plus
04
Avancement de l'enseignement pratique de la mécanique des fluides à l'université de Tsinghua
L'université de Tsinghua a reçu la plate-forme d'essai de petit tunnel d'eau H501 pour l'enseignement pratique en laboratoire de la mécanique des fluides. Cette configuration expérimentale à faible turbulence permet la visualisation des écoulements, les tests de couche limite, l'analyse de cavitation ainsi que la mesure de la traînée et de la portance des fluides. Compatible avec une suite complète d'instruments pédagogiques en mécanique des fluides, la plate-forme s'adresse aux étudiants en génie mécanique, aérospatial, civil et maritime, faisant le lien entre la théorie de la mécanique des fluides et les travaux de mesure et de recherche en laboratoire réels.
En savoir plus
05
Formation pratique sur les énergies renouvelables et le stockage d'énergie à l'Université du Sud-Est
L'Université du Sud-Est a déployé une plate-forme pédagogique de démonstration de micro-charges éoliennes et solaires. Ce système pratique intègre le photovoltaïque, l’éolienne, le stockage par batterie, le stockage thermique et une pompe à chaleur triple source. Il permet aux étudiants des nouvelles spécialisations liées à l'énergie de mener des expériences sur la production, la conversion, le stockage et la gestion de l'énergie au niveau du système afin de développer des capacités d'ingénierie complètes.
En savoir plus
