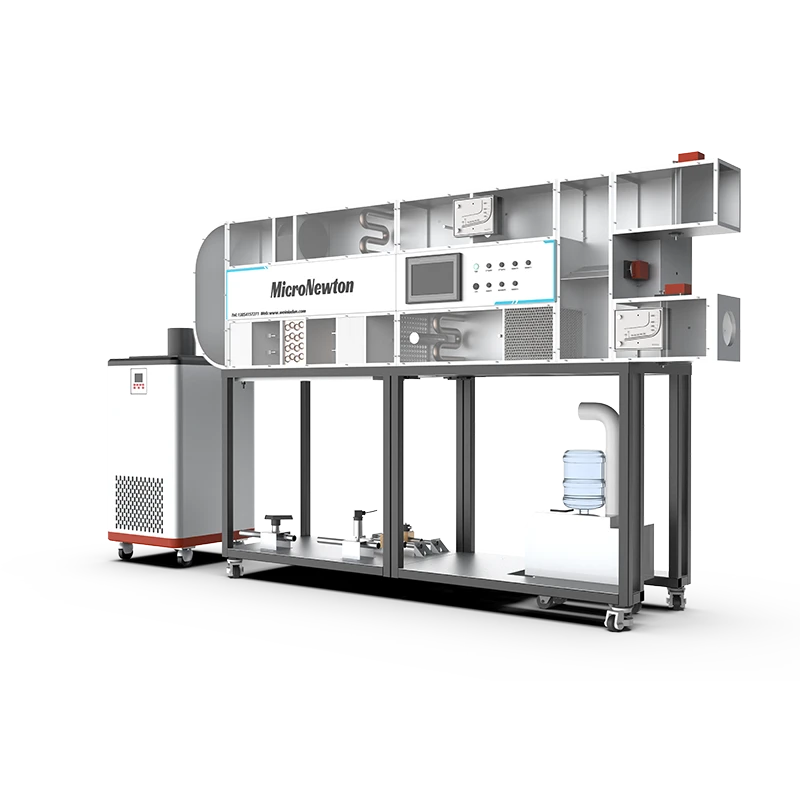

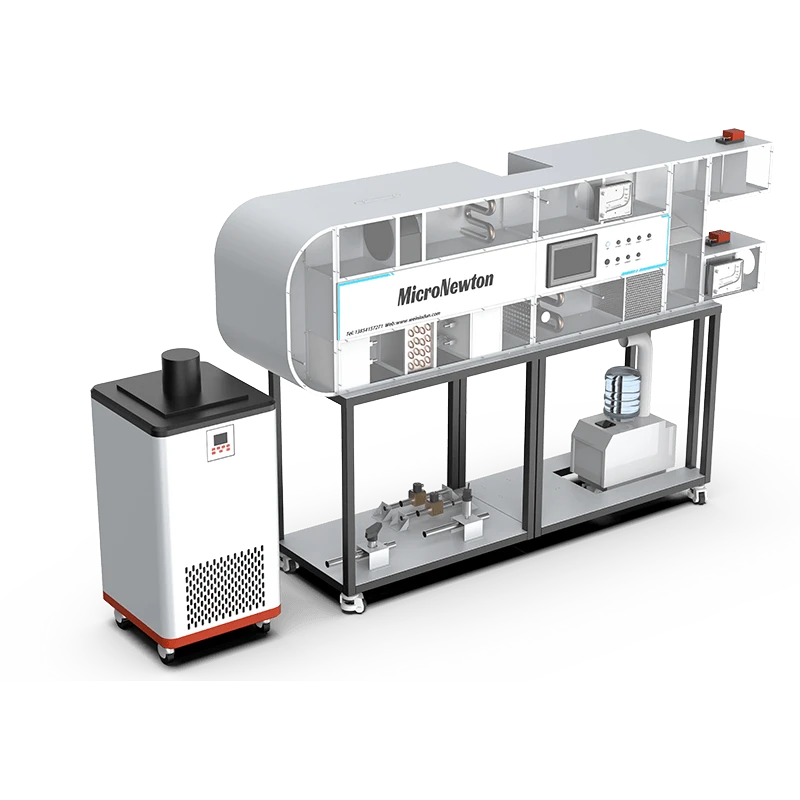

Ce banc d'essai peut effectuer le chauffage, l'humidification, le refroidissement et la déshumidification de l'air, et peut mesurer, afficher, contrôler et réguler la température et l'humidité de l'air. Il offre des conditions pédagogiques intuitives permettant aux étudiants d'observer et d'étudier divers effets de la chaleur et de l'humidité dans la climatisation en simulant un système de climatisation.
Le banc de test comprend : Fonctions expérimentales
Le banc d'essai se compose de quatre systèmes : un système d'eau à température constante, un système d'humidification, un système d'air et un système de mesure électrique.
Partager:
Added to cart successfully
Fonctions expérimentales
1.Maîtrisez l'équation de Merkel pour les processus de transfert de chaleur et de masse.
2. Mesurez le taux de transfert de chaleur, l'efficacité de l'échange thermique et le coefficient de contact.
Attributs du produit
|
Modèle de produit |
R262 |
Nom du produit |
Système innovant de test de performances des échangeurs de chaleur et de masse |
|
Principaux matériaux |
Feuille galvanisée, acrylique |
Dimensions |
2750×600×1750mm |
|
Poids du produit |
200 kg |
Environnement opérationnel |
Température ambiante, humidité relative ≤ 85 % |
|
Alimentation d'entrée |
Monophasé à trois fils, 220 V ± 5 %, 50 Hz/60 Hz 110 V ± 5 %, 50 Hz/60 Hz | ||
|
Modules requis |
Bain-marie à température constante |
Modules optionnels |
Aucun |
