Climatisation à réfrigération

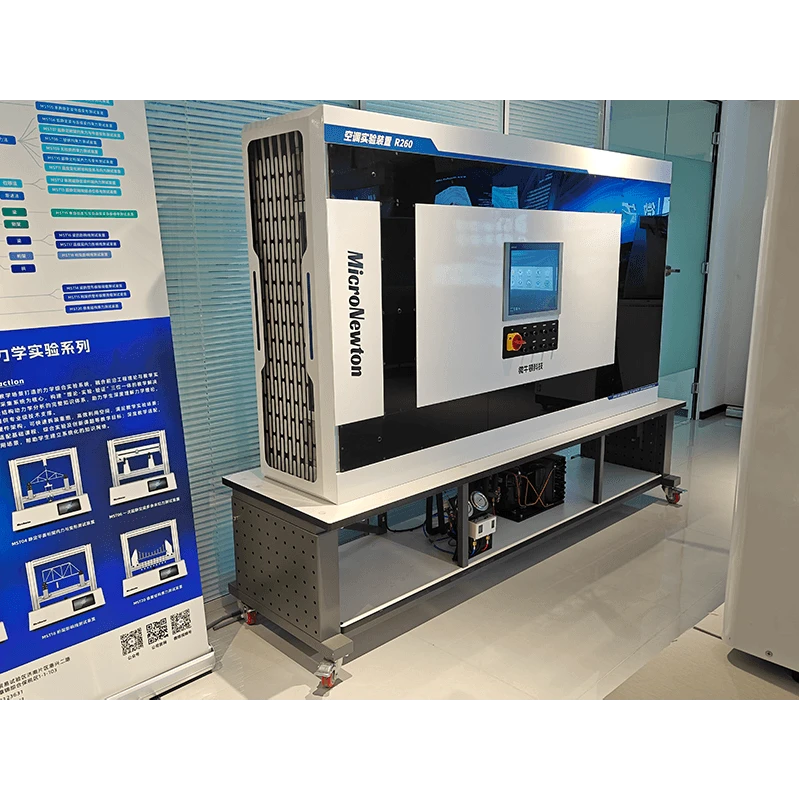

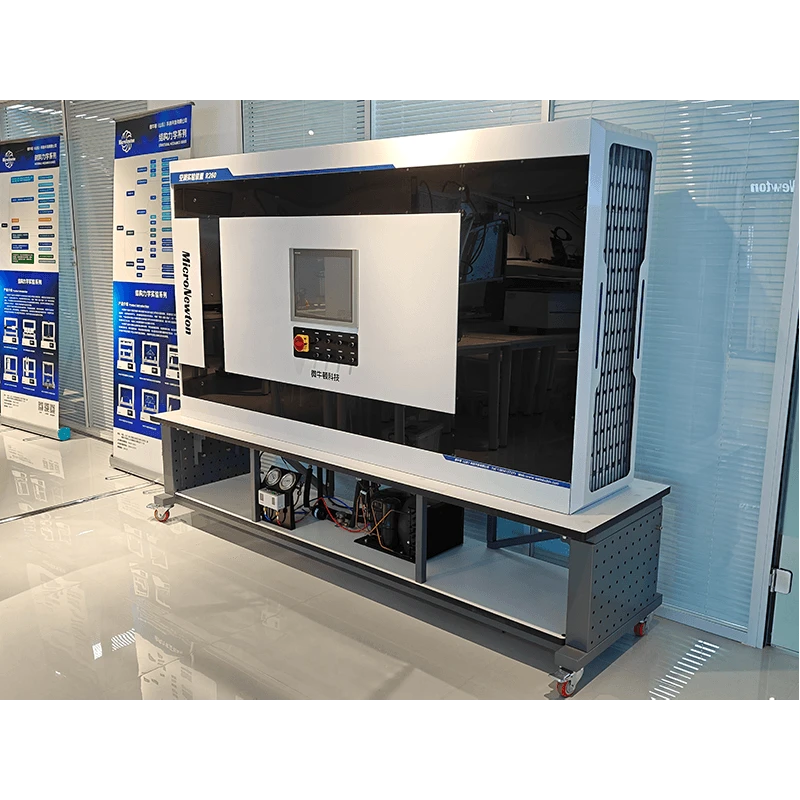

Cette unité est un équipement expérimental développé pour l'enseignement de la climatisation CVC, utilisé pour étudier le processus de fonctionnement et les principes de fonctionnement des systèmes de climatisation. Il peut effectuer le chauffage, le refroidissement, l’humidification et la déshumidification de l’air.
Le système comprend : un écran tactile, un filtre primaire, un ventilateur à vitesse variable, un conduit carré, un évaporateur, un humidificateur, un réchauffeur, un capteur de température et d'humidité, un registre d'air, un anémomètre, etc. L'écran tactile affiche des données et des courbes expérimentales en temps réel, notamment la température/humidité de l'air, la puissance de chauffage, la pression de l'air, la pression et le débit du réfrigérant, la tension et le courant du compresseur, la tension du ventilateur, etc.
Partager:
Added to cart successfully
Fonctions expérimentales
1. Démontrer les processus de chauffage, de refroidissement, d'humidification, de déshumidification, de recirculation et de mélange de l'air.
2. Étudiez l’humidification/déshumidification et calculez le débit de vapeur de l’humidificateur.
3.Vérifiez le bilan énergétique des processus de climatisation.
4.Analyser l'effet de réchauffage dans les systèmes de climatisation.
5. Maîtrisez les méthodes de mesure du volume d’air et pratiquez le calcul du débit d’air.
6. Étudiez les lois sur l’humidification, la déshumidification et le changement d’enthalpie en recirculation.
7. Vérifiez l'humidité de l'air sec et humide et dessinez des diagrammes du processus de traitement de l'air.
8. Utiliser et tracer avec compétence le graphique enthalpie-humidité (psychrométrique).
9.Calculez la consommation électrique du compresseur et l’efficacité de la réfrigération.
Attributs du produit
|
Modèle de produit |
R260 |
Nom du produit |
Unité expérimentale de climatisation |
|
Principaux matériaux |
Tôle galvanisée, alliage d'aluminium 6061 |
Dimensions |
2218×550×1750 millimètres |
|
Poids du produit |
150 kg |
Environnement opérationnel |
Température ambiante, humidité relative ≤ 85 % |
|
Alimentation d'entrée |
Monophasé à trois fils, 220 V ± 5 %, 50 Hz/60 Hz 110 V ± 5 %, 50 Hz/60 Hz | ||
|
Modules requis |
Réservoir d'humidification et plaque de recouvrement de la boîte de chargement |
Modules optionnels |
Aucun |
