Présentation du produit

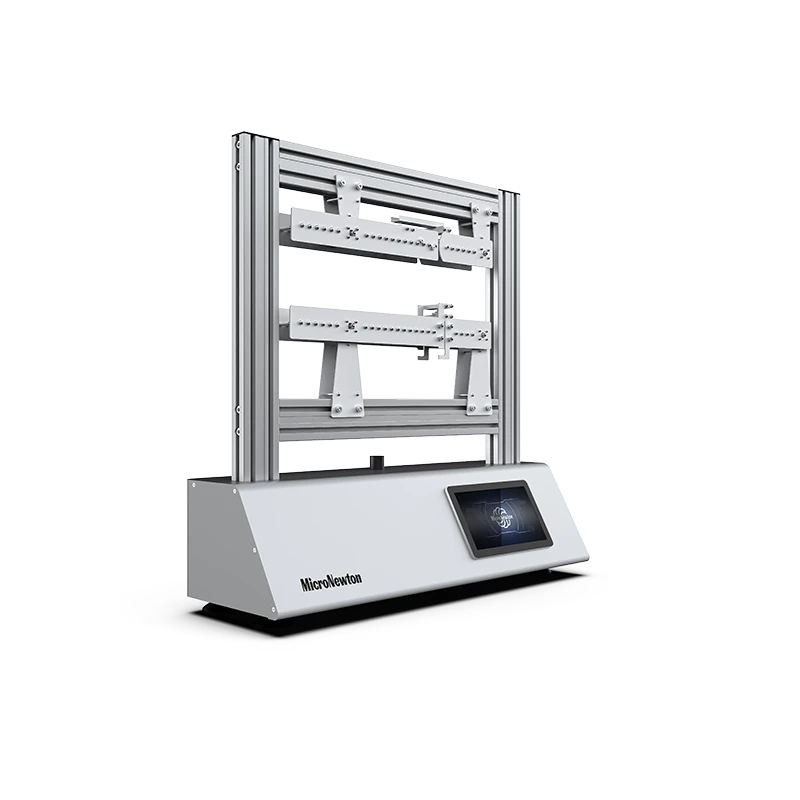

Le dispositif expérimental d'essai de moment de flexion et de cisaillement de poutre statique à travée unique MS04 est un instrument pédagogique spécialisé utilisé en mécanique des structures et en mécanique des matériaux expériences à quantitativement mesurer le moment de flexion et tondre force de une section spécifique d'une poutre soumise à des charges statiques ou mobiles.

L'appareil adopte une conception de capteur « de coupure » plus avancée, qui peut lire directement les valeurs de force interne au lieu de calculer indirectement via des jauges de contrainte. Il s'agit de l'équipement de base pour vérifier les méthodes transversales, tracer des lignes d'influence et comprendre la position la plus défavorable des charges en mouvement. La version haut de gamme intègre un capteur d'effort au niveau du support, lequel peut de manière synchrone mesure le soutien réaction forcer et vérifier le dans l'ensembleéquilibre équation

Fonctionnalité expérimentale

Mesure du moment de flexion et de la force de cisaillement d'une section spécifiée sous différentes tailles, positions et types de charges

Expérience de ligne d'influence (thème d'enseignement de base) : Scannez toute la longueur de la poutre en déplaçant une charge concentrée et enregistrez les changements dans les efforts internes de la section spécifiée avec la position de la charge.

Conditions de charge multiples : charge concentrée unique : simulation de la pression des roues du véhicule ; Charges concentrées multiples : simulez des charges de flotte ou de plusieurs essieux pour vérifier le principe de superposition ; Simulation de charges uniformément réparties : simulez des forces réparties via un chargement dense ou plusieurs points de chargement pour vérifier les relations différentielles

Attributs du produit

Modèle de produit	MS04	Nom du produit	Expérimental appareil pour essai flexion moment et tondre forcer de célibataire portée statique faisceau
Principaux matériaux	Aluminium, carbone acier	Caractéristiques	≤1000×400×1000mm
Poids du produit	30 kg	Environnement opérationnel	Chambre température, relatif humidité ≤ 85%
Alimentation d'entrée	Célibataire phase trois fil, 220V ± 5%, 50 Hz/60 Hz
Modules requis	Aucun	Modules optionnels	Aucun
