Présentation du produit

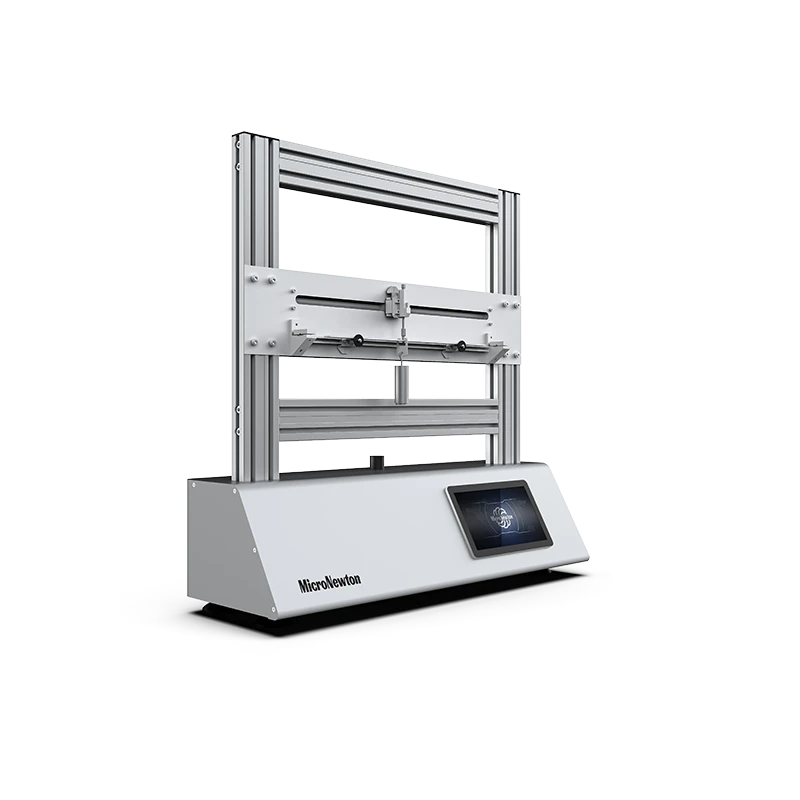

Le dispositif expérimental de test de force interne et de déformation de flexion de poutre MS05 est une plate-forme expérimentale mécanique multifonctionnelle qui intègre la « déformation » et la « force interne ». essai. L'appareil adopte une haute précision aluminium alliage Poutres en I, pré-encollées avec plusieurs jeux de jauges de contrainte à résistance, combinés à des jauges de contrainte statiques, peuvent mesurer avec précision la loi de distribution linéaire de la contrainte normale le long de la hauteur de la section de flexion pure. Conserver simultanément le système de mesure de déplacement comparateur/laser pour mesurer les courbes de déflexion et déterminer le module élastique. L'appareil prend en charge diverses conditions aux limites telles que le support simple et le porte-à-faux, et affiche visuellement la théorie de base de la mécanique des matériaux. Il est un idéal enseignement outil pour vérification le flexion normale stresser formule etrigidité conception.
Fonctionnalité expérimentale
1
Détermination de la loi de répartition normale des contraintes : grâce à la mesure de jauges de contrainte multipoints, vérifiez la théorie selon laquelle la contrainte normale sur la section transversale d'une poutre de flexion pure est distribuée linéairement le long de la hauteur et la contrainte de la couche neutre est nulle.
2
Vérification de la formule de contrainte normale de flexion : mesurez la valeur de déformation de la poutre à l'état de flexion pure, calculez la contrainte expérimentale, comparez et analysez les résultats avec le calcul de la formule théorique
3
Mesure de la courbe de déflexion de la poutre : des points de mesure du déplacement sont disposés le long de la direction de la poutre pour mesurer la déflexion sous différentes charges, tracer des courbes de déflexion et déterminer le module élastique E du matériau.
4
Recherche sur le moment d'inertie et de rigidité de section : Remplacer les poutres par des sections différentes (rectangulaires, en forme de I) ou différentes méthodes de placement pour étudier l'influence de la section. propriétés géométriques sur la contrainte de flexion et la déformation
Attributs du produit
|
Modèle de produit |
MS05 |
Nom du produit |
Expérimental appareil pour tester les efforts internes de flexion et déformations de poutres |
|
Principaux matériaux |
Aluminium, inoxydable acier, aluminium boiscombinaison |
Caractéristiques |
≤1000×400×1000mm |
|
Poids du produit |
30 kg |
Environnement opérationnel |
Chambre température, relatif humidité ≤ 85% |
|
Alimentation d'entrée |
Aucun | ||
|
Modules requis |
Aucun |
Modules optionnels |
Aucun |
