Présentation du produit

Le dispositif expérimental de test de force interne de tige de compression de tension axiale MS02 est un instrument d'enseignement spécialisé utilisé en mécanique des matériaux pour étudier en profondeur le loi de répartition des efforts internes dans les tiges. Cet appareil utilise un système de mesure de déformation multicanal, qui se concentre non seulement sur la contrainte globale, mais met également l'accent sur l'analyse quantitative de haute précision de la non-uniformité locale de la répartition contrainte/déformation à proximité du point d'application de la charge et de la mutation de section. Plateforme idéale pour vérifier le principe de Saint Venant, elle peut démontrer intuitivement le processus d'atténuation de le "l'effet final" et le mécanisme de concentration des contraintes, révélant ainsi l'applicabilité et les limites de « l'hypothèse du plan » en mécanique théorique. En équipant diverses éprouvettes spécialisées (telles que des tiges perforées, entaillées ou à section variable) et des mécanismes de chargement excentriques, cet appareil permet de vérifier le principe de superposition, de mesurer le module élastique et le rapport de Poisson des matériaux et d'explorer les neutre axe migration loi sous excentrique tension et compression. Il est un cœur enseignementéquipement pour cultiver étudiants' micro stresser analyse capacité et ingénierie sécurité conscience.

Fonctionnalité expérimentale

Vérifier le principe de Saint Venant : la fonction pédagogique essentielle de cet appareil

Recherche sur la concentration des contraintes : observation du phénomène de poussée de déformation au niveau des discontinuités géométriques à travers des éprouvettes comportant des trous, des encoches ou des discontinuités transversales

Mesure de la répartition des contraintes de traction et de compression axiales : plusieurs points de mesure sont disposés le long de la direction de l'axe de la tige pour enregistrer le gradient de déformation depuis l'extrémité de chargement jusqu'à la zone stable.

Expérience de compression de tension excentrique : vérifiez le principe de superposition en séparant la composante de force axiale et la composante de moment de flexion grâce aux lectures de jauges de contrainte

Détermination précise du module élastique E et du coefficient de Poisson des matériaux : dans la région uniforme des contraintes, à l'aide des données de jauge de contrainte longitudinale et transversale, calculez l'E et le μ du matériau.

Attributs du produit

Modèle de produit	MS02	Nom du produit	Multi matériel axial essais de force interne et de déformation en compression et traction appareil
Principaux matériaux	aluminium pompon、 silicone	Caractéristiques	≤1000×400×1000mm
Poids du produit	30 kg	Environnement opérationnel	Chambre température, relatif humidité ≤ 85%
Alimentation d'entrée	Célibataire phase trois fil, 220V ± 5%, 50 Hz/60 Hz
Modules requis	Aucun	Modules optionnels	Aucun

Études de cas

Créer une formation pratique sur le transfert de chaleur à l'école polytechnique du Nord-Ouest Université

Développement d'un enseignement pratique sur la réfrigération à l'Université Jiao Tong de Shanghai

Développer une formation pratique en mécanique des fluides à l'université de Moutai

Avancement de l'enseignement pratique de la mécanique des fluides à l'université de Tsinghua

Formation pratique sur les énergies renouvelables et le stockage d'énergie à l'Université du Sud-Est

Créer une formation pratique sur le transfert de chaleur à l'école polytechnique du Nord-Ouest Université

Équipement de laboratoire de transfert de chaleur livré à l'Université polytechnique du Nord-Ouest pour les laboratoires de conduction, de convection, de rayonnement et de conductivité thermique.

Développement d'un enseignement pratique sur la réfrigération à l'Université Jiao Tong de Shanghai

L'Université Jiao Tong de Shanghai reçoit une unité de test de cycle de réfrigération à compression de vapeur pour un enseignement pratique de la thermodynamique et de la réfrigération d'ingénierie. Ce banc expérimental permet aux étudiants d'étudier le coefficient de performance du cycle, les phénomènes d'évaporation-condensation et les diagrammes pression-enthalpie. Adaptée aux étudiants en génie énergétique, thermique et mécanique, l'unité relie les principes théoriques de la réfrigération à la mesure du système réel, à l'analyse des données et à la pratique exploratoire en laboratoire.

Développer une formation pratique en mécanique des fluides à l'université de Moutai

Cet article présente la nouvelle suite d'équipements de laboratoire de mécanique des fluides pour l'université de Moutai. La configuration du laboratoire comprend un appareil Osborne Reynolds, un appareil à friction fluide, un banc hydraulique numérique, une unité de cavitation Venturi, un dispositif d'étalonnage du débitmètre, une démonstration du champ d'écoulement et un appareil vortex. Ces systèmes expérimentaux permettent aux étudiants en génie mécanique, civil, hydraulique et énergétique de réaliser des tests pratiques couvrant l'écoulement des canalisations, le frottement des fluides, la perte de charge, la cavitation, la mesure du débit et les phénomènes de vortex. En combinant les connaissances théoriques avec l'observation, la mesure, le calcul et l'analyse de données du monde réel, le laboratoire renforce les capacités pratiques d'ingénierie des étudiants et crée un environnement d'enseignement pratique complet pour les cours de mécanique des fluides.

Avancement de l'enseignement pratique de la mécanique des fluides à l'université de Tsinghua

L'université de Tsinghua a reçu la plate-forme d'essai de petit tunnel d'eau H501 pour l'enseignement pratique en laboratoire de la mécanique des fluides. Cette configuration expérimentale à faible turbulence permet la visualisation des écoulements, les tests de couche limite, l'analyse de cavitation ainsi que la mesure de la traînée et de la portance des fluides. Compatible avec une suite complète d'instruments pédagogiques en mécanique des fluides, la plate-forme s'adresse aux étudiants en génie mécanique, aérospatial, civil et maritime, faisant le lien entre la théorie de la mécanique des fluides et les travaux de mesure et de recherche en laboratoire réels.

Formation pratique sur les énergies renouvelables et le stockage d'énergie à l'Université du Sud-Est

L'Université du Sud-Est a déployé une plate-forme pédagogique de démonstration de micro-charges éoliennes et solaires. Ce système pratique intègre le photovoltaïque, l’éolienne, le stockage par batterie, le stockage thermique et une pompe à chaleur triple source. Il permet aux étudiants des nouvelles spécialisations liées à l'énergie de mener des expériences sur la production, la conversion, le stockage et la gestion de l'énergie au niveau du système afin de développer des capacités d'ingénierie complètes.

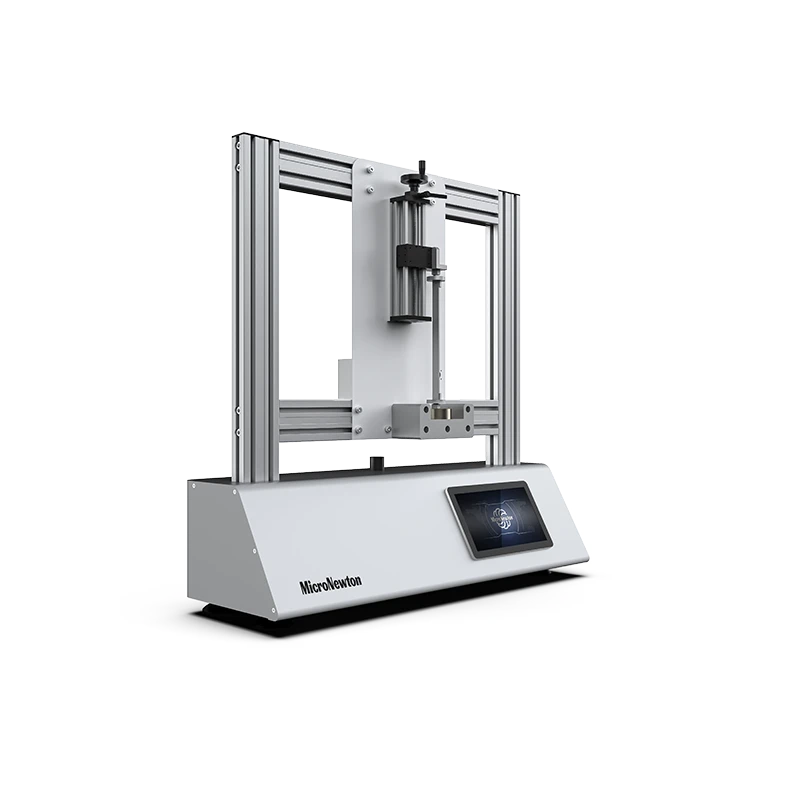

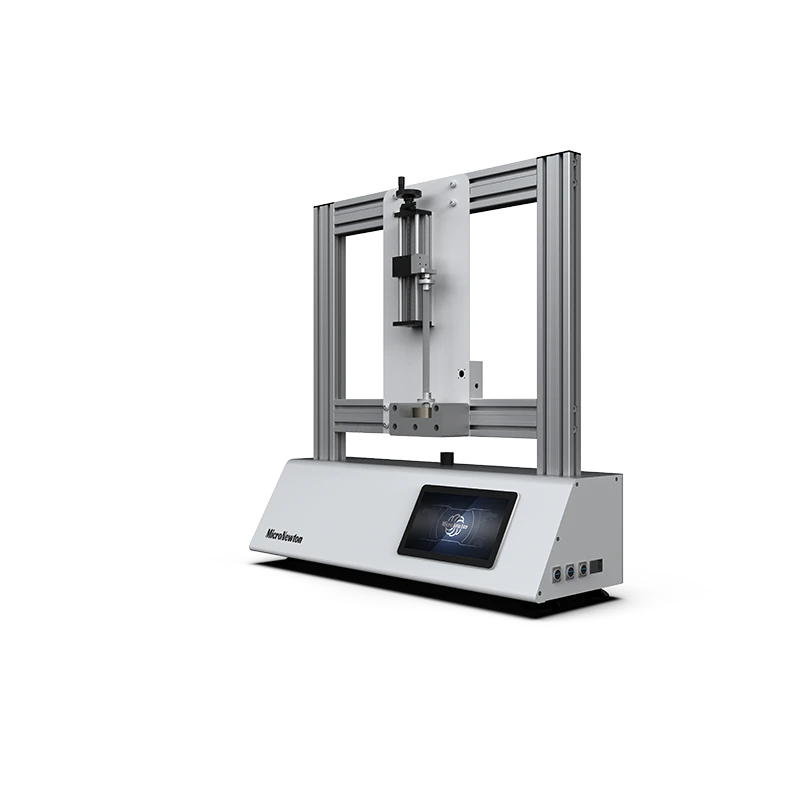

MS01-Appareil expérimental pour tester les propriétés mécaniques de base des matériaux
