Fonctionnalité expérimentale

Détermination du centre de pliage (fonction principale) : ①Vérification : Lorsque la ligne de charge latérale passe par le centre de flexion de la section, la poutre subit uniquement une flexion plane et ne produit pas de torsion. Vérification : lorsque la ligne de charge s'écarte du centre de flexion, la poutre subit simultanément une flexion et une torsion (couplage de torsion par flexion).

Vérification des axes principaux : ①Pour les sections asymétriques, l'axe neutre n'est pas nécessairement perpendiculaire à la surface de chargement. ②L'expérience peut démontrer que ce n'est que lorsque la charge est appliquée dans la direction de l'axe d'inertie principal que la courbe de déflexion est située dans le plan de la charge (flexion plane). Si la charge n'est pas appliquée le long de l'axe principal, la poutre subira une flexion oblique (la direction de la déflexion n'est pas cohérente avec la direction de la charge).

Observation du phénomène de couplage torsion-flexion

Comparaison de différentes sections asymétriques

Attributs du produit

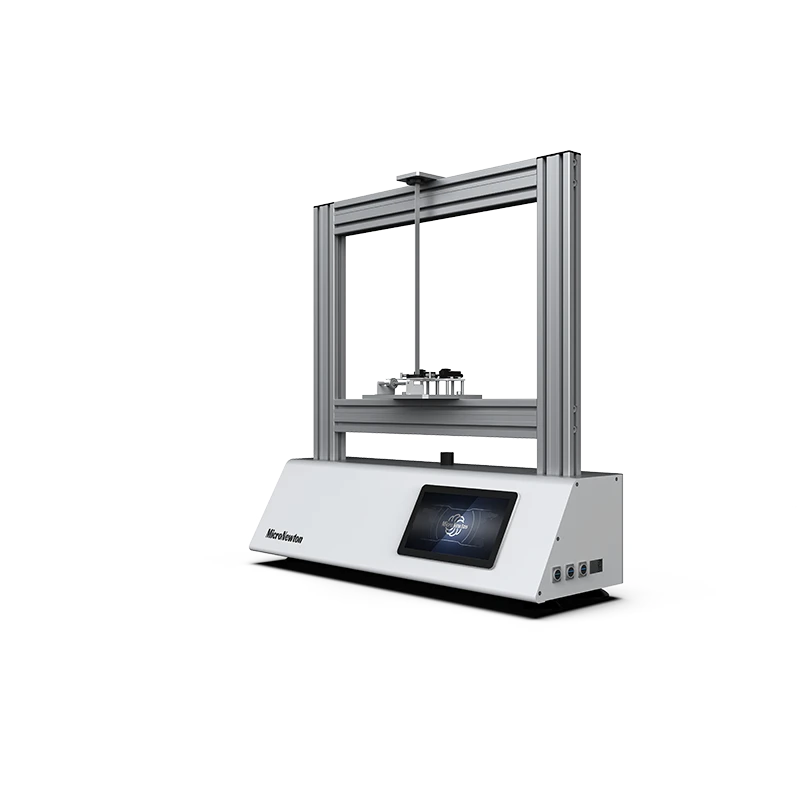

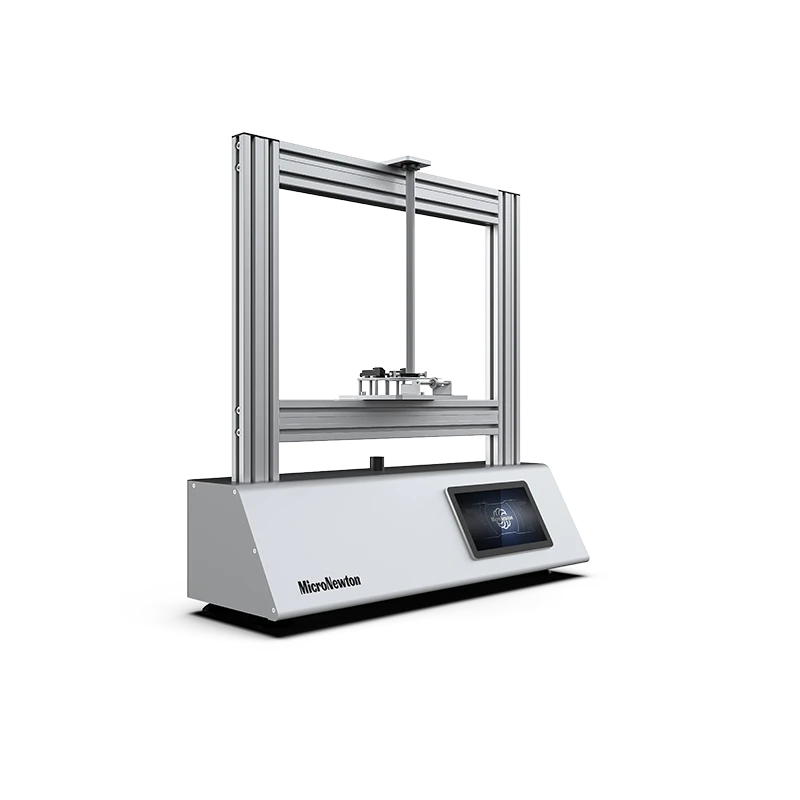

Modèle de produit	MS07	Nom du produit	Asymétrique section faisceau flexion test expérimentalappareil
Principaux matériaux	Aluminium, inoxydable acier	Caractéristiques	≤1000×400×1000mm
Poids du produit	5 kg	Environnement opérationnel	Chambre température, relatif humidité ≤ 85%
Alimentation d'entrée	Aucun
Modules requis	Aucun	Modules optionnels	Aucun
