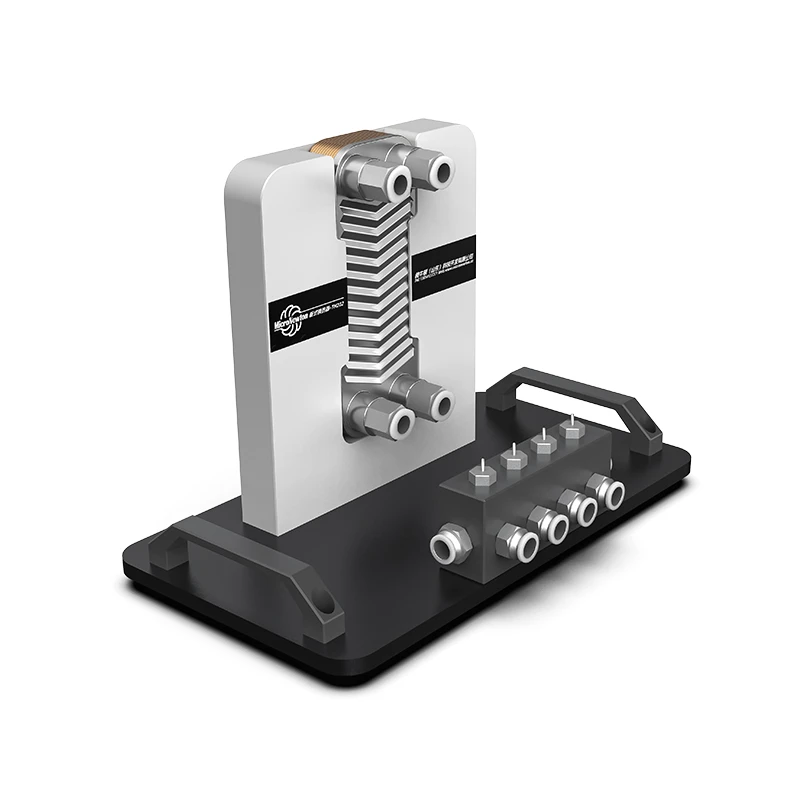

Échangeur de chaleur à plaques TH202

Ce produit est un module d'échangeur de chaleur conçu pour fonctionner avec un banc expérimental d'échangeur de chaleur de base et est utilisé pour démontrer les principes fondamentaux d'un échangeur de chaleur à plaques.

L'appareil se compose de plusieurs plaques de transfert de chaleur. Des joints d'étanchéité sont placés entre des plaques adjacentes pour former des canaux d'écoulement séparés. Les échangeurs de chaleur à plaques se caractérisent par un coefficient de transfert de chaleur élevé, une résistance à l'écoulement relativement faible (par rapport à leurs performances de transfert de chaleur élevées), une structure compacte, une faible consommation de métal et un démontage et un nettoyage pratiques.

Renseignez-vous maintenant Prochains produits Ajouter à la liste

Fonctions expérimentales

1. Étudier les principes et le processus de transfert de chaleur par convection indirecte.

2. Analyser le bilan énergétique du système et l’efficacité globale du transfert de chaleur sous différents débits.

3. Comparez les performances de transfert de chaleur et la répartition de la température entre les configurations à co-courant (flux parallèle) et à contre-courant (contre-courant).

4.Maîtrisez la méthode de différence de température moyenne logarithmique (LMTD) pour calculer l'efficacité globale du transfert de chaleur.

5. Étudier l'effet des variations du débit d'eau chaude et froide sur l'efficacité du transfert de chaleur.

6. Étudier l'influence des différences de température entre les fluides chauds et froids sur les performances de transfert de chaleur dans des conditions de co-courant et de contre-courant.

Attributs du produit

Modèle de produit	TH202	Nom du produit	Échangeur de chaleur à plaques

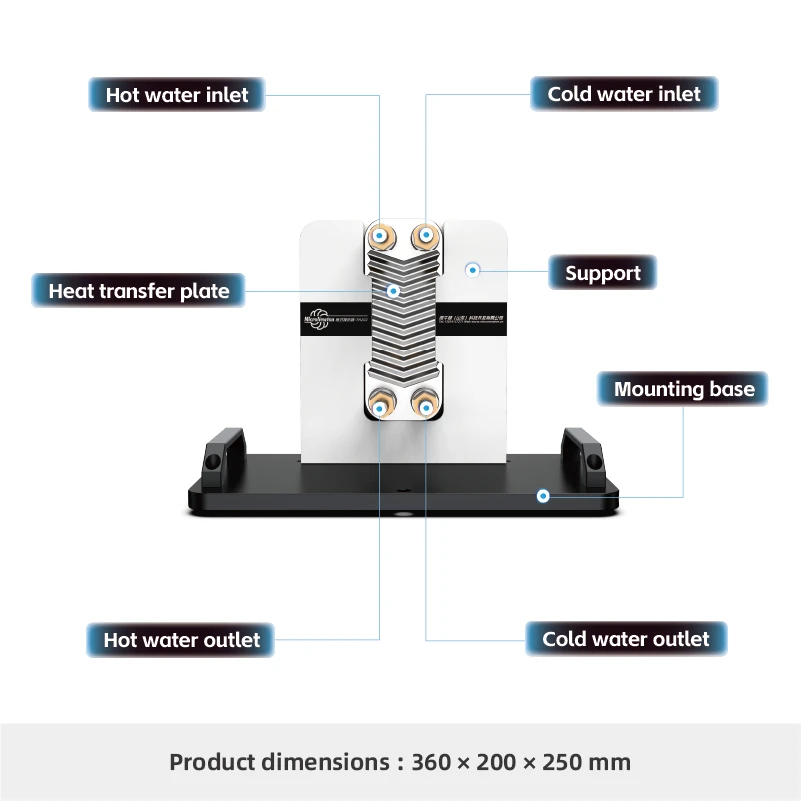

Principaux matériaux	Plaque d'acier galvanisée, POMP, Alliage d'aluminium	Dimensions	360 × 200 × 250 mm
Poids du produit	5 kg	Environnement opérationnel	Température ambiante, Humidité relative ≤ 85%
Alimentation d'entrée	Aucun
Modules requis	Bain-marie à température constante	Modules optionnels	Aucun
