Échangeur de chaleur à enveloppe

Description du produit

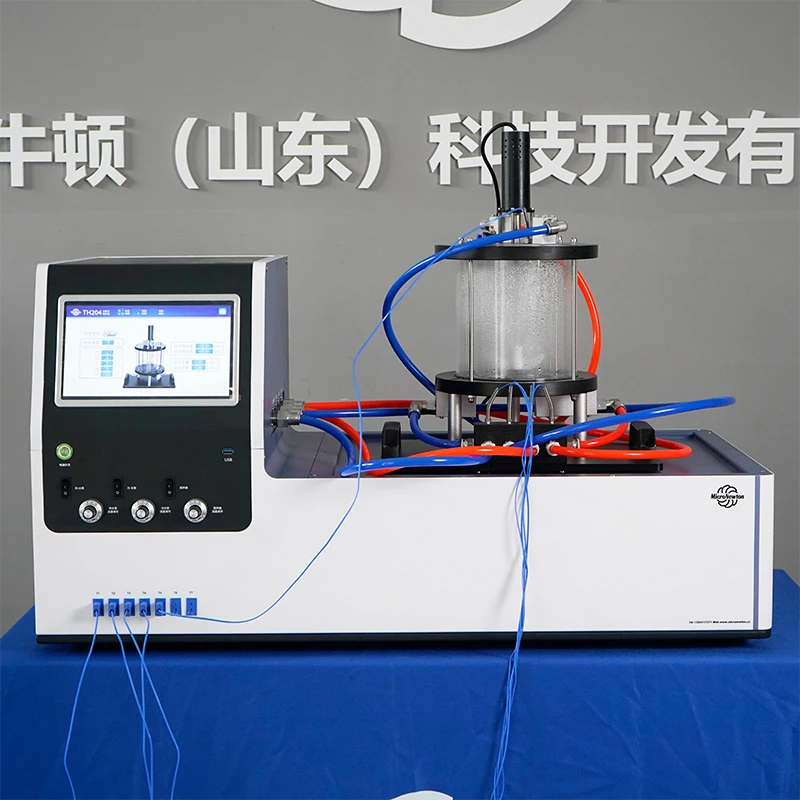

Ce produit est un module d'échangeur de chaleur conçu pour fonctionner avec un banc expérimental d'échangeur de chaleur de base et est utilisé pour démontrer les principes fondamentaux d'un échangeur de chaleur à double enveloppe.

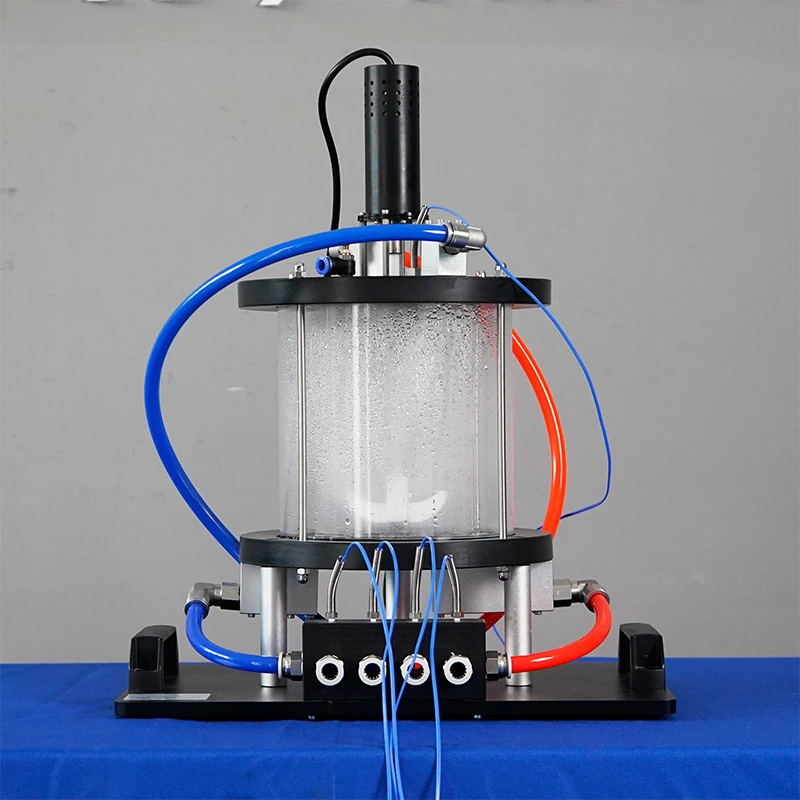

Le corps principal se compose de deux couches de verre cylindrique et de couvercles d'extrémité supérieur et inférieur. Quatre ports de connexion de conduite d'eau permettent aux couches intérieures et extérieures de la veste d'être remplies de fluides chauds et froids. Un agitateur interne est installé pour améliorer l'efficacité de l'échange thermique entre les fluides interne et externe. Un thermocouple intégré est utilisé pour mesurer la température centrale de l'eau chaude.

Fonctions expérimentales

Étudiez les principes et le processus de transfert de chaleur par convection indirect (parois séparées).

Utilisez la méthode de différence de température moyenne logarithmique (LMTD) pour analyser le coefficient de transfert de chaleur global du système.

Étudiez le bilan énergétique du système et calculez le coefficient de transfert de chaleur global de l’échangeur de chaleur à double enveloppe.

Étudier l’influence de l’agitateur sur l’efficacité du transfert de chaleur du système.

Attributs du produit

Modèle de produit	TH204	Nom du produit	Échangeur de chaleur à enveloppe

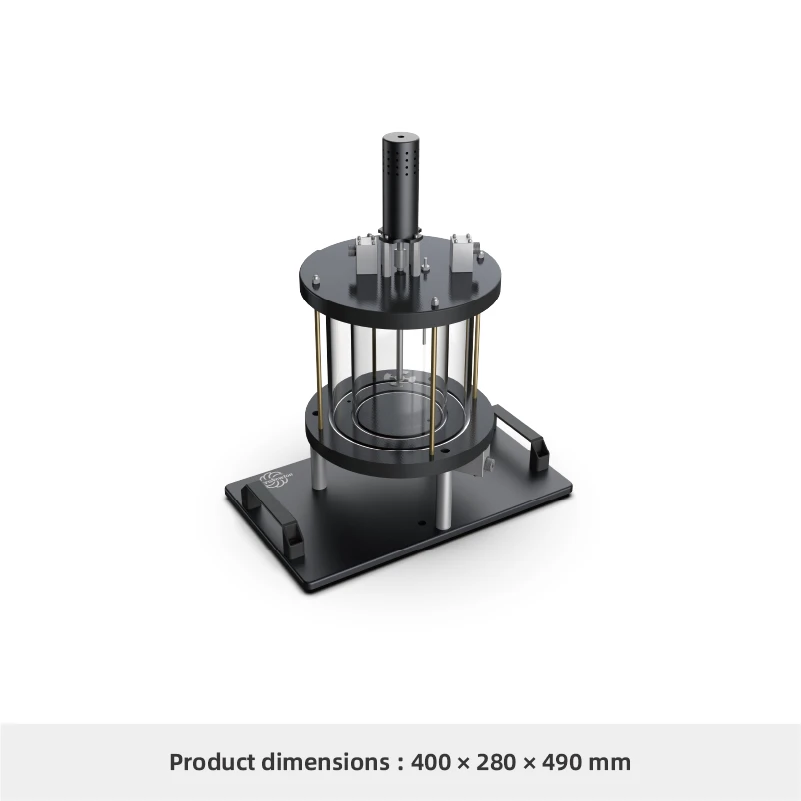

Principaux matériaux	Plaque d'acier galvanisée, POM, Acrylique	Caractéristiques	400×280×490mm
Poids du produit	8,6 kg	Environnement opérationnel	Température ambiante, Humidité relative ≤ 85%
Alimentation d'entrée	Aucun
Modules requis	Bain-marie à température constante	Modules optionnels	Aucun

FAQ

Quelles sont les conditions d'expédition pour le commerce extérieur acceptées ?

Les termes courants, notamment FOB, CIF, DDP et EXW, sont pris en charge.

Pouvez-vous fournir les paramètres techniques du produit ?

Des fiches techniques complètes et bilingues sont disponibles gratuitement ; veuillez nous contacter pour les obtenir.

Que faire si je ne sais pas comment utiliser l'équipement après l'avoir acheté ?

Une formation complète gratuite et une réponse après-vente rapide sont fournies. Les ingénieurs proposent des conseils individuels à distance (appels vidéo, démonstrations, didacticiels graphiques) avec des vidéos de fonctionnement pratiques, aidant les utilisateurs à maîtriser rapidement l'installation, le débogage et le fonctionnement avec un dépannage rapide.

Comment contrôlez-vous la qualité des produits avant expédition ?

Un contrôle qualité strict à trois niveaux est effectué avant la livraison :
1. Inspection des matières premières : inspection complète des composants essentiels pour contrôler la précision ;
2. Inspection en cours de processus : un personnel spécial surveille chaque processus pour éviter les défauts ;
3. Inspection finale de l'expédition : tests de mise sous tension et étalonnage de précision, avec rapports d'inspection officiels émis ; l'inspection en usine et l'inspection à distance sont toutes deux prises en charge.

Le produit est-il couvert par une garantie ? Les pièces de rechange sont-elles incluses ?

Tous les produits bénéficient d'une garantie d'usine d'origine gratuite de 2 ans et les pièces d'usure courantes sont fournies gratuitement pendant la période de garantie.
Assistance après-vente à l'étranger :
• Assistance technique à distance 7×24h et formation opérationnelle gratuite avec conseils individuels d'un ingénieur ;
• Expédition aérienne urgente et gratuite de pièces de rechange pour les défauts de qualité non provoqués par l'homme pendant la période de garantie ;
• Consultation technique à vie et fourniture de pièces de rechange à prix coûtant après garantie ;
• Des manuels bilingues, des vidéos de fonctionnement et des guides d'expérimentation sont inclus pour une utilisation facile par les débutants.

Comment assurez-vous le transport en toute sécurité de l'équipement ?

Emballage triple résistant aux chocs et à l'humidité de qualité export (mousse antichoc + carton épaissi + caisse en bois contreplaqué) avec étiquettes d'avertissement attachées.

Prenez-vous en charge la personnalisation des produits ?

Des services de personnalisation, OEM et ODM sont disponibles. Nous pouvons ajuster les paramètres, la structure, la taille et les fonctions selon les besoins, et accepter la production d'étiquettes privées.
