Banc expérimental d'échangeur de chaleur de base

Fonctions expérimentales

1. Le banc expérimental est équipé d'un écran d'affichage doté d'une commande tactile pour le réglage des fonctions, avec prise en charge du retour audio.

2. Intégré avec cinq modèles de modules expérimentaux de transfert de chaleur, chacun fournissant des diagrammes schématiques, des distributions de points de mesure, un affichage des données en temps réel et une visualisation des courbes dynamiques ; prend en charge l'exportation de données expérimentales vers Excel.

3. Prend en charge le fonctionnement complet (sortie, entrée, acquisition de données et régulation) pour tous les modules d'échangeur de chaleur compatibles.

4. En plus d'être utilisé avec des modules d'échange thermique correspondants, il peut également servir de système d'acquisition de données extensible pour les expériences thermiques associées, y compris la mesure de la température et de la pression, le stockage des données et la sortie.

Attributs du produit

Modèle de produit	TH200	Nom du produit	Banc expérimental d’échangeur de chaleur de base
Principaux matériaux	Plaque d'acier galvanisée, acier inoxydable 304	Dimensions	1005 × 530 × 532 mm
Poids du produit	53kg	Environnement opérationnel	Température ambiante, Humidité relative ≤ 85%
Alimentation d'entrée	Monophasé à trois fils, 220 V ±5 %, 50 Hz/60 Hz 110 V ±5 %, 50 Hz/60 Hz
Modules requis	Aucun	Modules optionnels	Aucun

Études de cas

Créer une formation pratique sur le transfert de chaleur à l'école polytechnique du Nord-Ouest Université

Développement d'un enseignement pratique sur la réfrigération à l'Université Jiao Tong de Shanghai

Développer une formation pratique en mécanique des fluides à l'université de Moutai

Avancement de l'enseignement pratique de la mécanique des fluides à l'université de Tsinghua

Formation pratique sur les énergies renouvelables et le stockage d'énergie à l'Université du Sud-Est

Créer une formation pratique sur le transfert de chaleur à l'école polytechnique du Nord-Ouest Université

Équipement de laboratoire de transfert de chaleur livré à l'Université polytechnique du Nord-Ouest pour les laboratoires de conduction, de convection, de rayonnement et de conductivité thermique.

Développement d'un enseignement pratique sur la réfrigération à l'Université Jiao Tong de Shanghai

L'Université Jiao Tong de Shanghai reçoit une unité de test de cycle de réfrigération à compression de vapeur pour un enseignement pratique de la thermodynamique et de la réfrigération d'ingénierie. Ce banc expérimental permet aux étudiants d'étudier le coefficient de performance du cycle, les phénomènes d'évaporation-condensation et les diagrammes pression-enthalpie. Adaptée aux étudiants en génie énergétique, thermique et mécanique, l'unité relie les principes théoriques de la réfrigération à la mesure du système réel, à l'analyse des données et à la pratique exploratoire en laboratoire.

Développer une formation pratique en mécanique des fluides à l'université de Moutai

Cet article présente la nouvelle suite d'équipements de laboratoire de mécanique des fluides pour l'université de Moutai. La configuration du laboratoire comprend un appareil Osborne Reynolds, un appareil à friction fluide, un banc hydraulique numérique, une unité de cavitation Venturi, un dispositif d'étalonnage du débitmètre, une démonstration du champ d'écoulement et un appareil vortex. Ces systèmes expérimentaux permettent aux étudiants en génie mécanique, civil, hydraulique et énergétique de réaliser des tests pratiques couvrant l'écoulement des canalisations, le frottement des fluides, la perte de charge, la cavitation, la mesure du débit et les phénomènes de vortex. En combinant les connaissances théoriques avec l'observation, la mesure, le calcul et l'analyse de données du monde réel, le laboratoire renforce les capacités pratiques d'ingénierie des étudiants et crée un environnement d'enseignement pratique complet pour les cours de mécanique des fluides.

Avancement de l'enseignement pratique de la mécanique des fluides à l'université de Tsinghua

L'université de Tsinghua a reçu la plate-forme d'essai de petit tunnel d'eau H501 pour l'enseignement pratique en laboratoire de la mécanique des fluides. Cette configuration expérimentale à faible turbulence permet la visualisation des écoulements, les tests de couche limite, l'analyse de cavitation ainsi que la mesure de la traînée et de la portance des fluides. Compatible avec une suite complète d'instruments pédagogiques en mécanique des fluides, la plate-forme s'adresse aux étudiants en génie mécanique, aérospatial, civil et maritime, faisant le lien entre la théorie de la mécanique des fluides et les travaux de mesure et de recherche en laboratoire réels.

Formation pratique sur les énergies renouvelables et le stockage d'énergie à l'Université du Sud-Est

L'Université du Sud-Est a déployé une plate-forme pédagogique de démonstration de micro-charges éoliennes et solaires. Ce système pratique intègre le photovoltaïque, l’éolienne, le stockage par batterie, le stockage thermique et une pompe à chaleur triple source. Il permet aux étudiants des nouvelles spécialisations liées à l'énergie de mener des expériences sur la production, la conversion, le stockage et la gestion de l'énergie au niveau du système afin de développer des capacités d'ingénierie complètes.

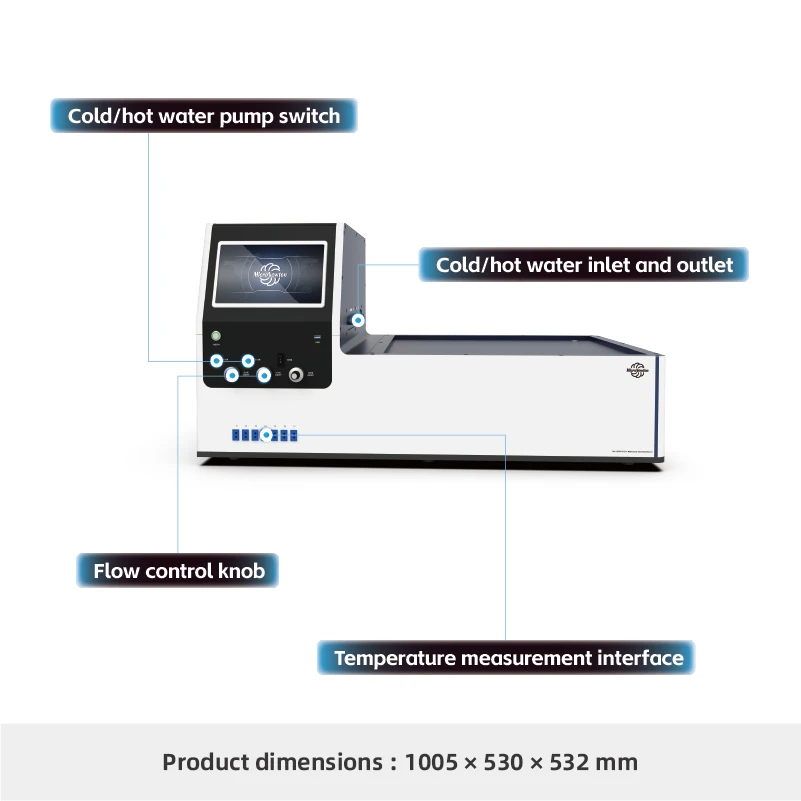

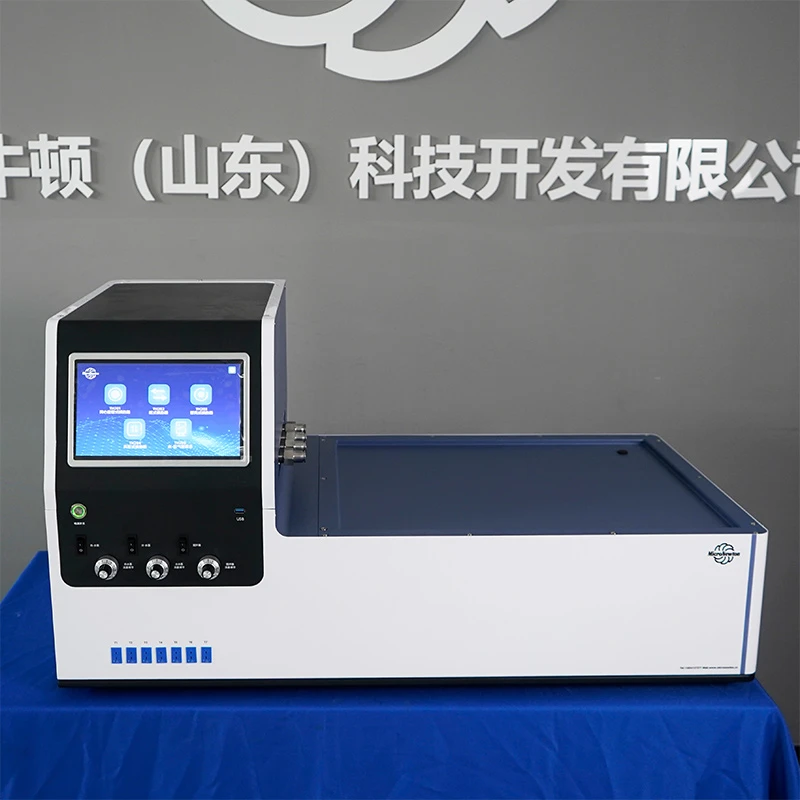

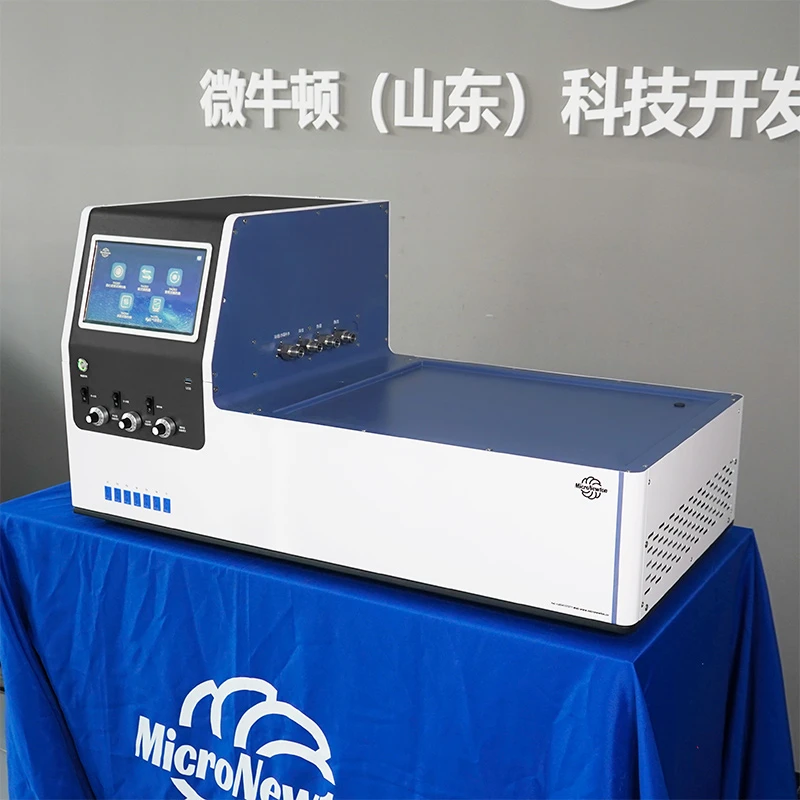

Banc expérimental d'échangeur de chaleur TH200-Basic
