Module expérimental de transfert de chaleur par ébullition de tubes TH115

Module expérimental de transfert de chaleur par ébullition de tubes TH115

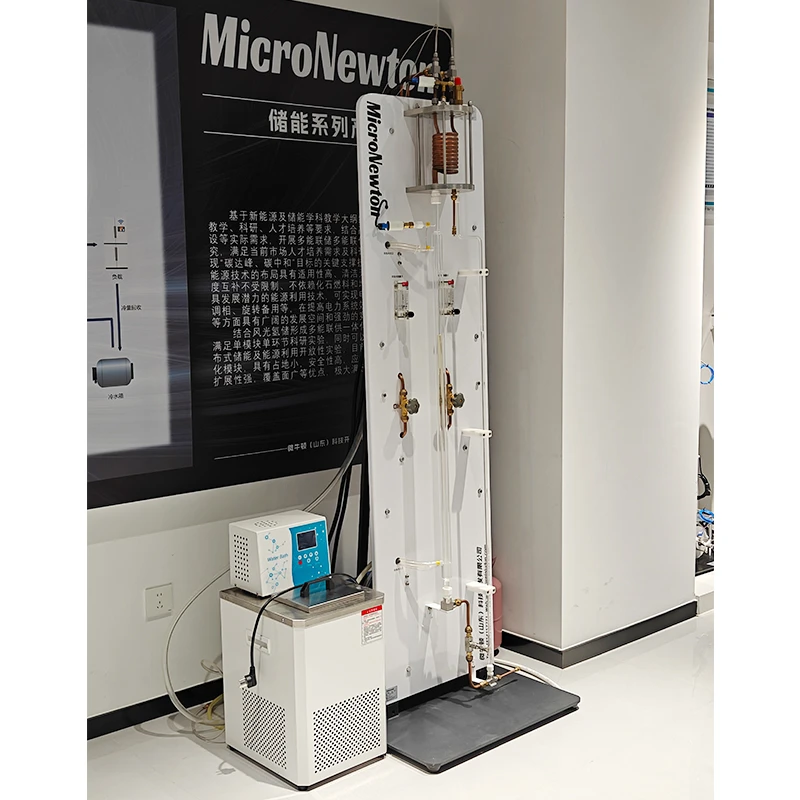

Ce produit est basé sur la théorie fondamentale de la convection à changement de phase dans le transfert de chaleur. Il est conçu pour fonctionner avec un banc expérimental de transfert de chaleur de base et est utilisé pour étudier les principes du transfert de chaleur par ébullition à l'intérieur d'un tube vertical, ainsi que pour démontrer le phénomène d'ébullition du tube.

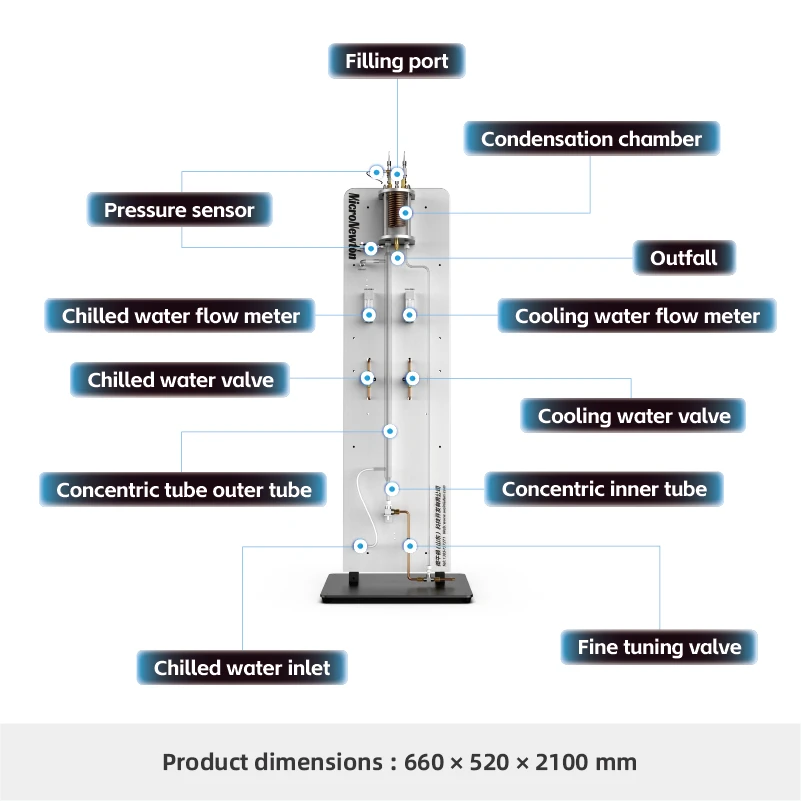

La structure principale est constituée d'un échangeur de chaleur à tubes concentriques en verre résistant à la chaleur. La chaleur transférée par l'eau chaude dans le tube extérieur fait bouillir le solvant à l'intérieur du tube intérieur, démontrant ainsi les différentes étapes d'ébullition du liquide à l'intérieur d'un tube vertical.

Renseignez-vous maintenant Prochains produits Ajouter à la liste

Attributs du produit

Modèle de produit	TH115	Nom du produit	Module expérimental de transfert de chaleur par ébullition de tubes
Principaux matériaux	Plaque d'acier galvanisée, verre de quartz, Acier inoxydable 304	Dimensions	660 × 520 × 2200 mm
Poids du produit	95kg	Environnement opérationnel	Température ambiante, Humidité relative ≤ 85%
Alimentation d'entrée	Aucun
Modules requis	Pompe à vide	Modules optionnels	Aucun
