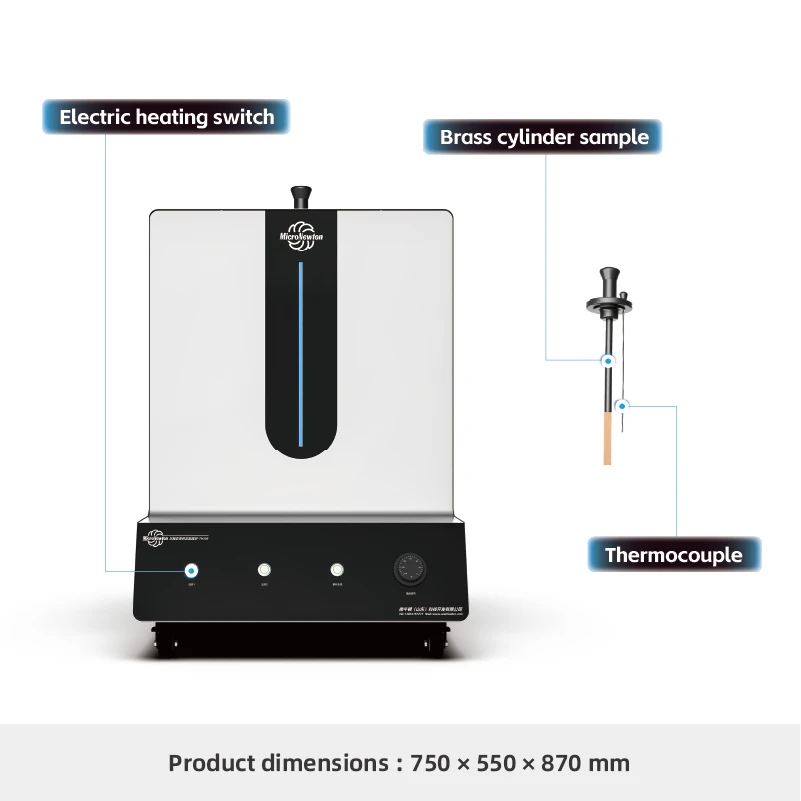

TH106-Appareil expérimental à conduction thermique transitoire (état instable)

TH106-Appareil expérimental à conduction thermique transitoire (état instable)

Ce produit est utilisé conjointement avec un banc expérimental de base sur le transfert de chaleur pour étudier le processus de transfert de chaleur transitoire de matériaux métalliques de formes spécifiques, ainsi que la distribution et la variation de la température interne au centre dans le temps, comme couvert dans les cours sur le transfert de chaleur.

La configuration standard comprend huit éprouvettes : quatre formes (plaque plate, sphère, cylindre épais et cylindre mince) constituées de deux matériaux (laiton et acier inoxydable). Chaque échantillon est doté d'un thermocouple de haute précision en son centre, permettant la mesure en temps réel des changements transitoires de température centrale pour différents matériaux solides.

En appliquant des données de température transitoire combinées à la méthode des paramètres localisés, la conductivité thermique des échantillons peut être calculée. Le système aide les utilisateurs à comprendre en profondeur les principes de la conduction thermique instable et les méthodes d'analyse théoriques typiques. La personnalisation des spécimens, la conception expérimentale et les applications étendues sont prises en charge.

Renseignez-vous maintenant Prochains produits Ajouter à la liste

Fonctions expérimentales

1. Étudiez le processus de transfert de chaleur transitoire de la surface au centre des échantillons et analysez la variation de température au fil du temps.

2.Calculez la conductivité thermique des échantillons cylindriques en fonction de la variation de la température centrale.

3.Analyser les effets de la forme, de la taille et du matériau sur le transfert de chaleur transitoire (même matériau avec des formes différentes ; même géométrie avec des matériaux différents ; même matériau avec des géométries équivalentes différentes).

4. Comprendre et étudier la méthode de capacité localisée dans les problèmes de transfert de chaleur transitoire.

5. Prend en charge les expériences étendues et la conception expérimentale liées à la conduction thermique transitoire dans les solides.

Attributs du produit

Modèle de produit	TH106	Nom du produit	Appareil expérimental de conduction thermique transitoire (état instable)
Principaux matériaux	Plaque d'acier galvanisée, POM, acier inoxydable 304	Dimensions	750 × 550 × 870 mm
Poids du produit	68kg	Environnement opérationnel	Température ambiante, Humidité relative ≤ 85%
Alimentation d'entrée	Aucun
Modules requis	1. Plaque plate en laiton, cylindre (épais/mince) et échantillons sphériques 2. Plaque plate en acier inoxydable, cylindre (épais/mince) et échantillons sphériques	Modules optionnels	Aucun
