Appareil expérimental de transfert de chaleur par rayonnement TH103

Appareil expérimental de transfert de chaleur par rayonnement TH103

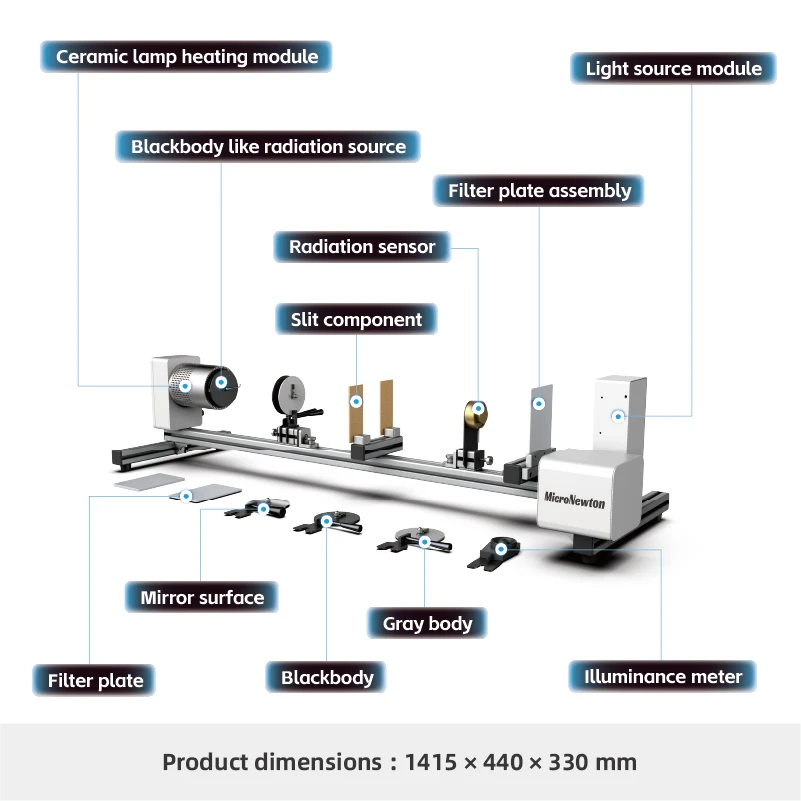

Ce produit est un dispositif pédagogique expérimental utilisé en laboratoire pour vérifier le transfert et la variation de l'énergie radiative. La plateforme comprend deux sources de rayonnement : un émetteur thermique et un émetteur de lumière (tous deux à puissance de rayonnement réglable).

Le rayonnement thermique est détecté à l'aide d'un capteur de rayonnement, tandis que le rayonnement lumineux est mesuré à l'aide d'un éclairementmètre. Divers composants optiques sont installés sur un banc optique entre l'émetteur et le détecteur, et les distances entre les composants peuvent être lues sur l'échelle située sur la plateforme optique.

En faisant tourner l'éclairementmètre, l'influence de l'angle d'incidence sur l'intensité du rayonnement peut être étudiée. Les composants optiques de support sont utilisés pour étudier les propriétés de réflexion, d’absorption et de transmission de différents matériaux sous différentes longueurs d’onde et températures.

Grâce à des expériences, les lois fondamentales du transfert de chaleur telles que la loi du rayonnement de Kirchhoff, la loi de Stefan-Boltzmann, la loi de distance de Lambert et la loi du cosinus de Lambert peuvent être vérifiées. Les valeurs de mesure sont affichées numériquement sur l'amplificateur de mesure et peuvent également être transmises directement à un PC via USB pour un traitement ultérieur des données.

Ces expériences aident les étudiants à comprendre les principes fondamentaux du rayonnement thermique, à développer les compétences techniques connexes et à améliorer les capacités d'innovation et de conception expérimentale.

Renseignez-vous maintenant Prochains produits Ajouter à la liste

Fonctions expérimentales

1.Utilisez une source de rayonnement thermique et un radiomètre, ou une source de rayonnement lumineux et un éclairementmètre, pour vérifier la loi du carré inverse.

2.Utilisez une source de rayonnement thermique et un radiomètre pour vérifier la loi de Stefan-Boltzmann.

3.Utilisez une source de rayonnement thermique, des plaques métalliques et un radiomètre pour étudier l'émissivité de différentes caractéristiques de surface.

4.Utilisez une source de rayonnement thermique, des plaques métalliques et un radiomètre pour vérifier la loi de Kirchhoff.

5.Vérifiez la relation entre l’échange de rayonnement et la surface relative.

6.Vérifiez l'influence des coefficients de rayonnement entre des surfaces rapprochées sur la température de surface et l'échange thermique.

7.Utilisez une source de rayonnement lumineux rotatif et un éclairementmètre pour vérifier la loi du cosinus de Lambert.

8.Utilisez une source de rayonnement lumineux, un filtre optique et un éclairementmètre pour vérifier la loi d’absorption de Lambert.

9. Étudiez et calculez la relation entre les facteurs de vue (facteurs de configuration) et l'intensité du rayonnement.

Modèle de produit	TH103	Nom du produit	Appareil expérimental de transfert de chaleur par rayonnement
Principaux matériaux	Acier inoxydable 304, profilé en aluminium 40 × 40 × 3 mm, Plaque d'acier galvanisée	Dimensions	1415 × 410 × 330 mm
Poids du produit	21,2 kg	Environnement opérationnel	Température ambiante, Humidité relative ≤ 85%
Alimentation d'entrée	Aucun
Modules requis	1. Spécimen noir 2. Spécimen poli 3. Spécimen mat 4. Filtre optique 5. Capteur de rayonnement 6. Appareil de mesure de l'éclairement	Modules optionnels	Aucun
