TH107-Module expérimental sur la conductivité thermique des liquides et des gaz

TH107-Module expérimental sur la conductivité thermique des liquides et des gaz

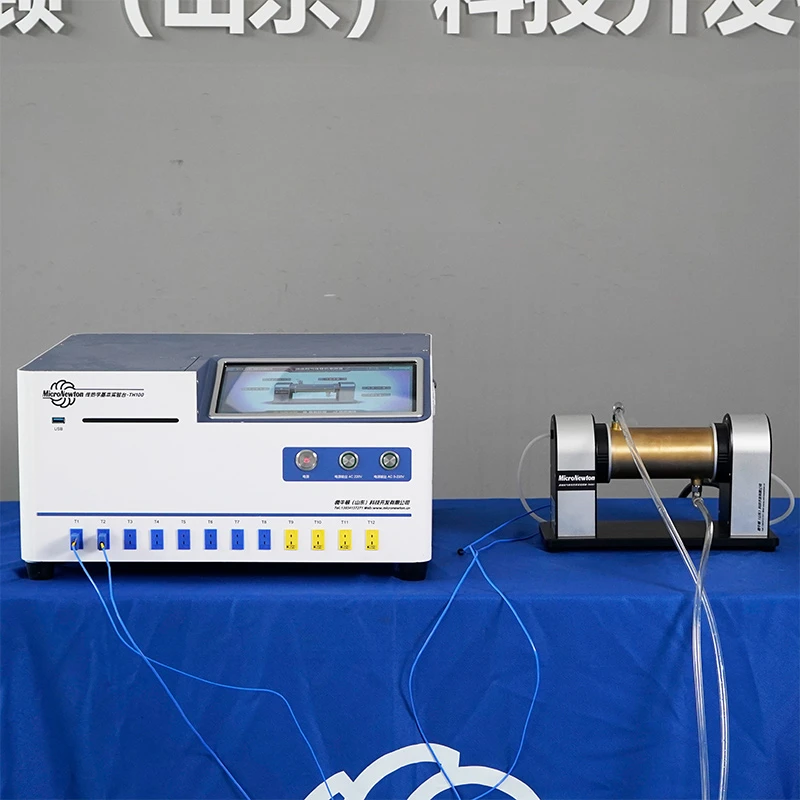

Ce produit est utilisé conjointement avec un banc expérimental de base sur le transfert de chaleur pour des expériences impliquant l'analyse et le calcul de la conduction thermique unidimensionnelle en régime permanent dans les liquides et les gaz, comme couvert dans les cours sur le transfert de chaleur.

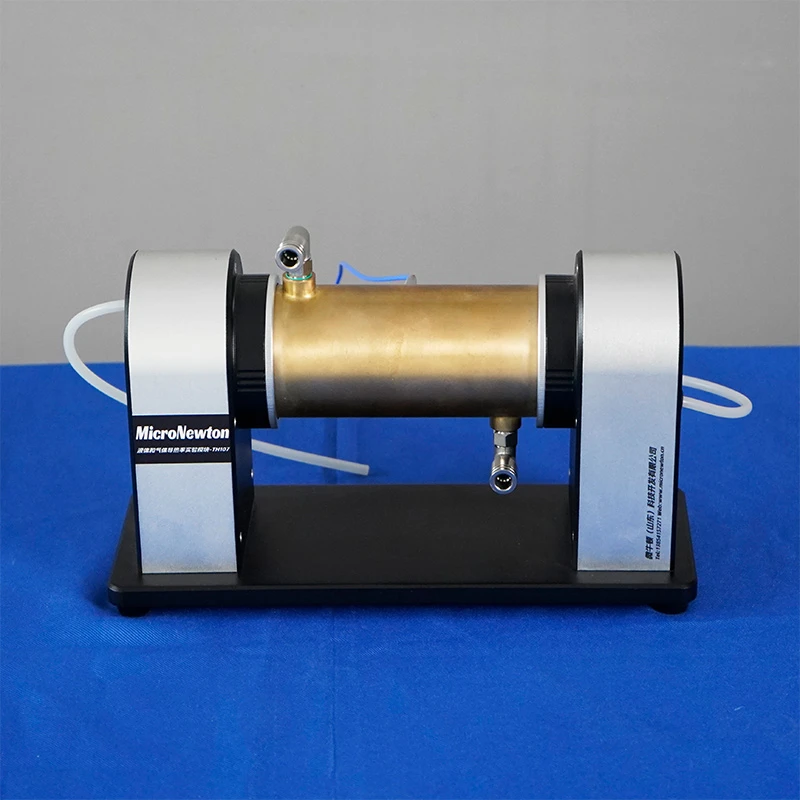

L'appareil est conçu comme un modèle unidimensionnel de conduction thermique radiale en régime permanent, composé d'un module de chauffage, d'une enveloppe d'échantillon et d'une unité de refroidissement. Le corps principal est un échangeur de chaleur à enveloppe : un élément chauffant électrique est situé au centre, tandis que de l'eau de refroidissement à température constante circule à travers l'enveloppe extérieure. L'espace entre les parois est rempli du liquide ou du gaz à tester.

Le module peut être utilisé pour mesurer la conductivité thermique de liquides non corrosifs (tels que l'alcool et la glycérine) et de gaz ininflammables (tels que l'air et l'azote). Il est compact et portable, avec un modèle théorique intuitif, ce qui le rend pratique pour l'enseignement et l'analyse expérimentale.

Renseignez-vous maintenant Prochains produits Ajouter à la liste

Attributs du produit

Modèle de produit	TH107	Nom du produit	Module expérimental de conductivité thermique des liquides et des gaz

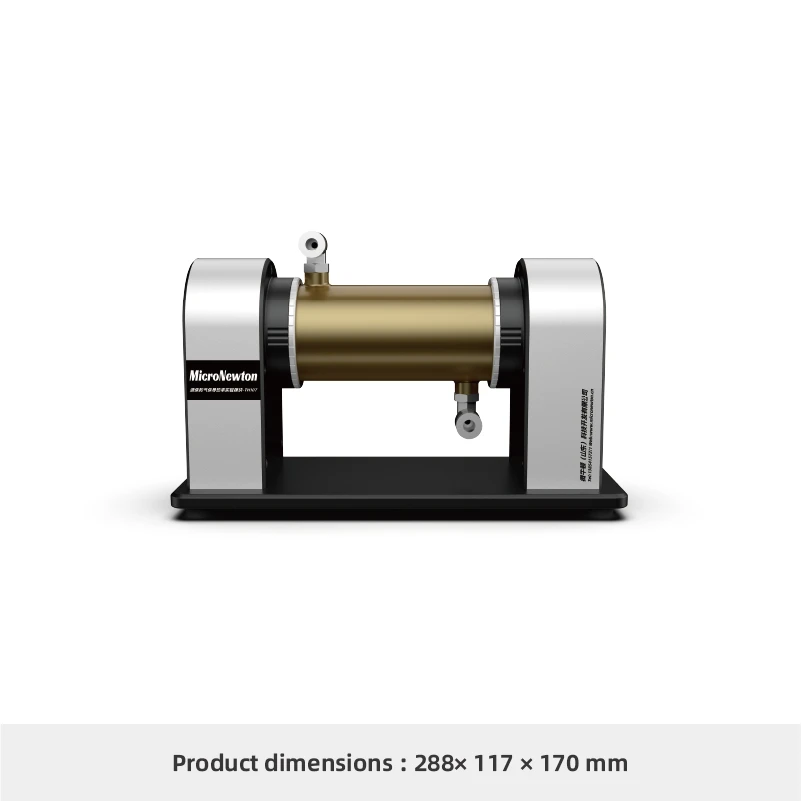

Principaux matériaux	Alliage d'aluminium 6061, laiton H58	Dimensions	288 × 117 × 170 mm
Poids du produit	6,5 kg	Environnement opérationnel	Température ambiante, Humidité relative ≤ 85%
Alimentation d'entrée	Aucun
Modules requis	Aucun	Modules optionnels	Aucun
