Fondamentaux du transfert de chaleur
Ce produit est conçu pour être utilisé avec la plateforme expérimentale de base sur le transfert de chaleur afin de mener des expériences liées à la loi de conduction thermique unidimensionnelle en régime permanent de la loi de Fourier sur la conduction thermique du cours Transfert de chaleur.

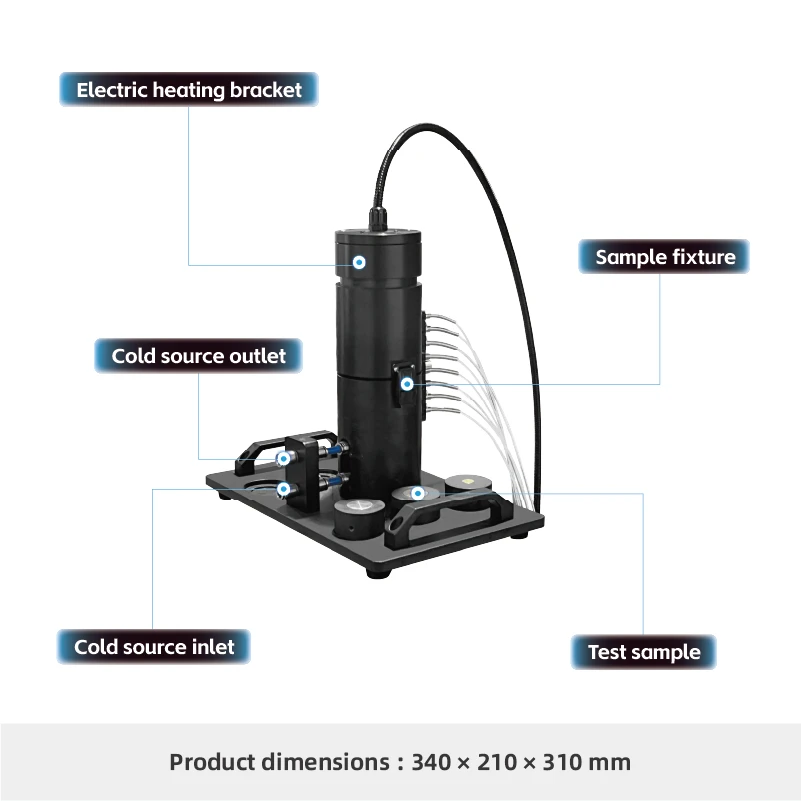

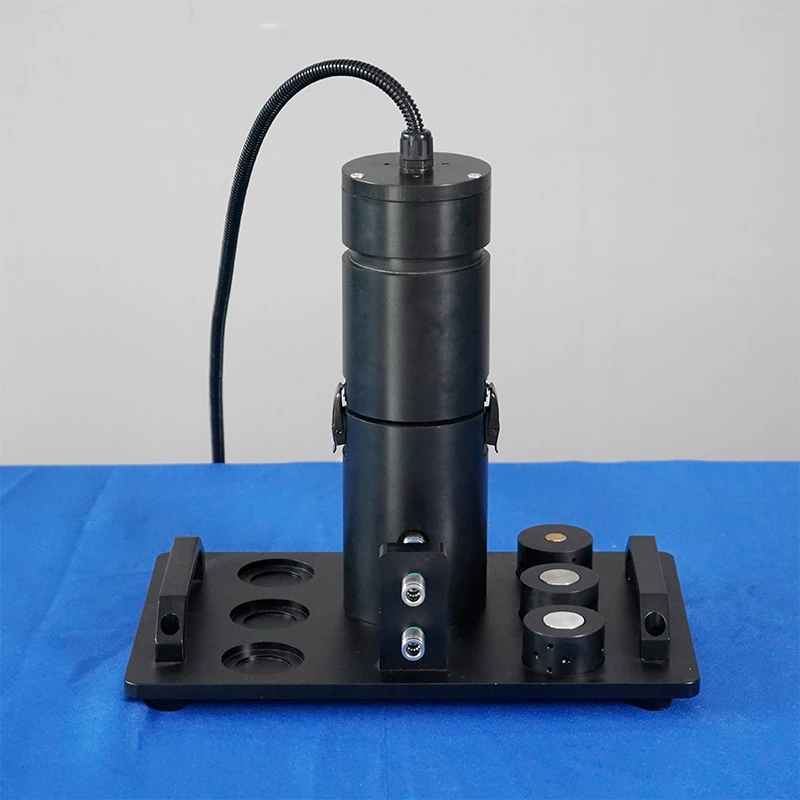

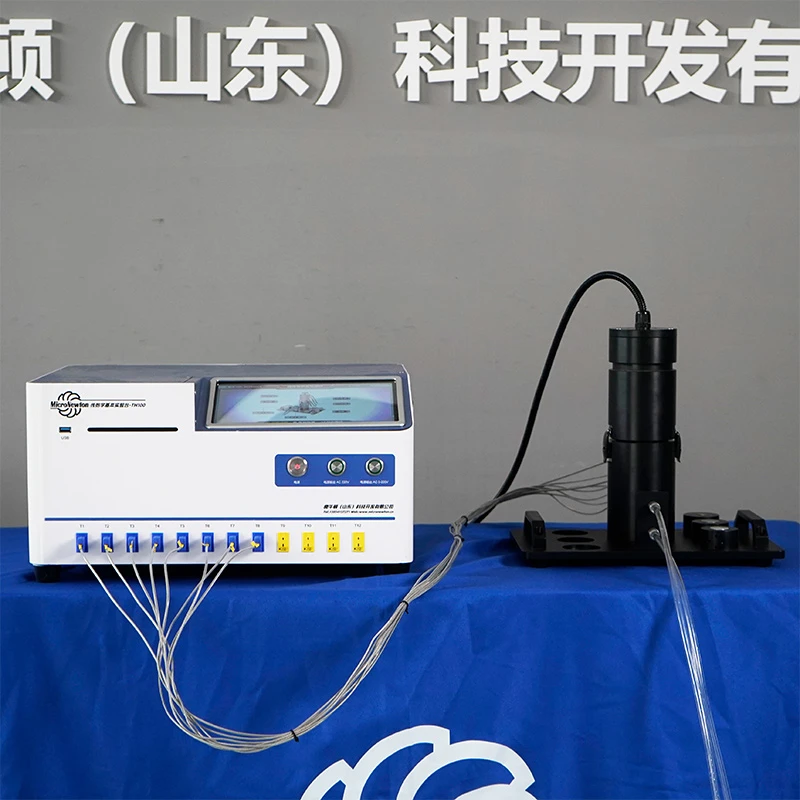

Le dispositif se compose d'une section de chauffage, d'une section d'échantillon, d'une section de refroidissement et d'un corps d'isolation, formant un modèle expérimental de conduction thermique axiale en régime permanent unidimensionnel. La section d'échantillon peut être facilement remplacée et les points de mesure de température sont répartis uniformément dans chaque section. Les données expérimentales sont collectées et transmises à la plateforme expérimentale de transfert de chaleur.
L'appareil est principalement utilisé pour analyser la variation de température des matériaux solides cylindriques dans la direction du flux de chaleur, permettant aux utilisateurs de comprendre scientifiquement et de vérifier visuellement la loi de Conduction thermique de Fourier et de calculer la conductivité thermique des échantillons.
Il prend en charge le remplacement des échantillons par différents matériaux et sections transversales, ainsi que la personnalisation par l'utilisateur, et peut être étendu aux applications de recherche impliquant des matériaux isolants et des matériaux conducteurs thermiques.
Partager:
Added to cart successfully
Fonctions expérimentales
1. Utilisé pour étudier et vérifier le principe de conduction thermique unidimensionnelle à l'état stable, et analyser le processus de transfert de chaleur axial et la distribution de température dans les matériaux cylindriques.
2. Aide à comprendre la loi de Conduction thermique de Fourier et à calculer la conductivité thermique des matériaux solides.
3. Mesure les différences de répartition de la température dans les matériaux solides simples et composites sous transfert de chaleur en régime permanent.
4. Mesure, calcule et compare la conductivité thermique de différents matériaux.
5. Mesure la chute de température et la résistance thermique de contact à l'interface des matériaux de plaques composites.
6. Mesure la répartition de la température lorsque la section transversale de conduction thermique des matériaux métalliques cylindriques diminue pendant un transfert de chaleur constant.
7. Génère des courbes temps-température et des courbes de puissance pour la conduction thermique de différents échantillons de matériaux.
8. Peut être étendu à la recherche et à l'analyse comparative des matériaux d'isolation, des matériaux d'isolation thermique et des matériaux conducteurs thermiques, y compris la mesure de leur conductivité thermique dans des applications pratiques.
Attributs du produit
|
Modèle de produit |
TH101 |
Nom du produit |
Appareil expérimental de conduction thermique linéaire |
|
Principaux matériaux |
POM, alliage d'aluminium 6061, cuivre |
Dimensions |
340×210×310mm |
|
Poids du produit |
7,4kg |
Environnement opérationnel |
Température ambiante, Humidité relative ≤ 85% |
|
Alimentation d'entrée |
Monophasé à trois fils, 220 V ±5 %, 50 Hz/60 Hz |
||
|
Modules requis |
Échantillon en laiton de diamètre égal, spécimen en laiton de diamètre réduit, spécimen en acier inoxydable, spécimen en alliage d'aluminium, bain-marie à température constante |
Modules optionnels |
Aucun |
