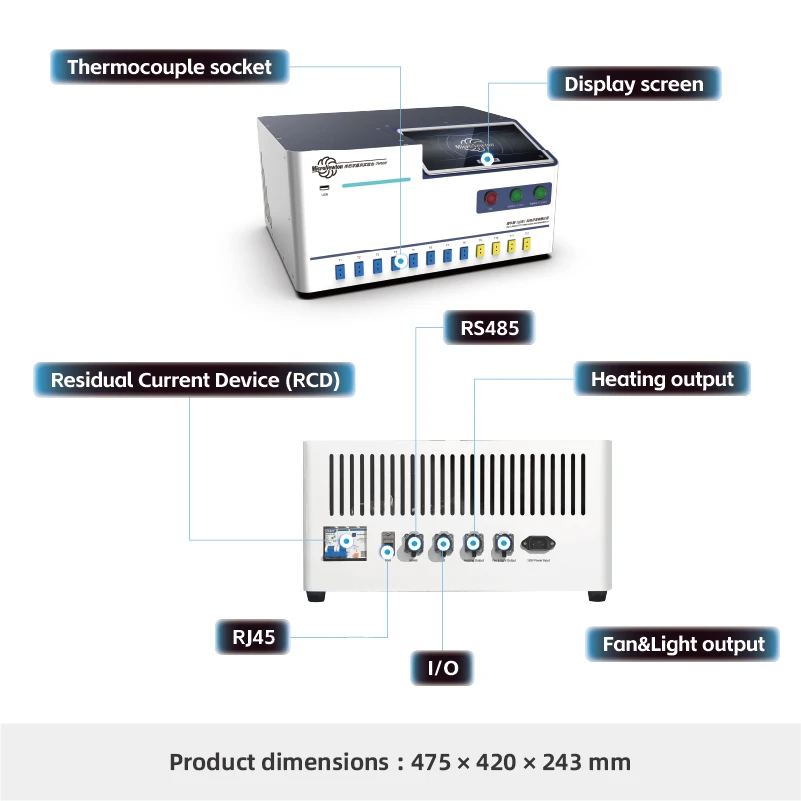

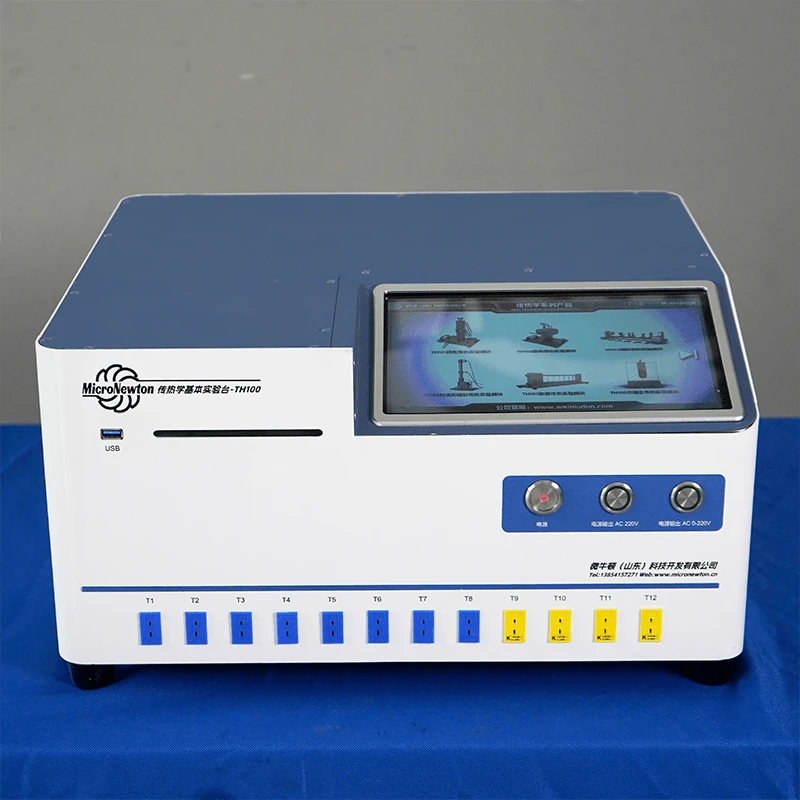

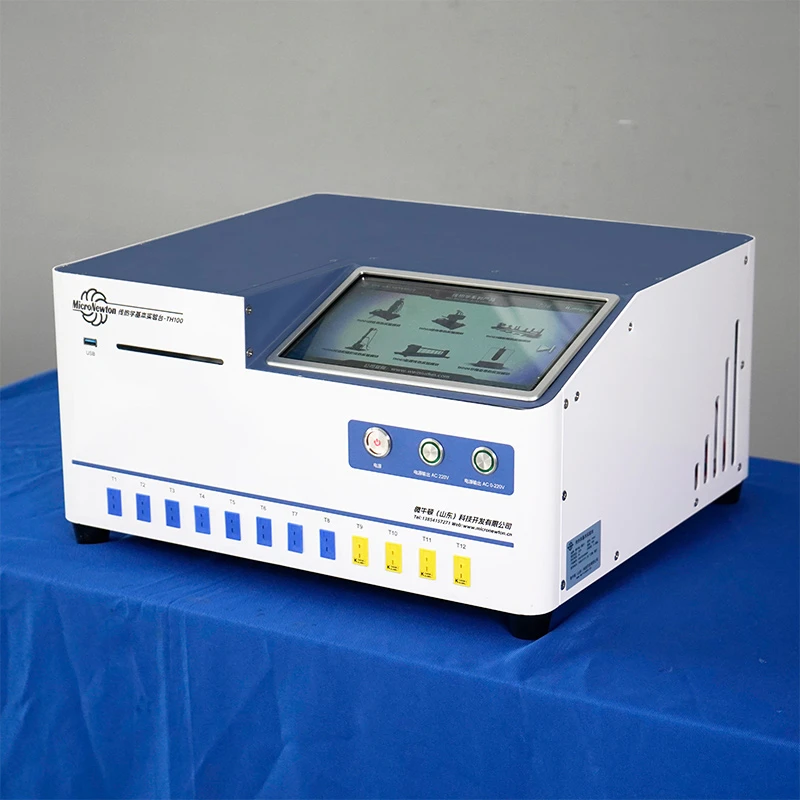

Plate-forme expérimentale de base de transfert de chaleur

Fonctions expérimentales

1. La plateforme expérimentale est équipée d’un écran d’affichage intégré. Les utilisateurs peuvent régler les fonctions via l'écran tactile, et l'écran fournit un retour audio.

2. Le système comprend 10 modèles de modules expérimentaux de transfert de chaleur intégrés, chacun configuré avec des diagrammes schématiques des principes expérimentaux, la distribution des points de mesure et l'acquisition et l'affichage des données en temps réel. Il présente également des courbes expérimentales dynamiques en temps réel et prend en charge l'exportation de données expérimentales au format Excel.

3. Il prend en charge l'entrée, la sortie, le contrôle et l'acquisition de données complètes pour divers modules d'expérimentation de transfert de chaleur.

4. En plus d'être utilisée avec les modules d'expérimentation de transfert de chaleur, la plate-forme peut également servir d'outil d'acquisition de données autonome pour des applications étendues, telles que la mesure de température et de pression, le stockage et la sortie dans des expériences d'ingénierie thermique associées.

Attributs du produit

Modèle de produit	TH100	Nom du produit	Plateforme expérimentale de base sur le transfert de chaleur
Principaux matériaux	Plaque d'acier galvanisée	Dimensions	475×420×243mm
Poids du produit	19,2 kg	Environnement opérationnel	Température ambiante, Humidité relative ≤ 85%
Alimentation d'entrée	Monophasé à trois fils, 220 V ±5 %, 50 Hz/60 Hz 110 V ±5 %, 50 Hz/60 Hz
Modules requis	Aucun	Modules optionnels	Aucun
