TH110-Module expérimental de transfert de chaleur par convection à plaque plate, à ailettes et surface à ailettes

TH110-Module expérimental de transfert de chaleur par convection à plaque plate, à ailettes et surface à ailettes

Ce produit est utilisé conjointement avec un banc expérimental de base sur le transfert de chaleur pour étudier le transfert de chaleur par convection dans des échangeurs de chaleur avec différentes structures de surface, comme couvert dans les cours sur le transfert de chaleur.

Basé sur des modèles classiques de surfaces étendues telles que des plaques plates, des ailettes à broches et des ailettes, le module permet une analyse expérimentale et un calcul des performances de transfert de chaleur dans des conditions de convection naturelle et de convection forcée.

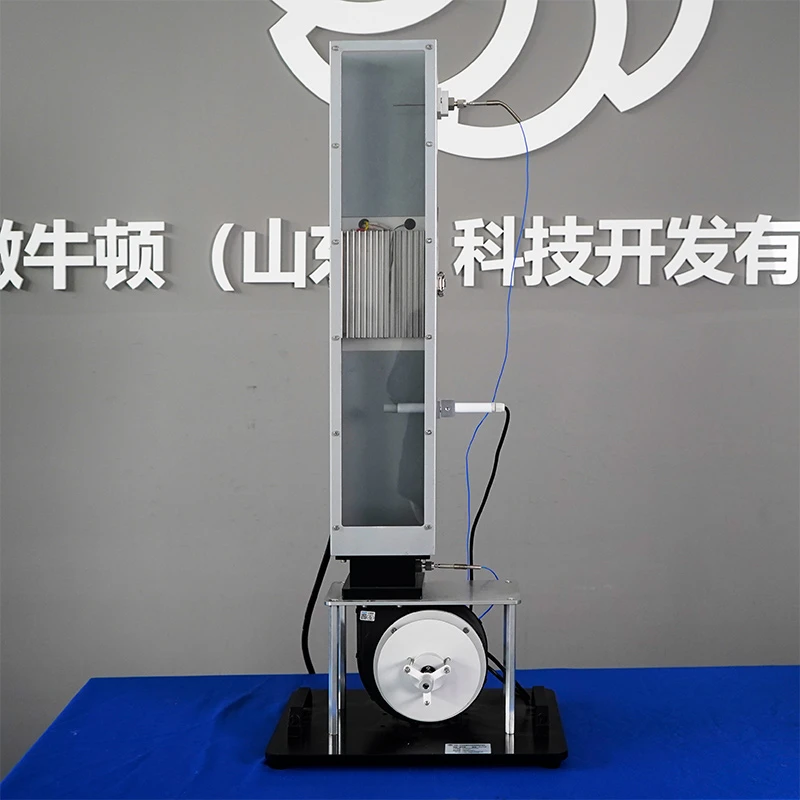

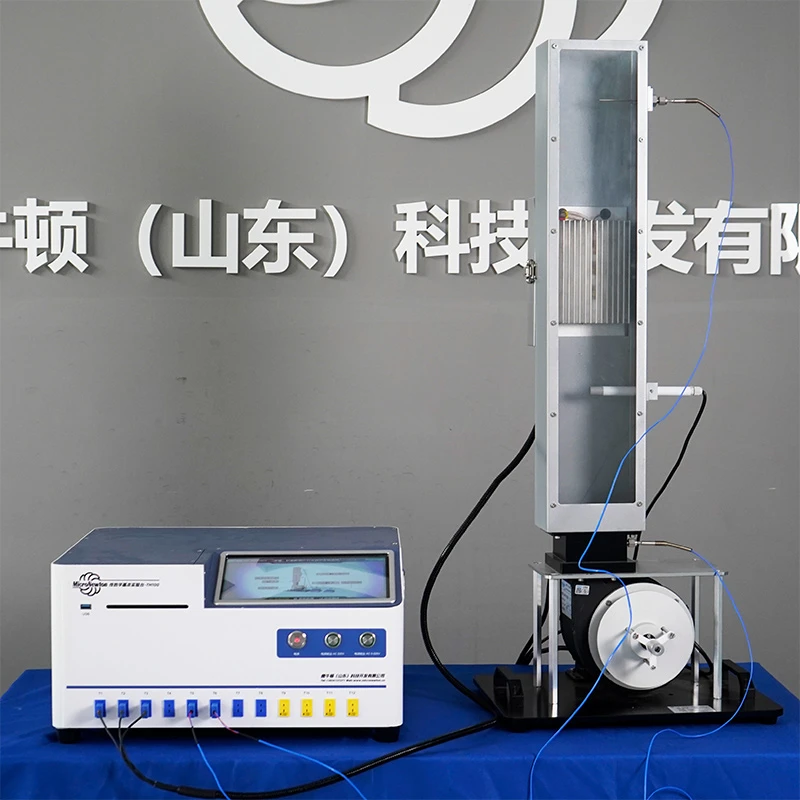

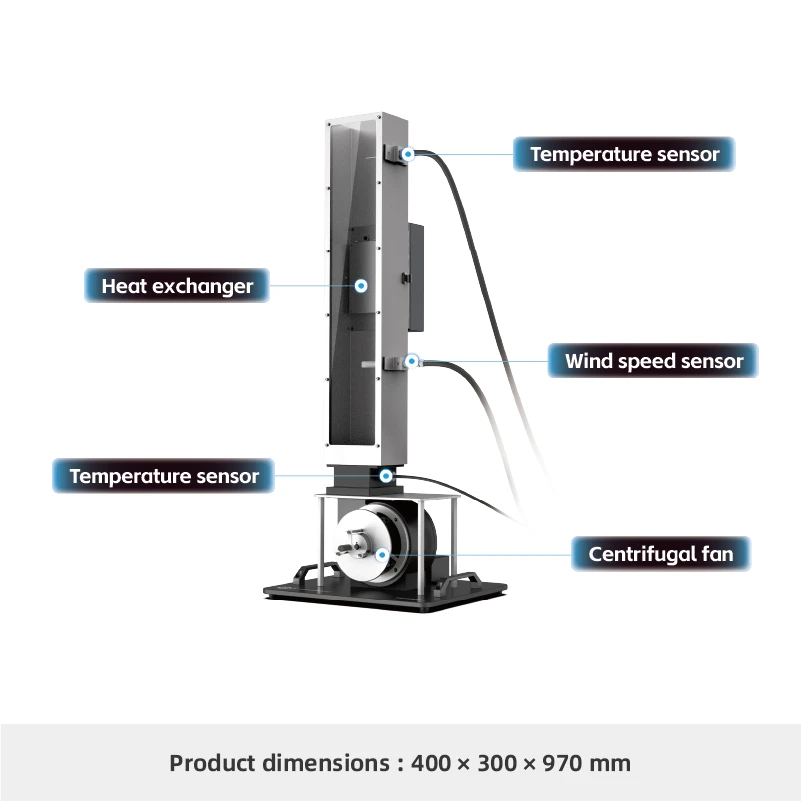

Le système comprend un canal de flux d'air transparent avec une vitesse de vent réglable, équipé d'un ventilateur centrifuge, d'un capteur de vitesse du flux d'air, de thermocouples et d'éprouvettes interchangeables (plaque plate, ailettes et ailettes à broches). Les données expérimentales sont collectées et enregistrées via la plateforme expérimentale de base sur le transfert de chaleur. Les spécimens sont également extensibles pour des études ultérieures.

Renseignez-vous maintenant Prochains produits Ajouter à la liste

Expérimental Fonctions

1. Étudiez la variation de la température de surface avec la puissance de chauffage pour les plaques plates, les ailettes à broches et les surfaces à ailettes dans des conditions de convection naturelle.

2. Étudiez la variation de la température de surface avec la puissance de chauffage pour les plaques plates, les ailettes à broches et les surfaces à ailettes dans des conditions de convection forcée.

3. Comprendre les principes de base de la mesure des coefficients de transfert de chaleur en convection naturelle et forcée.

4. Comparez et analysez les performances de dissipation thermique des ailettes à broches dans des dispositions en ligne et décalées.

5. Étudiez l’effet d’une surface étendue sur les performances de transfert de chaleur.

6. Mesurez la répartition de la température sur des surfaces étendues.

Attributs du produit

Modèle de produit	TH110	Nom du produit	Module expérimental de transfert de chaleur par convection à plaque plate, à ailettes et à surfaces à ailettes
Principaux matériaux	Alliage d'aluminium 6061, acier inoxydable 304	Dimensions	400 × 300 × 970 mm
Poids du produit	20 kg	Environnement opérationnel	Température ambiante, Humidité relative ≤ 85%
Alimentation d'entrée	Aucun
Modules requis	Plaque plate, ailettes à broches (dispositions en ligne et décalées), spécimens à nageoires	Modules optionnels	Aucun
