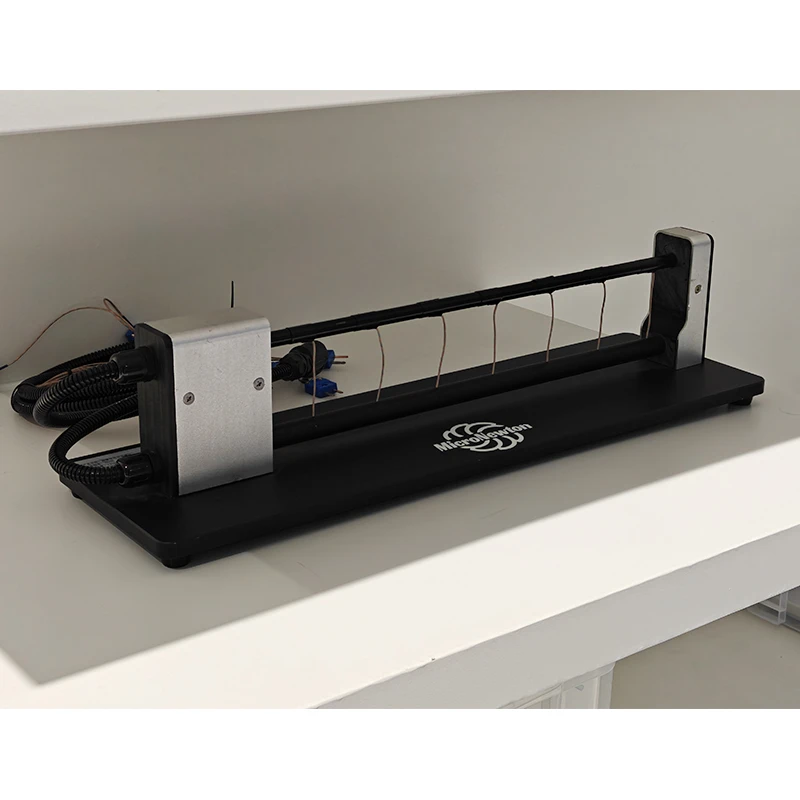

Appareil expérimental de transfert de chaleur par surface à ailettes TH105

Appareil expérimental de transfert de chaleur par surface à ailettes TH105

Ce produit est utilisé conjointement avec un banc expérimental de transfert de chaleur de base pour étudier le processus de transfert de chaleur de matériaux en forme de tige sous les effets combinés de la convection naturelle et du rayonnement, ainsi que la distribution de la température dans des conditions stables, comme couvert dans les cours sur le transfert de chaleur.

Basé sur le modèle de conduction à ailettes cylindriques, le système permet un calcul complet de la conductivité thermique des matériaux métalliques en forme de tige. Il représente un cas d’application intégré typique dans le domaine du transfert de chaleur.

Cet appareil permet d'approfondir la compréhension de l'excès de température (relative) et de vérifier les méthodes de résolution numérique des équations différentielles non homogènes du second ordre dans l'analyse de la conduction thermique. Il familiarise également les utilisateurs avec les techniques de calcul numérique itératif.

Renseignez-vous maintenant Prochains produits Ajouter à la liste

Attributs du produit

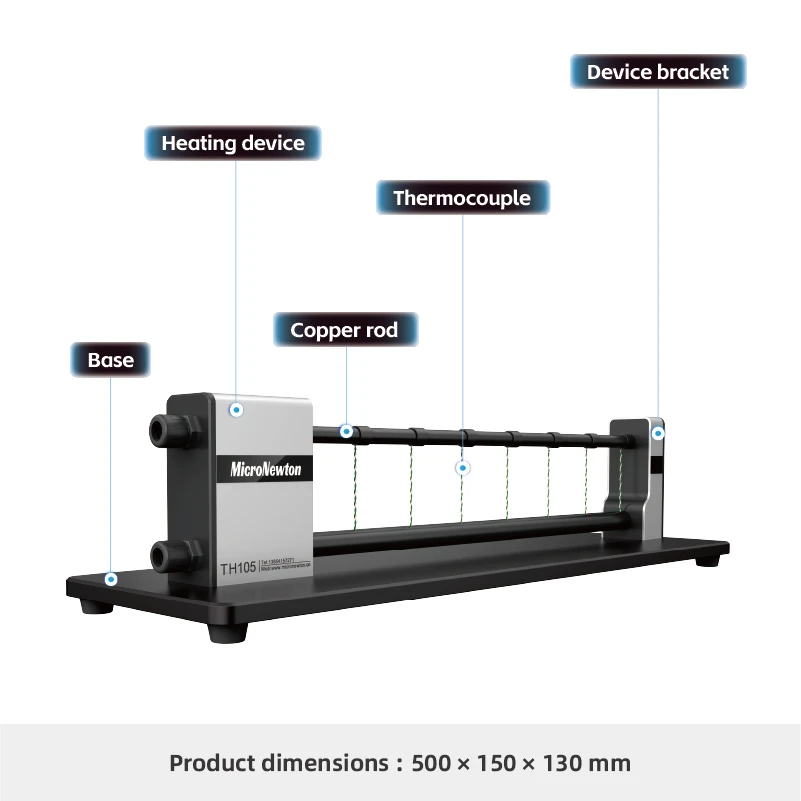

Modèle de produit	TH105	Nom du produit	Appareil expérimental de transfert de chaleur à surface à ailettes
Principaux matériaux	Polytétrafluoroéthylène (PTFE), H62 Laiton	Dimensions	500 × 150 × 130 mm
Poids du produit	3,1kg	Environnement opérationnel	Température ambiante, Humidité relative ≤ 85%
Alimentation d'entrée	Monophasé à trois fils, 220 V ±5 %, 50 Hz/60 Hz 110 V ±5 %, 50 Hz/60 Hz
Modules requis	Aucun	Modules optionnels	Aucun
