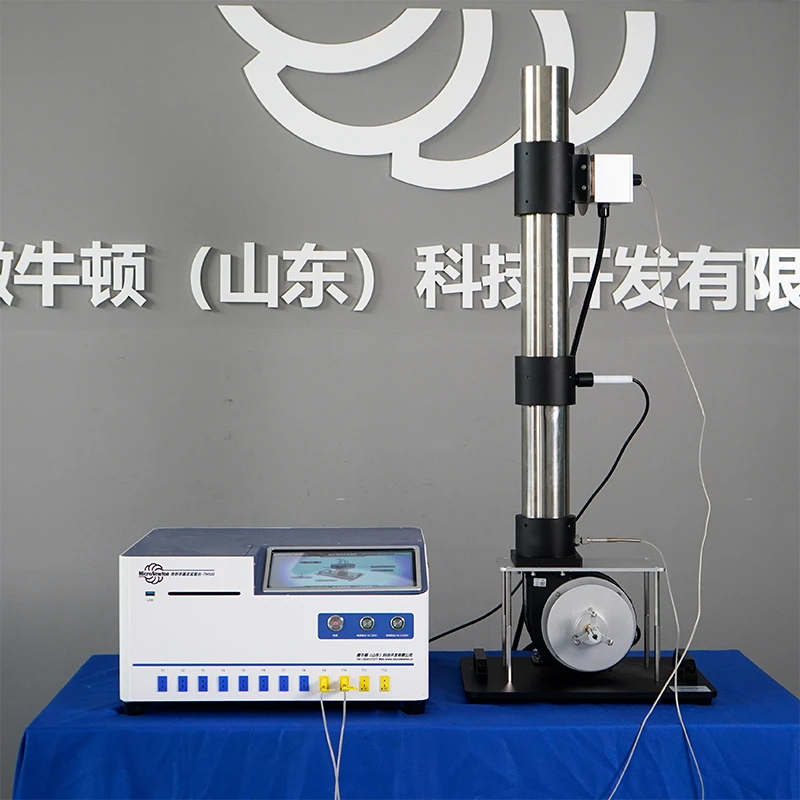

Ce produit est utilisé conjointement avec un banc expérimental de base sur le transfert de chaleur pour vérifier et étudier expérimentalement les principes et les lois du transfert de chaleur combiné impliquant la convection (convection naturelle et forcée) et le rayonnement, tels qu'abordés dans les cours sur le transfert de chaleur.

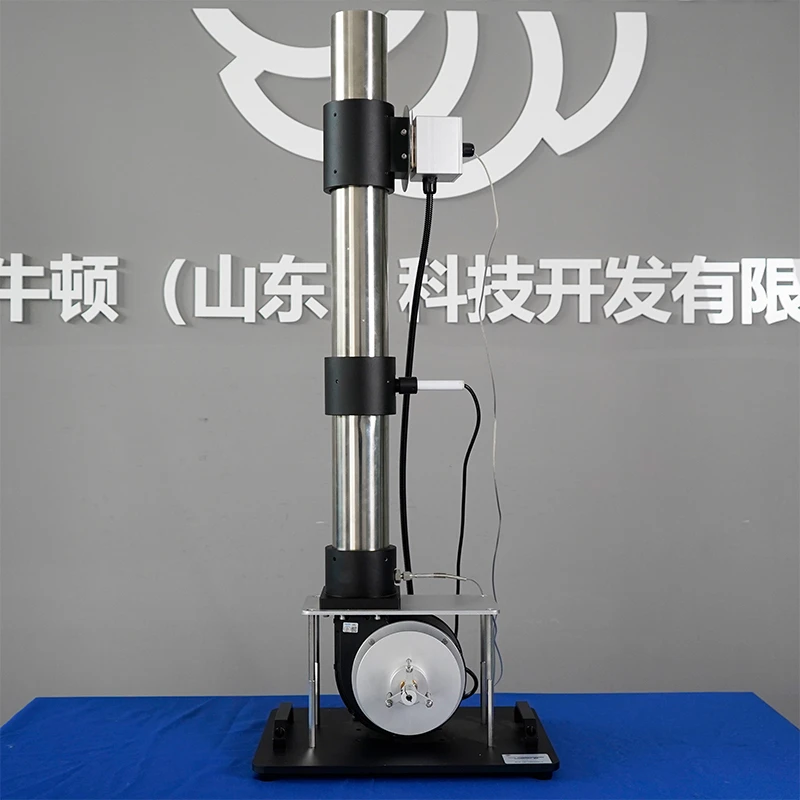

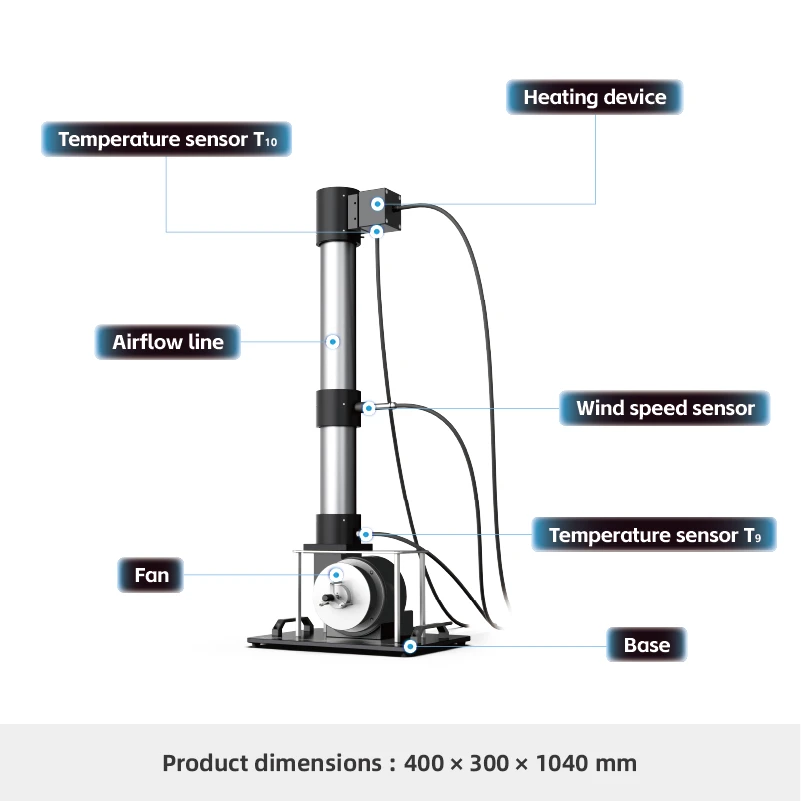

La plate-forme expérimentale est configurée avec un tube cylindrique chauffant par rayonnement thermique quasi-corps noir. Basé sur le modèle théorique du flux externe sur un cylindre, le système permet des expériences complètes sur la convection et le rayonnement en intégrant un canal de flux d'air, un ventilateur, un dispositif de contrôle de la vitesse du flux d'air et une régulation du chauffage électrique. Les données expérimentales sont collectées via la plate-forme expérimentale de base sur le transfert de chaleur, soutenant la conception expérimentale liée au cours.

Renseignez-vous maintenant Prochains produits Ajouter à la liste

Fonctions expérimentales

1. Étudier la répartition de la température à différentes positions sur la surface d'un cylindre dans des conditions de flux d'air externe (convection naturelle/convection forcée).

2.Mesurez le transfert de chaleur total d'un cylindre quasi-corps noir (rayonnement QR + convection QC) sous convection naturelle à différentes entrées de puissance, et comparez-le avec les variations de température de surface.

3. Mesurez le coefficient de transfert de chaleur par convection lorsque la température de surface du cylindre est relativement basse.

4. Mesurez le coefficient de transfert de chaleur radiatif lorsque la température de surface du cylindre est relativement élevée.

5. Observez et mesurez l'effet de la convection forcée sur le transfert de chaleur de la surface du cylindre sous différentes vitesses de vent.

6. Étudiez la variation du coefficient de transfert de chaleur local le long de la surface du cylindre sous différentes vitesses de vent.

Attributs du produit

Modèle de produit	TH104	Nom du produit	Appareil expérimental de transfert de chaleur par convection et rayonnement
Principaux matériaux	Alliage d'aluminium 6061, acier inoxydable 304	Dimensions	400 × 300 × 1030 mm
Poids du produit	13 kg	Environnement opérationnel	Température ambiante, Humidité relative ≤ 85%
Alimentation d'entrée	Aucun
Modules requis	Aucun	Modules optionnels	Aucun
