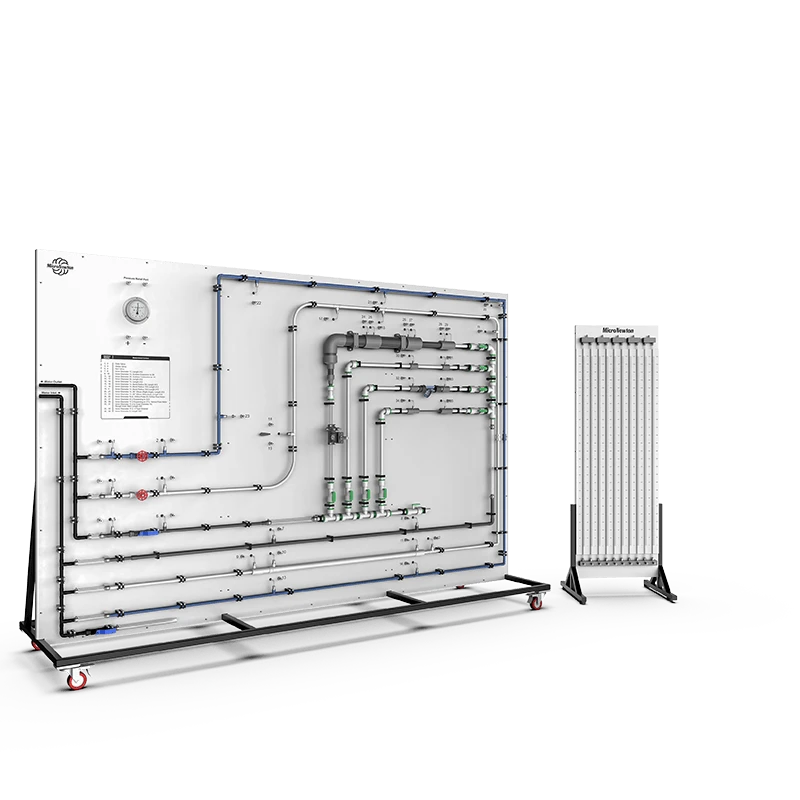

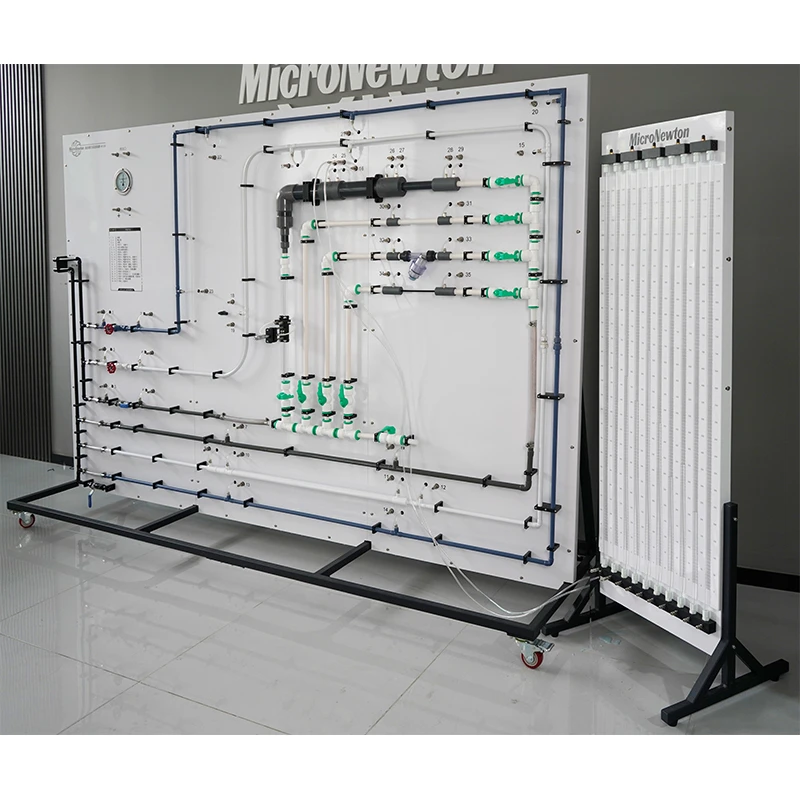

Appareil expérimental de résistance au débit H130

Appareil expérimental de résistance au débit H130

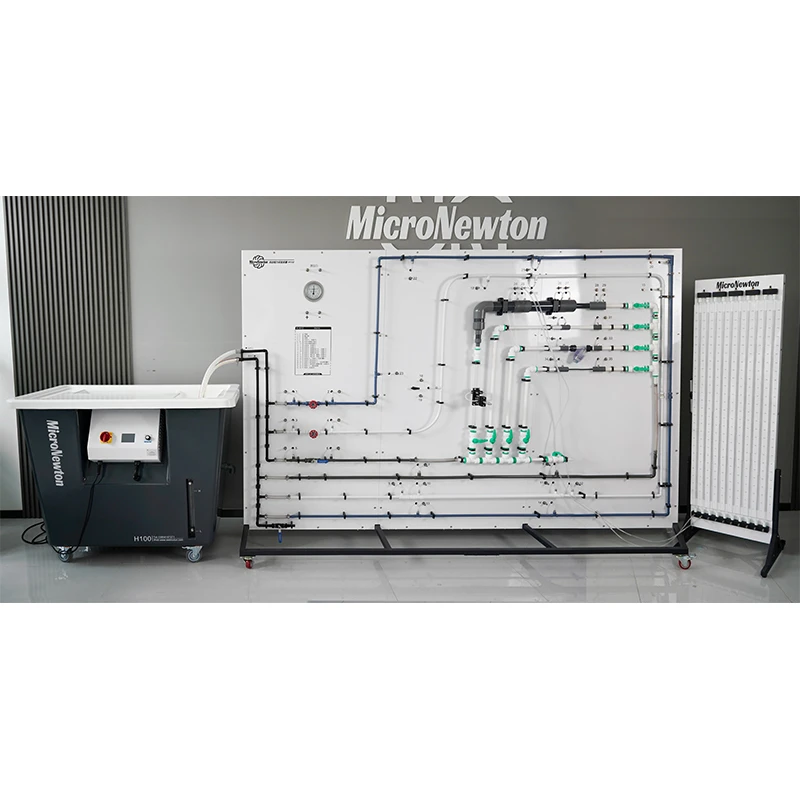

Cet appareil est conçu pour être utilisé avec le banc expérimental de mécanique des fluides de base H100 pour mesurer la résistance de frottement générée lorsque le fluide s'écoule à travers différents tuyaux ou raccords de tuyauterie à l'intérieur d'un pipeline.

La perte de charge dans les canalisations et raccords est un problème classique en mécanique des fluides. L'appareil expérimental de résistance à l'écoulement H130 démontre l'écoulement d'un fluide à travers divers composants tels que des tuyaux bruts, des filtres, des vannes et d'autres raccords de tuyauterie grâce à des vannes et des configurations de tuyaux spécialement conçues. Il permet également une analyse quantitative de la perte de charge relative pendant le processus d'écoulement.

Le débit au cours de l'expérience peut être ajusté avec précision à l'aide de débitmètres à plaque à orifice, de débitmètres Venturi et de débitmètres à tube de Pitot, tout en démontrant le fonctionnement pratique de différents types de débitmètres pour la mesure du débit.

Renseignez-vous maintenant Prochains produits Ajouter à la liste

Fonctions expérimentales

1. Étudiez les pertes de charge locales lorsque le fluide s'écoule à travers des expansions soudaines, des contractions soudaines, des vannes, des filtres et des coudes.

2. Étudiez les pertes de charge par frottement le long de tuyaux présentant des surfaces lisses, différents niveaux de rugosité et différents diamètres.

3. Étudiez l'utilisation de débitmètres courants tels que les débitmètres à orifice, Venturi et à tube de Pitot, et mesurez leurs pertes de résistance locales.

4.Apprenez les méthodes et techniques de calcul des pertes locales et des coefficients de perte de résistance locale.

5.Apprenez les méthodes permettant de déterminer le facteur de frottement et la perte de charge pour des tuyaux de différents diamètres et rugosités.

Attributs du produit

Modèle de produit	H130	Nom du produit	Appareil expérimental de résistance à l'écoulement

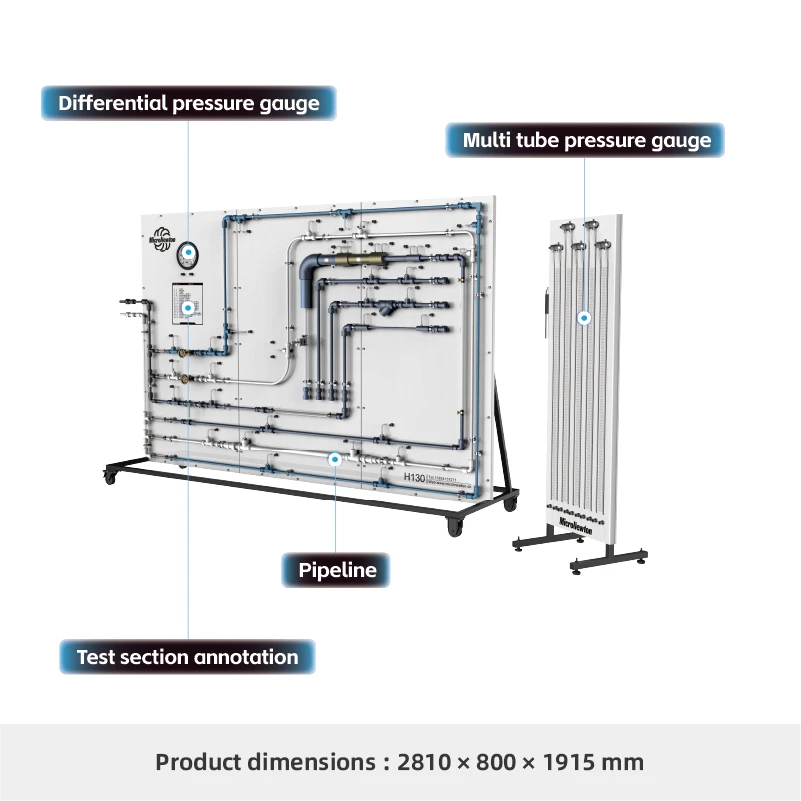

Principaux matériaux	Tuyau en cuivre, tôle galvanisée	Dimensions	2810×800×1915mm
Poids du produit	208,5 kg	Environnement opérationnel	Température ambiante, humidité relative ≤ 85 %
Alimentation d'entrée	Monophasé à trois fils, 220 V ±5 %, 50 Hz/60 Hz 110 V ±5 %, 50 Hz/60 Hz
Modules requis	Aucun	Modules optionnels	Aucun
