Fondements de la mécanique des fluides
Cet appareil est principalement utilisé pour démontrer et étudier les principes de fonctionnement de plusieurs types de débitmètres, tels que le débitmètre Venturi, le débitmètre à plaque à orifice et le débitmètre à rotor, ainsi que l'application de l'équation de Bernoulli dans ces débitmètres.

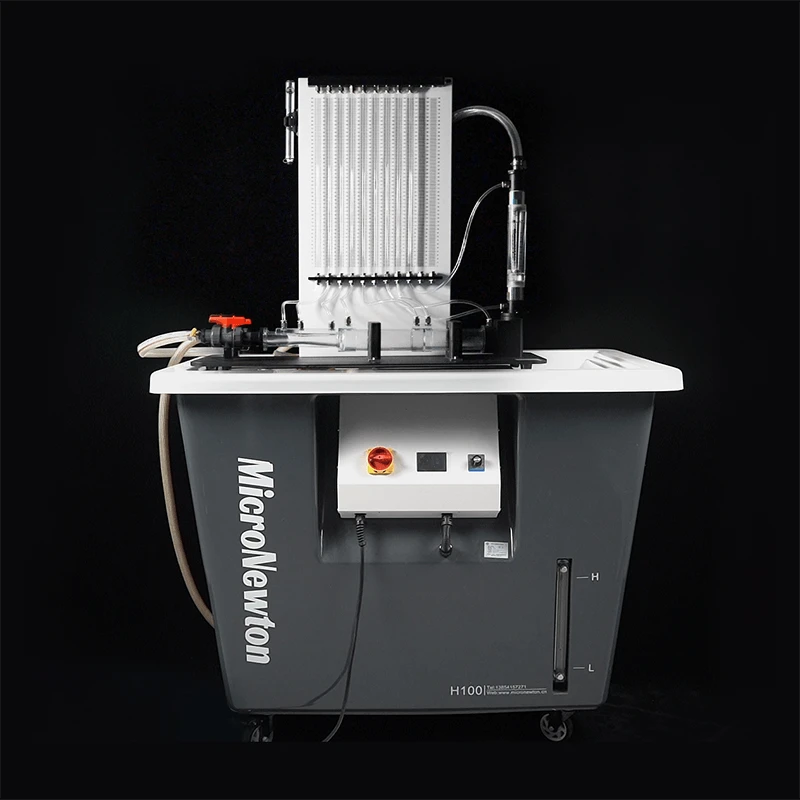

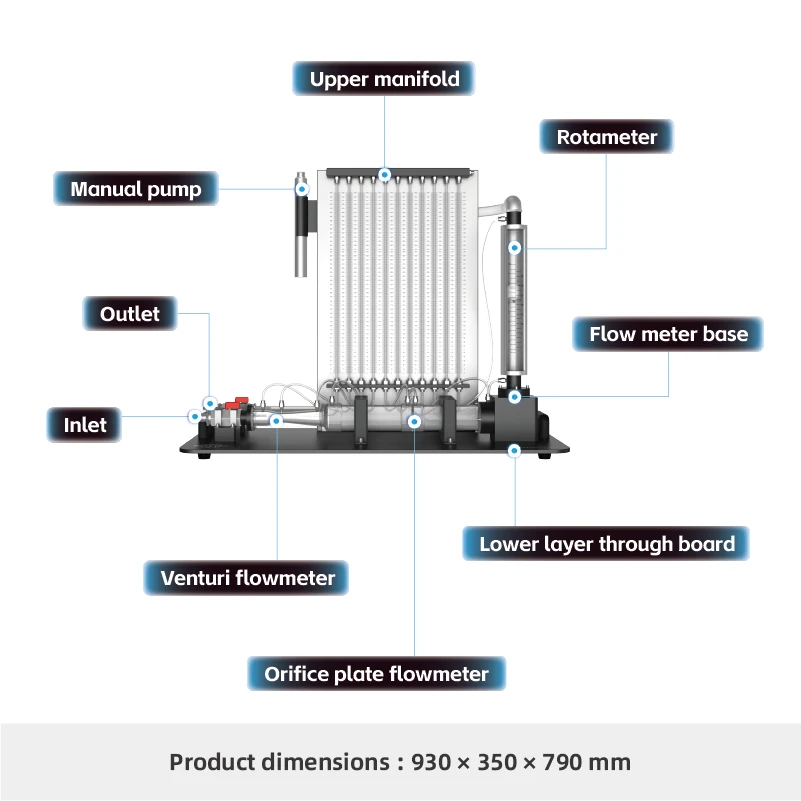

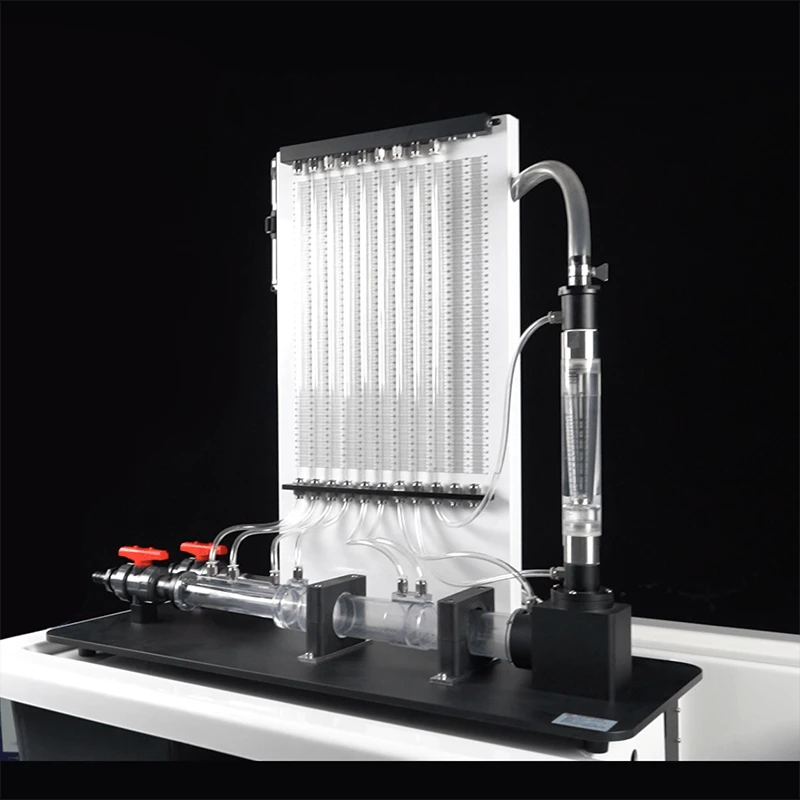

Le corps principal de l'appareil se compose d'une canalisation horizontale équipée de vannes, d'une plaque à orifice, d'un débitmètre Venturi et de prises de pression. De plus, un tuyau coudé se connecte au débitmètre à rotor et toutes les prises de pression sont connectées à un manomètre multitube monté sur le panneau arrière.
Lors des expériences, l’appareil doit être connecté au banc expérimental de mécanique des fluides de base H100. La canalisation principale et les débitmètres sont constitués de matériaux entièrement transparents, permettant l'observation de l'écoulement du fluide. L'appareil démontre clairement la répartition de la pression le long du pipeline pour chaque type de débitmètre et facilite l'analyse des pertes de charge.
Partager:
Added to cart successfully
Fonctions expérimentales
1. Observez la loi de conversion mutuelle entre la tête de pression statique et la tête de pression dynamique.
2. Démontrer la répartition de la pression le long du trajet d'écoulement lorsque l'eau passe à travers un tube Venturi et une plaque à orifice.
3.Montrer l'application de l'équation de Bernoulli dans les fluides incompressibles.
4. Comparez les différences de chute de pression de trois débitmètres différents.
5. Calibrez les coefficients de débit des débitmètres Venturi et des débitmètres à plaque à orifice.
6. Maîtrisez les compétences de mesure expérimentale des paramètres de débit tels que la vitesse d'écoulement, le débit et la pression.
Attributs du produit
|
Modèle de produit |
H103 |
Nom du produit |
Appareil expérimental de mesure de débit |
|
Principaux matériaux |
Alliage d'aluminium 6061, résine photosensible |
Dimensions |
930×350×790mm |
|
Poids du produit |
23,6kg |
Environnement opérationnel |
Température ambiante, humidité relative ≤ 85 % |
|
Alimentation d'entrée |
Aucun |
||
|
Modules requis |
Aucun |
Modules optionnels |
Aucun |
