Fondements de la mécanique des fluides

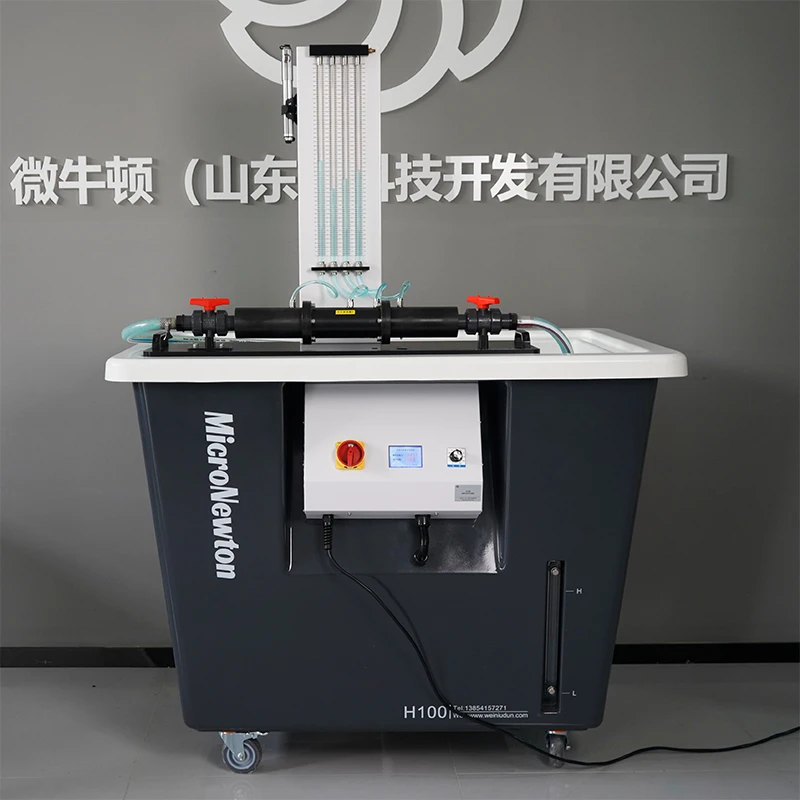

Cet appareil est un appareil expérimental d'étalonnage de débit. Il ne réalise pas d'expériences seul mais est principalement utilisé pour calibrer le débit d'autres débitmètres. L’appareil doit être utilisé avec le banc expérimental de mécanique des fluides de base H100 pour fournir le débit d’eau requis pour les expériences.

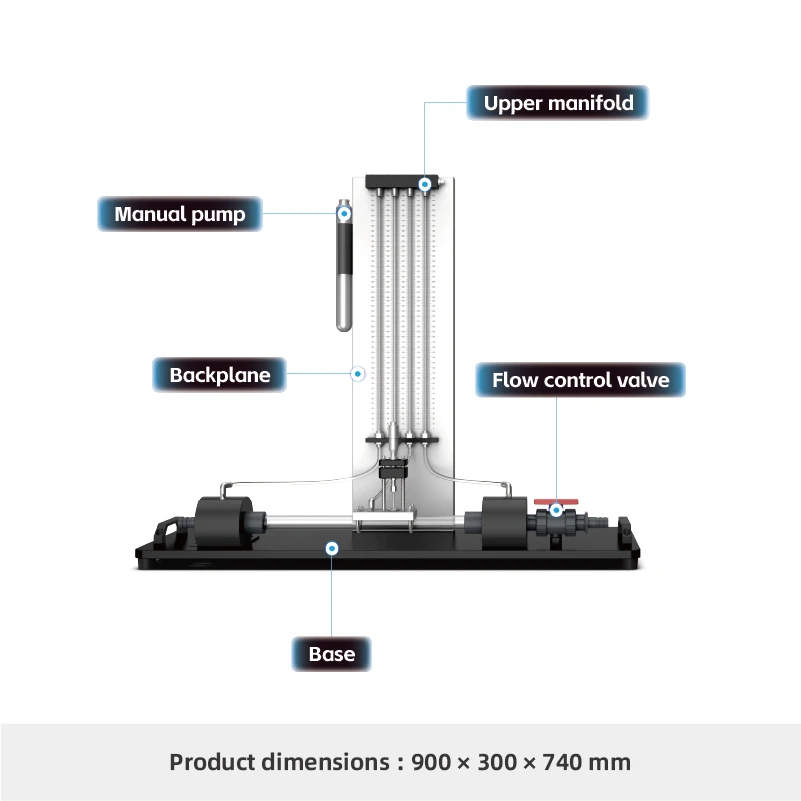

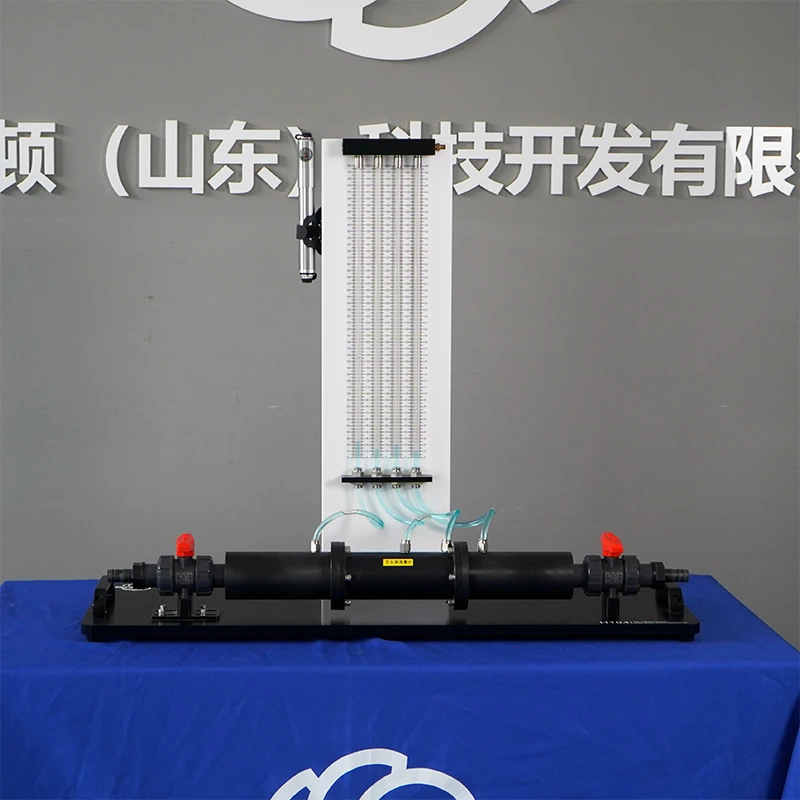

Le corps principal de l'appareil comprend des connecteurs pour les débitmètres à calibrer et un manomètre multitube sur le panneau arrière (avec un total de quatre tubes). L'appareil fournit quatre accessoires de débitmètre pour l'étalonnage, notamment : un débitmètre Venturi, un débitmètre à orifice, un débitmètre à buse et un débitmètre à tube de Pitot.
L'appareil est doté d'un adaptateur de débit unique à « interrupteur rapide » avec des raccords de pression. Il utilise un manomètre multitube pour afficher les changements de pression globale et comprend une pompe manuelle et un collecteur d'admission avec une vanne d'air pour étendre la plage de mesure.
Partager:
Added to cart successfully
Fonctions expérimentales
1. Peut être utilisé pour mesurer le débit de différents débitmètres.
2. Peut être utilisé pour mesurer et analyser la répartition de la pression le long du pipeline lorsque l'eau circule à travers différents débitmètres.
3. Peut être utilisé pour calibrer les coefficients de débit correspondant à différents débitmètres.
4. Aide à développer la compétence dans la mesure expérimentale des paramètres du fluide tels que la vitesse, le débit et la pression.
Attributs du produit
|
Modèle de produit |
H104 |
Nom du produit |
Appareil expérimental d’étalonnage de débit |
|
Principaux matériaux |
POM (polyoxyméthylène), alliage d'aluminium 6061 |
Dimensions |
900×300×740mm |
|
Poids du produit |
22 kg |
Environnement opérationnel |
Température ambiante, humidité relative ≤ 85 % |
|
Alimentation d'entrée |
Aucun |
||
|
Modules requis |
|
Modules optionnels |
Aucun |
