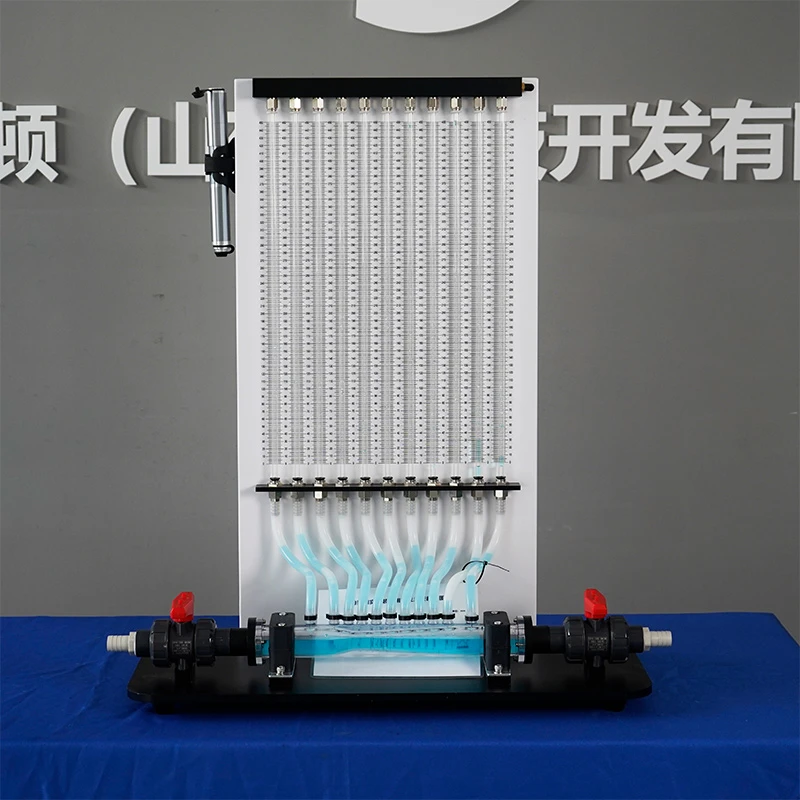

Appareil d'expérimentation H101-Bernoulli

Appareil d'expérimentation H101-Bernoulli

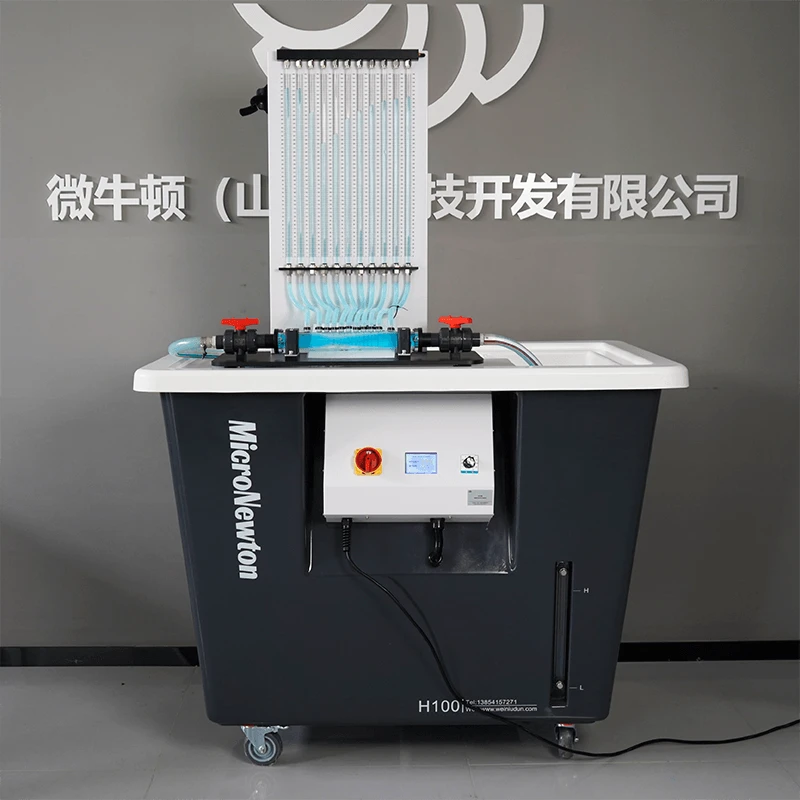

Ce produit est conçu pour être utilisé avec le banc expérimental de mécanique des fluides de base H100 pour soutenir l'étude et l'investigation expérimentale de l'équation de Bernoulli et de l'équation de continuité en mécanique des fluides. La circulation de l'eau est assurée par le banc expérimental H100 grâce à un système d'auto-circulation, rendant le fonctionnement pratique et efficace.

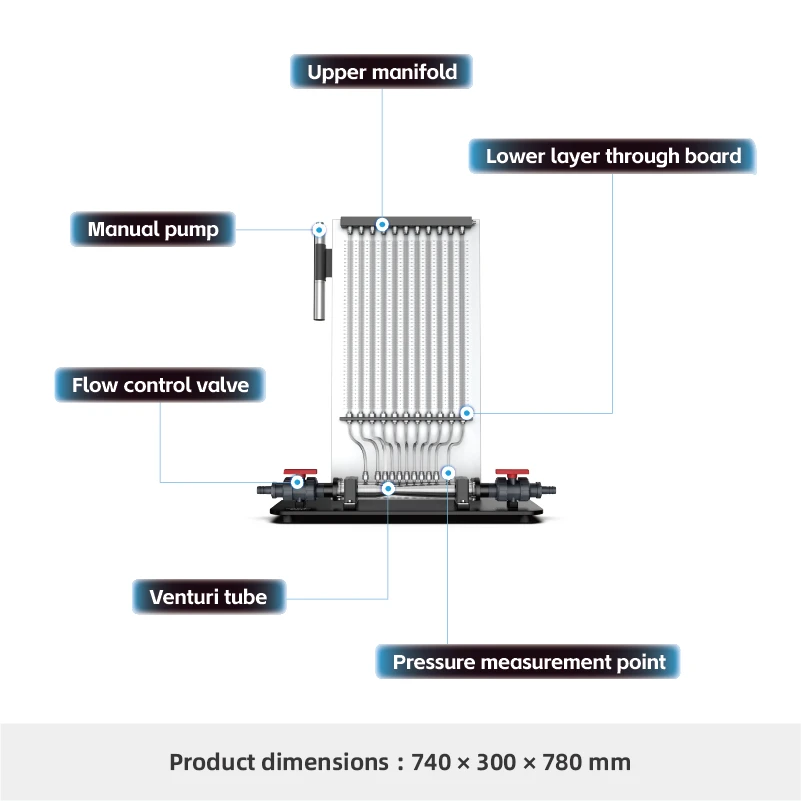

Le tube Venturi du module est transparent et visuellement accessible, permettant aux utilisateurs d'observer directement la tendance de la répartition de la pression le long du tube. Il permet également la mesure et le calcul du coefficient de débit du tube Venturi. Le module est léger, ce qui le rend pratique pour les démonstrations pédagogiques et les expériences en laboratoire.

Au cours de l'expérience, la pression à la section d'entrée et la pression au col doivent être mesurées. Le débit est ajusté en continu et les mesures sont répétées dans différentes conditions de débit

Renseignez-vous maintenant Prochains produits Ajouter à la liste

Fonctions expérimentales

1.Utilisé pour étudier les significations physiques et géométriques de l'équation de Bernoulli.

2.Utilisé pour étudier l'application de l'équation de Bernoulli dans un modèle de tube Venturi.

3. Utilisé pour observer la répartition de la pression du fluide circulant à travers un tube Venturi.

4. Utilisé pour comprendre le concept du coefficient de débit et apprendre à calibrer le coefficient de débit d'un débitmètre Venturi.

5. Utilisé pour vérifier l'équation énergétique du flux constant.

6. Utilisé pour développer des compétences expérimentales dans la mesure des paramètres du fluide tels que la vitesse, le débit et la pression.

Attributs du produit

Modèle de produit	H101	Nom du produit	Appareil d'expérimentation de Bernoulli
Principaux matériaux	Alliage d'aluminium 6061, résine photosensible	Dimensions	740×300×780mm
Poids du produit	16,9 kg	Environnement opérationnel	Température ambiante, humidité relative ≤ 85 %
Alimentation d'entrée	Aucun
Modules requis	Aucun	Modules optionnels	Aucun
