Module expérimental de débit de tuyaux à coude carré

Description du produit

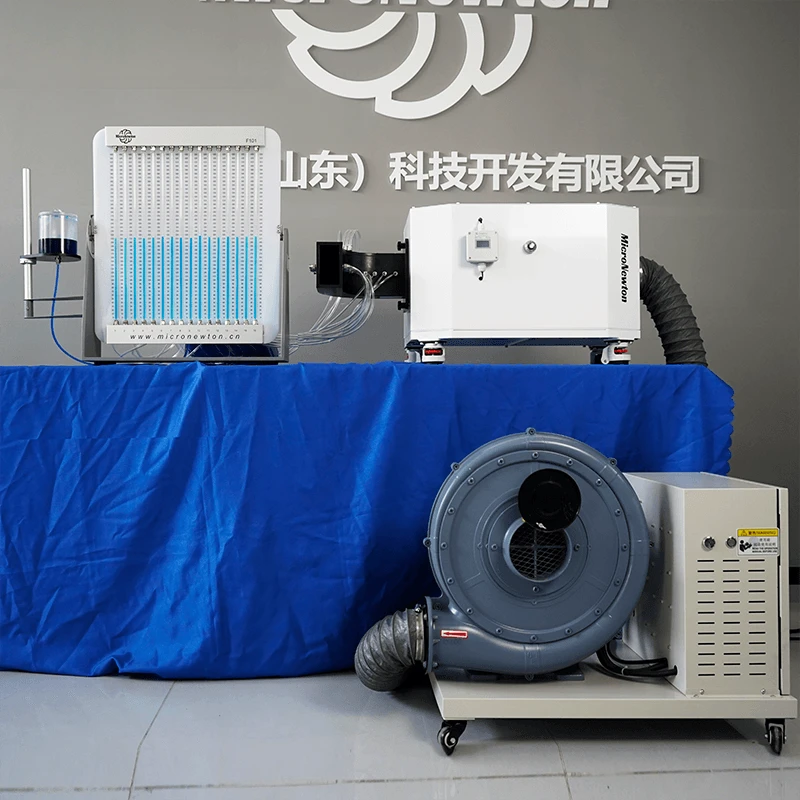

Ce produit est conçu pour être utilisé conjointement avec le banc expérimental d'aérodynamique de base et le module expérimental de manomètre multitube. Il est destiné à étudier les caractéristiques d'écoulement de l'air à travers un tuyau coudé de section carrée en aérodynamique.

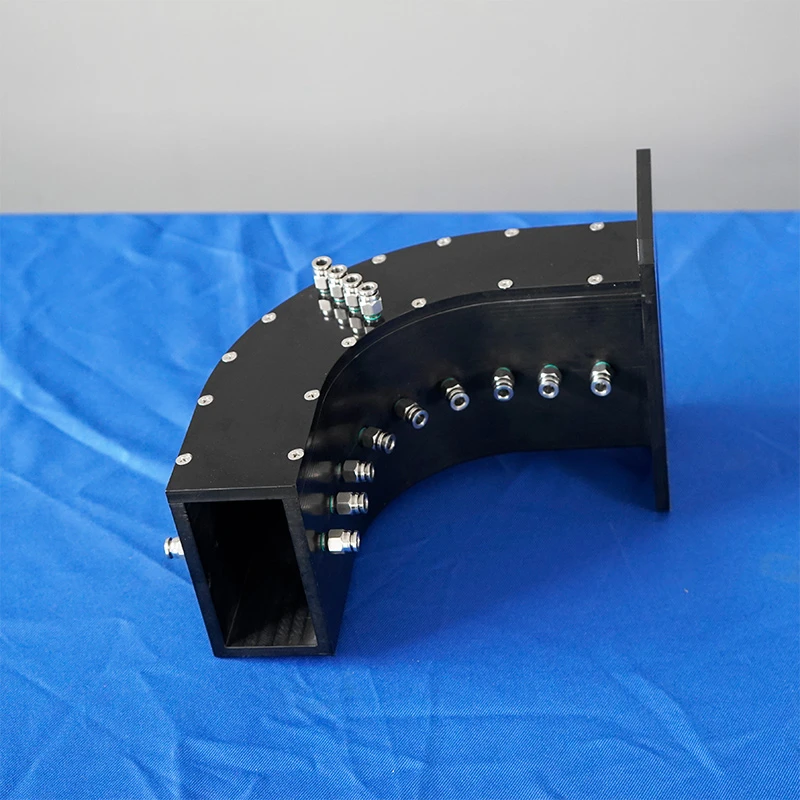

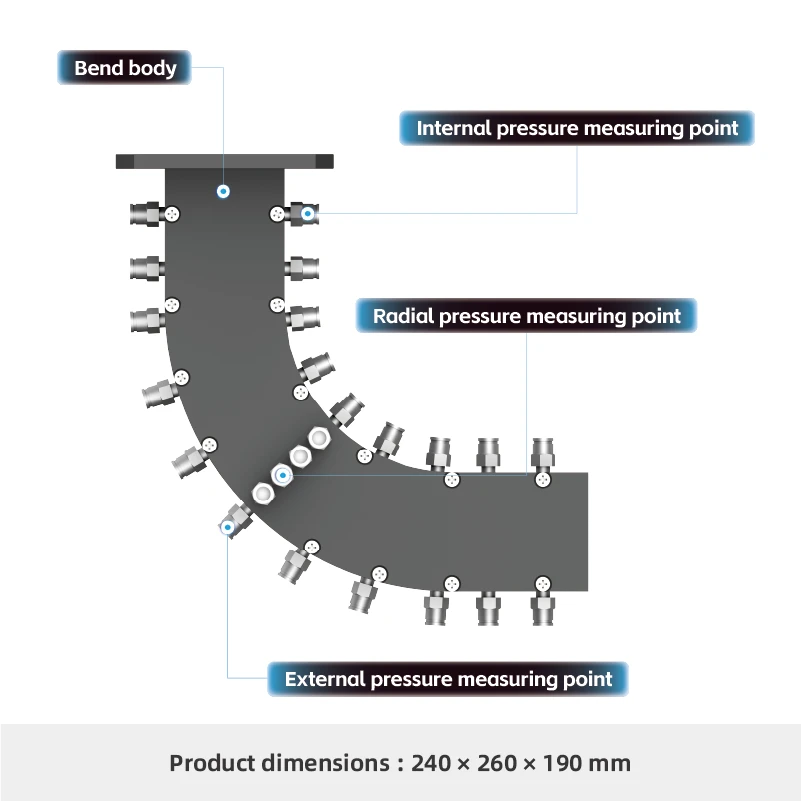

Le module est constitué d'un tube coudé de section carrée équipé de points de prise de pression répartis le long des parois intérieure et extérieure. Lorsqu'il est utilisé avec le manomètre multitube, il permet de mesurer la répartition de la pression dans le sens d'écoulement des deux côtés du coude.

Cela permet d'étudier le comportement de la couche limite dans le coude, d'évaluer les pertes de charge et de calculer le coefficient de perte (K).

Fonctions expérimentales

Mesurez la répartition de la pression le long des parois intérieures et extérieures du tuyau à coude carré.

Étudiez la distribution de la pression radiale et comparez-la avec la distribution prévue de la vitesse du vortex pour vérifier les effets de guidage du flux.

Calculez le coefficient de perte de débit (K) pour le flux de gaz à travers le coude.

Attributs du produit

Modèle de produit	F105	Nom du produit	Module expérimental de débit de tuyaux à coude carré
Principaux matériaux	POM noir	Caractéristiques	260 × 190 × 240 mm
Poids du produit	1,5 kg	Environnement opérationnel	Température ambiante, Humidité relative ≤ 85%
Alimentation d'entrée	Aucun
Modules requis	Aucun	Modules optionnels	Aucun

FAQ

Quelles sont les conditions d'expédition pour le commerce extérieur acceptées ?

Les termes courants, notamment FOB, CIF, DDP et EXW, sont pris en charge.

Pouvez-vous fournir les paramètres techniques du produit ?

Des fiches techniques complètes et bilingues sont disponibles gratuitement ; veuillez nous contacter pour les obtenir.

Que faire si je ne sais pas comment utiliser l'équipement après l'avoir acheté ?

Une formation complète gratuite et une réponse après-vente rapide sont fournies. Les ingénieurs proposent des conseils individuels à distance (appels vidéo, démonstrations, didacticiels graphiques) avec des vidéos de fonctionnement pratiques, aidant les utilisateurs à maîtriser rapidement l'installation, le débogage et le fonctionnement avec un dépannage rapide.

Comment contrôlez-vous la qualité des produits avant expédition ?

Un contrôle qualité strict à trois niveaux est effectué avant la livraison :
1. Inspection des matières premières : inspection complète des composants essentiels pour contrôler la précision ;
2. Inspection en cours de processus : un personnel spécial surveille chaque processus pour éviter les défauts ;
3. Inspection finale de l'expédition : tests de mise sous tension et étalonnage de précision, avec rapports d'inspection officiels émis ; l'inspection en usine et l'inspection à distance sont toutes deux prises en charge.

Le produit est-il couvert par une garantie ? Les pièces de rechange sont-elles incluses ?

Tous les produits bénéficient d'une garantie d'usine d'origine gratuite de 2 ans et les pièces d'usure courantes sont fournies gratuitement pendant la période de garantie.
Assistance après-vente à l'étranger :
• Assistance technique à distance 7×24h et formation opérationnelle gratuite avec conseils individuels d'un ingénieur ;
• Expédition aérienne urgente et gratuite de pièces de rechange pour les défauts de qualité non provoqués par l'homme pendant la période de garantie ;
• Consultation technique à vie et fourniture de pièces de rechange à prix coûtant après garantie ;
• Des manuels bilingues, des vidéos de fonctionnement et des guides d'expérimentation sont inclus pour une utilisation facile par les débutants.

Comment assurez-vous le transport en toute sécurité de l'équipement ?

Emballage triple résistant aux chocs et à l'humidité de qualité export (mousse antichoc + carton épaissi + caisse en bois contreplaqué) avec étiquettes d'avertissement attachées.

Prenez-vous en charge la personnalisation des produits ?

Des services de personnalisation, OEM et ODM sont disponibles. Nous pouvons ajuster les paramètres, la structure, la taille et les fonctions selon les besoins, et accepter la production d'étiquettes privées.
