Module expérimental de manomètre multitubes F101

Module expérimental de manomètre multitubes F101

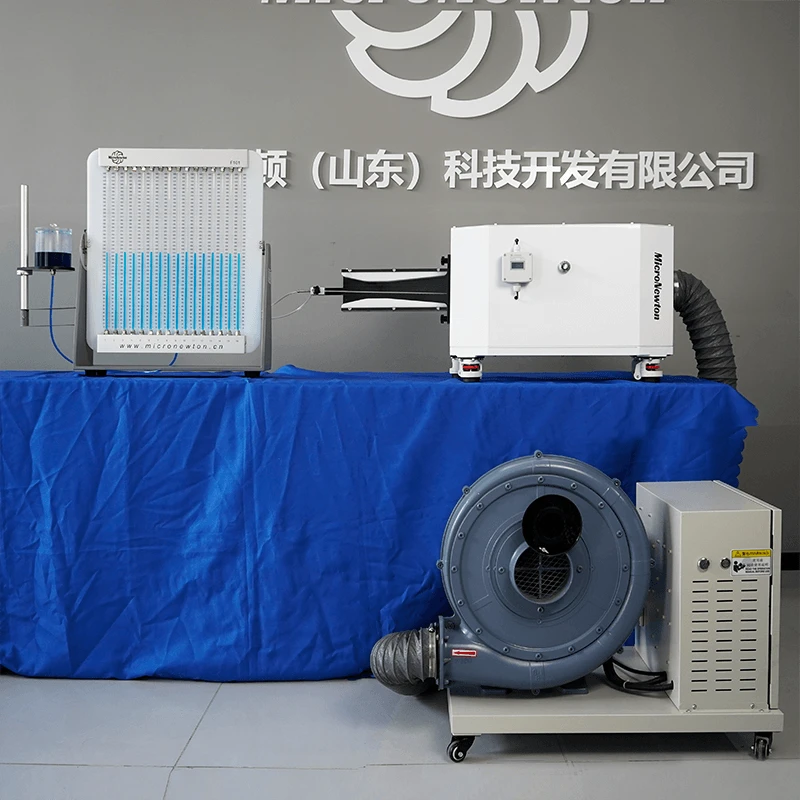

Ce produit est conçu pour être utilisé conjointement avec le banc expérimental d’aérodynamique de base. Il convient aux modules d’expérimentation aérodynamique nécessitant une mesure et une visualisation de pression.

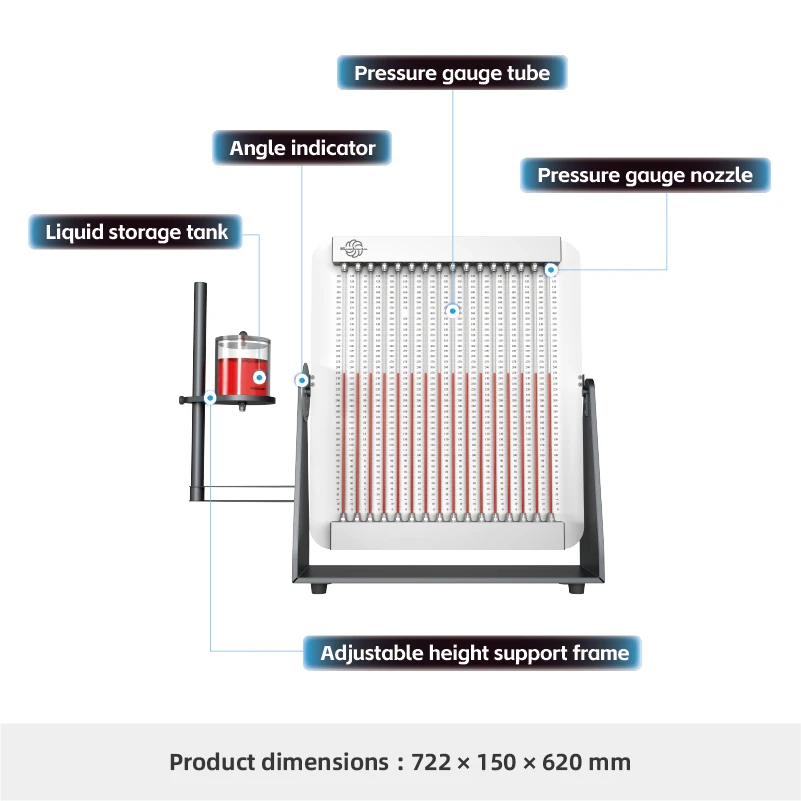

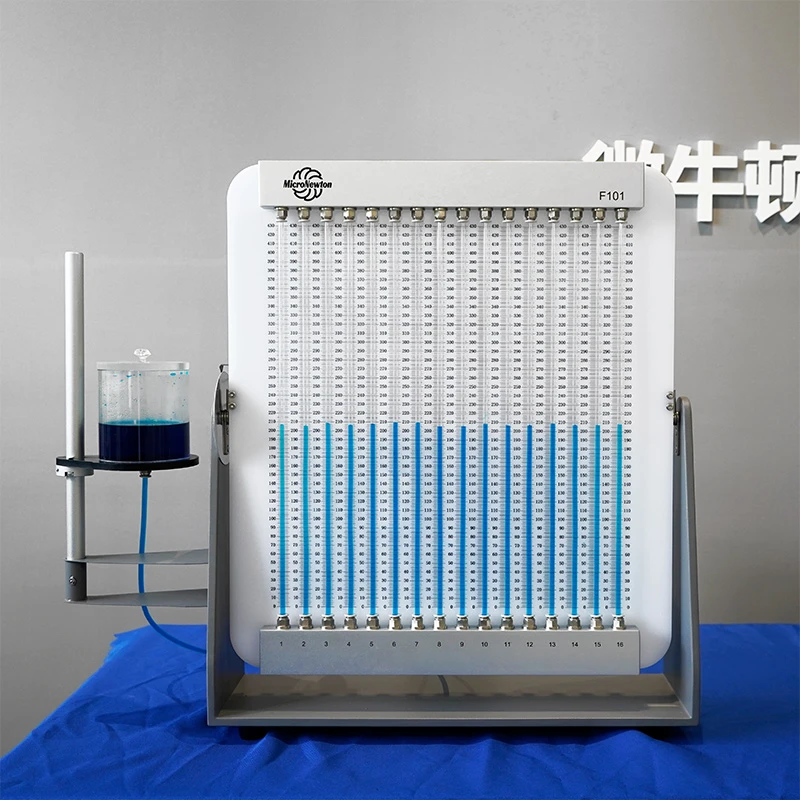

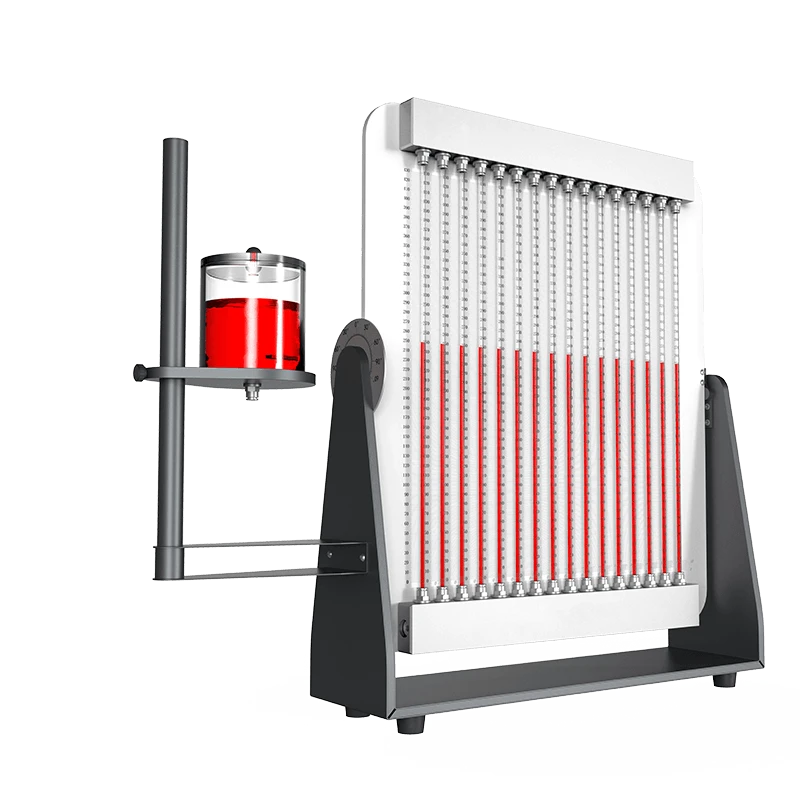

Le module est un manomètre à liquide classique, composé de tubes de mesure de pression, d'un réservoir de liquide et d'un cadre de support à angle réglable. Le fluide de travail peut être de l'eau ou de l'huile, offrant une utilisation facile et des lectures intuitives. La précision des mesures peut être améliorée en augmentant l'angle d'inclinaison.

L'appareil dispose de 16 canaux indépendants, permettant la mesure simultanée de plusieurs points de pression, notamment la pression relative et la pression différentielle. Outre les applications aérodynamiques, il peut également être étendu à d’autres expériences de mesure de pression compatibles.

Renseignez-vous maintenant Prochains produits Ajouter à la liste

Attributs du produit

Modèle de produit	F101	Nom du produit	Module expérimental de manomètre multitube
Principaux matériaux	Tôle d'acier galvanisée, alliage d'aluminium 6061, acrylique	Dimensions	730 × 150 × 640 mm
Poids du produit	9,7 kg	Environnement opérationnel	Température ambiante, Humidité relative ≤ 85%
Alimentation d'entrée	Aucun
Modules requis	Aucun	Modules optionnels	Aucun
